Команда позволяет подписывать горизонтали в автоматическом режиме. Следует указать начальный отступ надписи и расстояние между подписями либо в мм выходного чертежа, либо две точки на экране.
Горизонтали будут подписаны в точках их пересечения с линией подписывания.

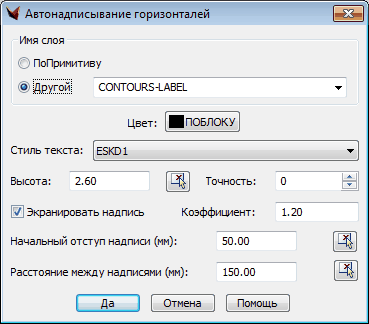

Подписи горизонталей будут ориентированы основанием цифр вниз по скату. При сечении рельефа горизонталями через 0.5 или 2.5 м подписи на них в виде десятичной дроби будут сделаны только на соответствующих горизонталях, а на всех остальных – в целых метрах (например, в первом случае – 112.5; во втором – 120, а не 120.00). Все изолинии (полилинии) на слое выбранной изолинии будут подписаны автоматически. Можно задавать индивидуальную высоту текста подписей, цвет подписей, начальный отступ подписей от края изолиний, расстояния между подписями на изолинии. Надписи горизонталей создаются на слое по-примитиву или на указанном пользователем в соответствии с установками. Участки начального отступа и участки разрыва между надписями на изолинии подкрашиваются для наглядности синим цветом. Участки изолиний, на которых будут отрисованы надписи, подкрашиваются красным цветом. Подкрашивание отменяется командой _REDRAW.
Command:
Подписать горизонтали (Авто):
Создание блока подписи...
Выберите горизонтали:
Select objects: 1 found
Select objects:
Выбрано 1 примитивов.
Цвет надписей /[Слайд] <BYLAYER>:
Высота текста надписи <2.60>мм:
Угол между сегментами на участке надписи в градусах <3.0>:
Начальный отступ надписи <50.00>мм:
Расстояние между надписями <150.00>мм:
ВНИМАНИЕ: если было задано слишком большое значение расстояний между соседними надписями на одной горизонтали, то и получится всего лишь по одной подписи на горизонталь.
Простановка подписей горизонталей (в любом режиме) производится примитивом МТЕКСТ с автоматическим экранированием. Т. е. их можно перемещать по горизонтали.
----

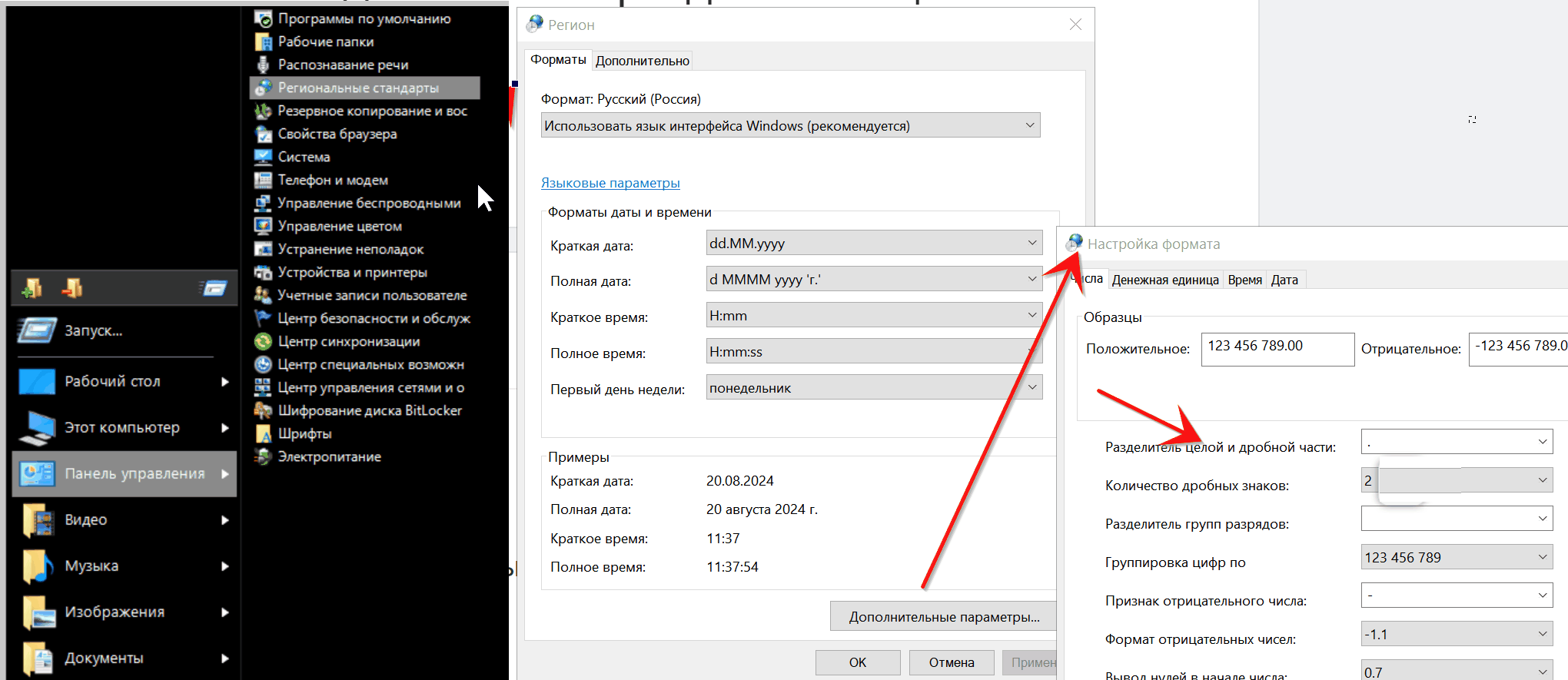

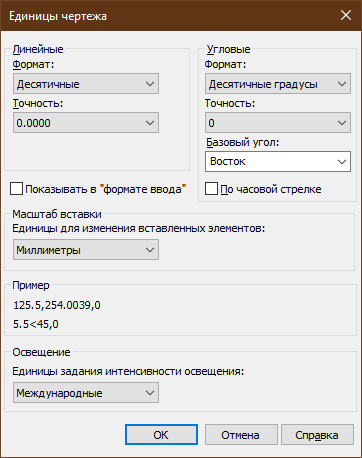

Как изменить разделить с точки на запятую в подписях горизонталей, опорных точек, отметок картограммы, в отметка, создающихся в результате отображения поверхности в виде точек?
Это неправильно. Но:
