<< Оглавление >> Установки редактора профиля |
![]() ![]() ![]() |
Вызвать установки можно из меню редактора:
При выборе пункта появляется окно:
•В установки профиля сети есть флаг «Разворот направления профиля», позволяющий построить профиль сети от конца сети к началу.
К установкам относятся:
• масштаб профиля сети, в котором отображаются элементы профиля по горизонтали и вертикали;
• информация, которая отображается над профилем;
• параметры отображения – стиль текста надписей, цвет фона и выделенных объектов;

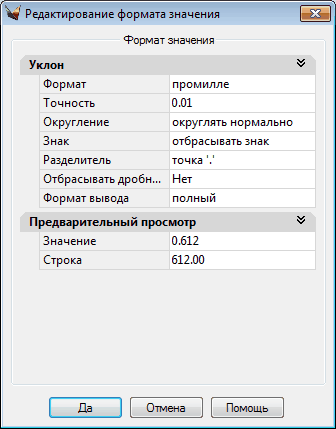

• формат вывода значений – указывается формат вывода значений в редакторе профиля сети;

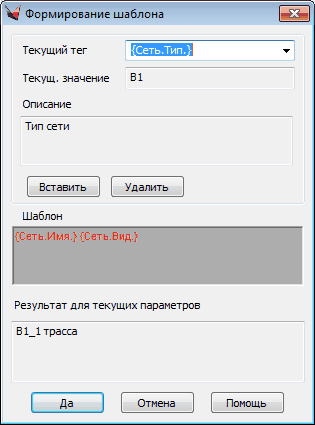

•шаблоны подписей – есть возможность перегрузить для профиля шаблоны подписей элементов сети (название профиля, подпись трубы и изоляции);
•точность сравнения уклонов в полосках – опция, позволяющая сравнивать уклоны участков сети с некоторой точность, что дает возможность отображать участки, с малым изменением уклона, в подпрофильной таблице как единое целое;
•подпрофильная таблица;
•настройки компонентов профиля сети («Размещение элементов профиля по слоям») – группа настроек позволяющая указать элементам профиля цвет, слой, высоту текста, цвет и вес линии при вставке в чертеж;
•прочее:
oтип выравнивания текущей сети;
oшаг линии высот;
oвставлять ли нарушения в чертеж;
oрисовать запретные зоны для нарушений нормативных расстояний;
oобъединять примитивы в группу и обрезать крайние колодцы;
oобъединять примитивы в группу и обрезать крайние колодцы;
oотображать крышку колодца;
oотображать линию земли до края колодца;
oиспользовать ли в полосках мультитекст.

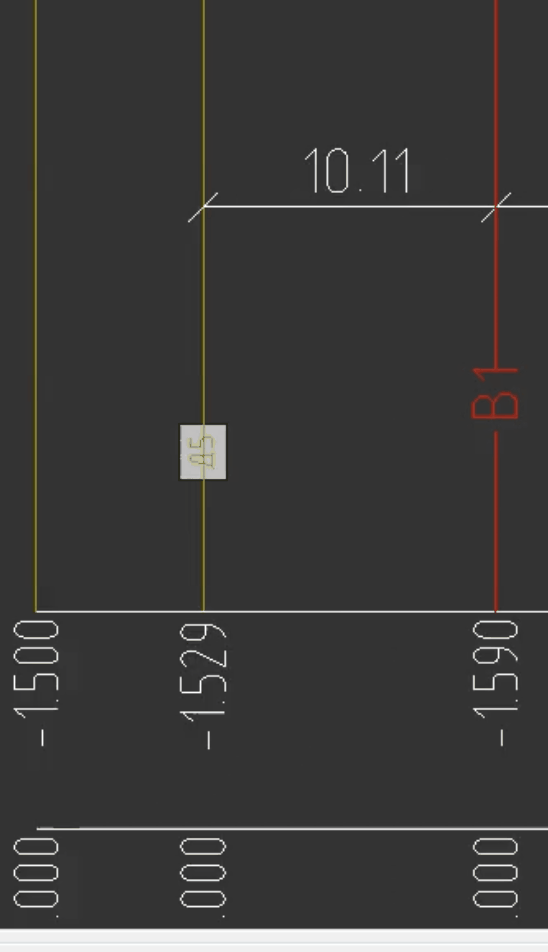

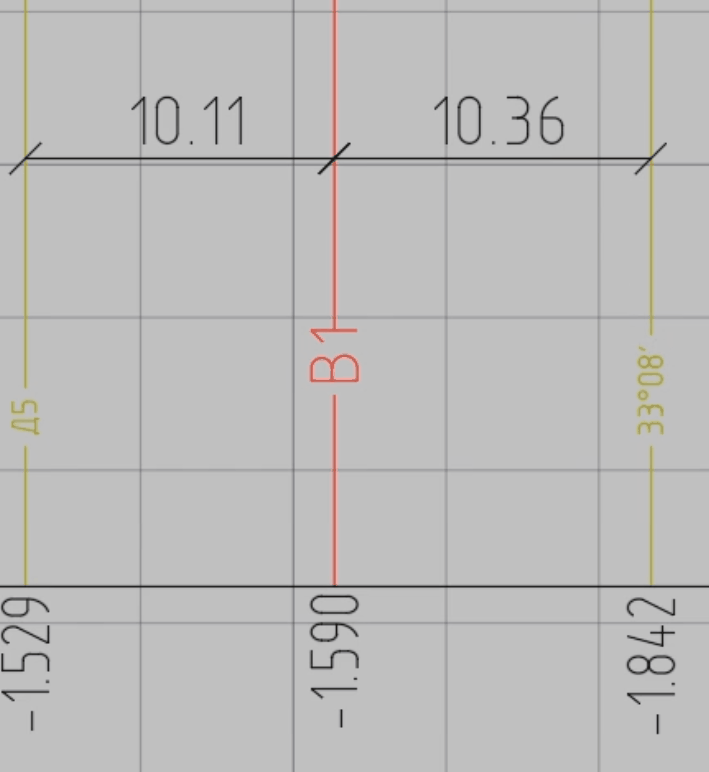

Дополнительная информация в вершинах профиля:

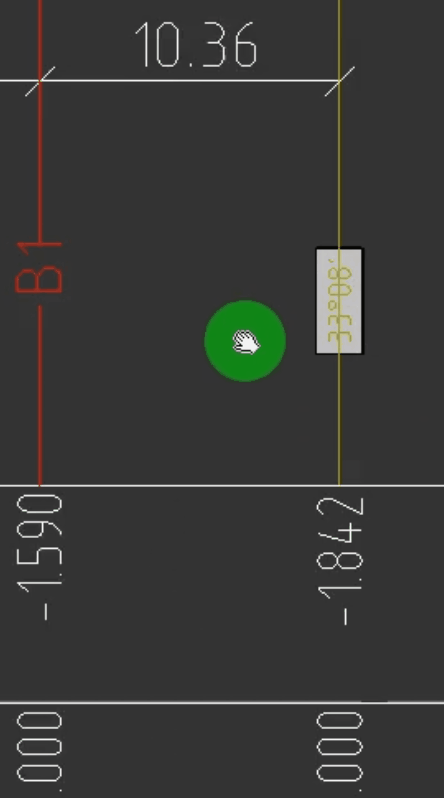

для углов поворота отображается угол поворота на плане
для подключенных сетей с дождеприемниками будем отображаться, какой дождеприемник подключен к основной сети
Цвет и размер этих надписей соответствует цвету и высоте текста, установленному для осей вершин.
При вставке профиля в чертеж эта дополнительная информация будет отображаться экранированной.

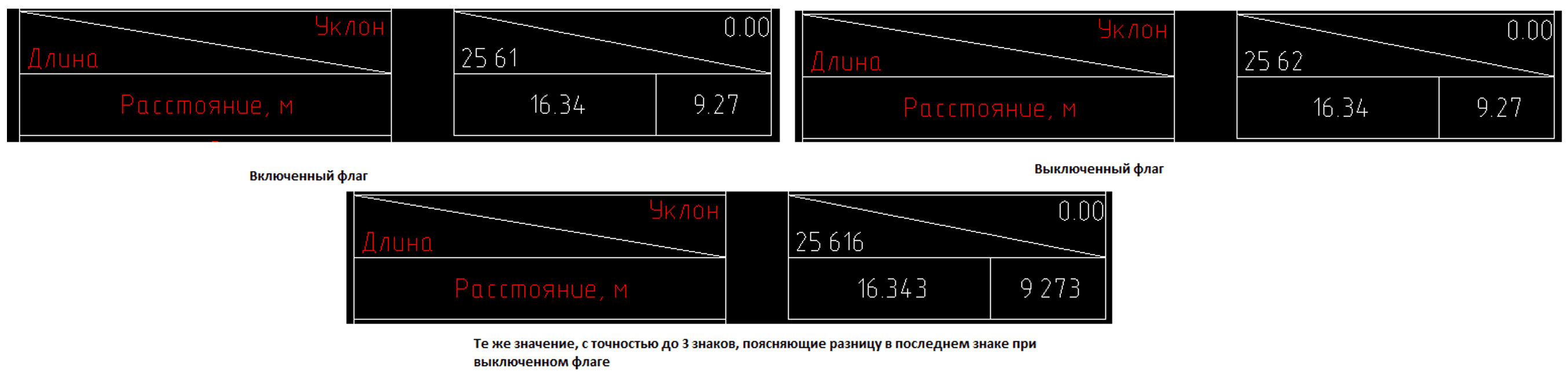

Флаг «Округлять значения перед вычислением» позволяет в некоторых случаях нормализировать вычисляемые в профиле значения, которые выводятся в подпрофильной таблице. Ниже пример с пояснением:
Флаг «Разворот направления профиля» позволяет получить профиль сети, построенный от конца сети к ее началу. Если одновременно включен этот флаг и в свойствах сети установлено направление сети на «обратное», то эти две установки взаимоисключают друг друга, в результате чего направление профиля будет от начала сети к концу.
В профиле для самотечных сетей по умолчанию рисуется всё по внутреннему диаметру. Плюс можно дополнительно включить отображение внешнего диаметра.
Если в свойствах участка самотечной сети изменить отметки начала, конца, то изменятся именно отметки по лотку, т. е. те, которые и выводятся в профиле.
Вопрос: Настройка отображения пересечек на профиле
Ответ, См. в установках профиля. Можно изменить цвет и вес линии. Тип линии - нет. Цвет будет отображаться и в окне профиля, и во вставленном в чертеж профиле. Вес линии - только в вставленном в чертеж, если включена в платформе опция "показывать вес линий".

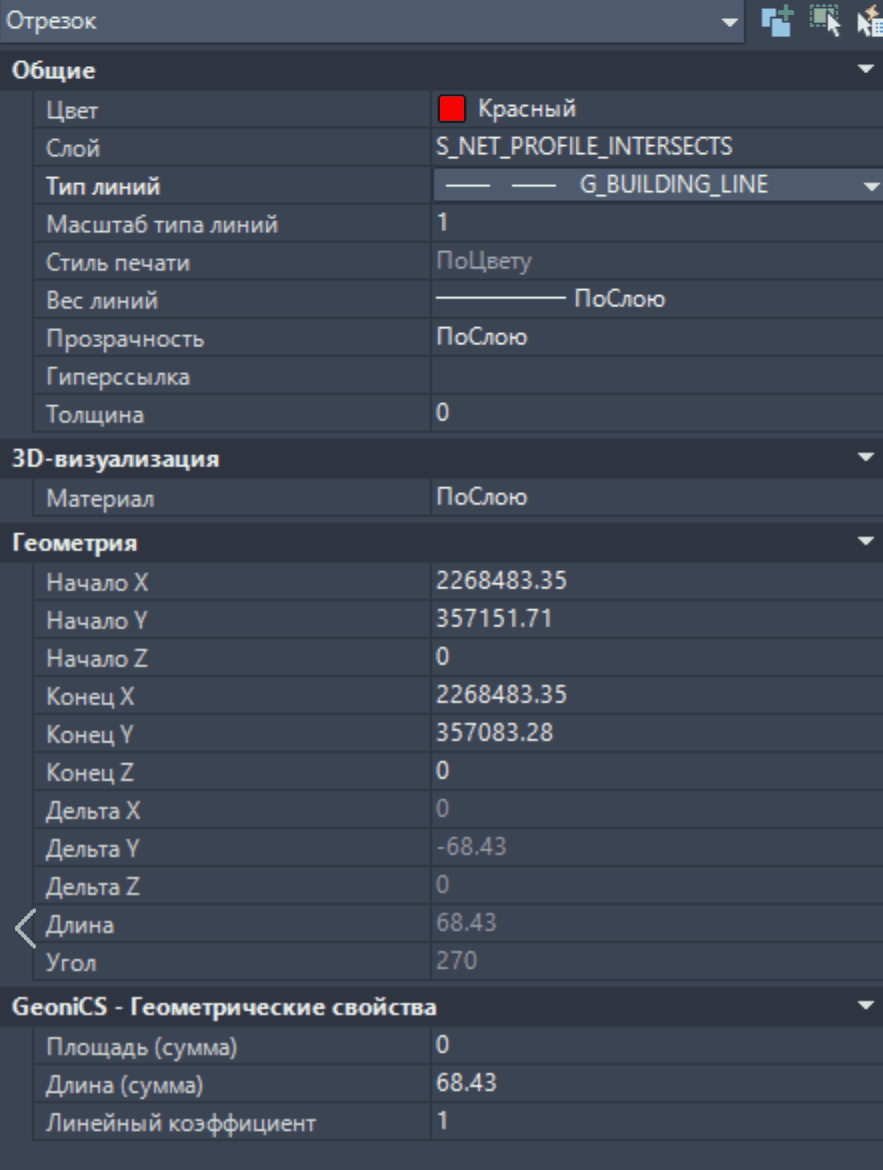

Впрочем, никто не мешает вставить профиль в чертеж и у нужных примитивов поменять любые свойства.
Кроме того - как видно из установок, каждый элемент вставляется на свой слой. Что позволяет изменить сразу все нужные примитивы, устанавливая при желании тип, вес линий, цвет и т.д. сразу для всего слоя..
