clip1807

Вставка профиля в чертеж

Previous pageReturn to chapter overviewNext page

фильм




Запрашивается точка вставки, и профиль вставляется в чертеж.

Вставить по частям:

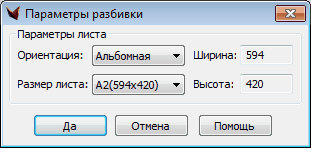

Будет выведен диалог с параметрами разбивки профиля на части, в котором можно указать формат листа, под который нужно оформить профиль сети.

clip1122

После чего сеть будет поделена на участки, профили которых можно разместить на листе заданного формата. На каждый из этих профилей будет запрошена точка вставки, и они будут вставлены в чертеж.

Профиль сети вставляется в чертеж с заданным масштабом. Например, если в редакторе профиля задан масштаб 1:500 и 1:100 (вертикальный/горизонтальный), то он таким и будет в чертеже независимо от масштаба чертежа.



Под профилем выводится таблица (подвал) с подробными данными о профиле.

Здесь, в частности, указываются:

отметка низа или лотка трубы,

натурная отметка земли,

проектная отметка земли,

тип трубы,

основа,

уклон и длина каждого сегмента сети,

номера колодцев, точек или углов поворота.

В подвале профиля можно задать шаблон для подписывания труб.

Отображение развернутого плана сети снизу подвала. В опциях установки есть возможность "отображать или нет развернутый план".

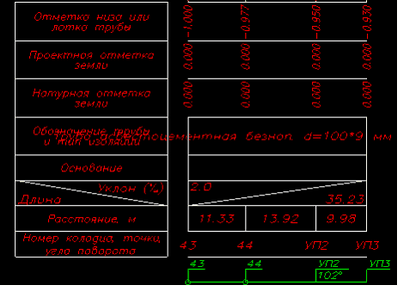

Выполните в редакторе профиля команду Показать  весь профиль. Развернутый план сети будет выглядеть примерно так:

embim545



По геону Сеть можно создать геоны Трасса и Профиль (в дальнейшем их всегда можно синхронизировать с исходной Сетью). Кроме того, к Профилю будут приписаны Пикетажные данные – об участках, колодцах и пересечках. С помощью модуля Трассы можно оформить профиль сети, используя, в частности, настройку подвалов и типов отображения пикетажных данных.

Подробнее...
