Команда запрашивает сеть и создает соответствующую ей трассу – план и 5 профилей.

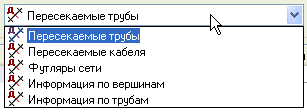

и 5 таблиц пикетажных данных для низа трубы

Пересекаемые трубы:

•       пикет,

•       тип пересекаемой сети,

•       отметка пересекаемой сети,

•       диаметр трубы,

•       диаметр футляра;

Пересекаемые кабели:

•       пикет,

•       тип пересекаемой сети,

•       отметка низа кабеля,

•       количество жил кабеля;

Футляры сети:

•       начальный пикет,

•       конечный пикет,

•       диаметр трубы,

•       длина трубы;

Информация по вершинам (данные привязаны к вершинам):

•       пикет,

•       номер вершины;

Информация по трубам (однотипным) – для подписывания профиля:

•       начальный пикет,

•       конечный пикет,

•       подпись трубы,

•       номер трубы начала,

•       номер трубы конца,

•       тип трубы,

•       ГОСТ,

•       внутренний диаметр.

Преобразовав Сеть в Трассу, можно использовать все возможности оформления трасс, в частности, подвалов профиля.
