Вкладка Макет задает определенные компоненты подписи, а также их отображение, поведение и связь с использующим их элементом класса.

Вкладку Макет Компоновщика стиля подписи можно использовать для определения компонентов подписи, которые определяют содержимое подписей. Компоненты подписи включают текст, блоки, отрезки и поля свойств.

Текст

Добавляет динамический текст к подписям, который обновляется при изменении свойств объектов чертежа.

Отрезки

Добавляет компоненты отрезка к стилю подписи.

Блоки

Добавляет компоненты блока, типа заказной размерной стрелки или символа, к стилю подписи.

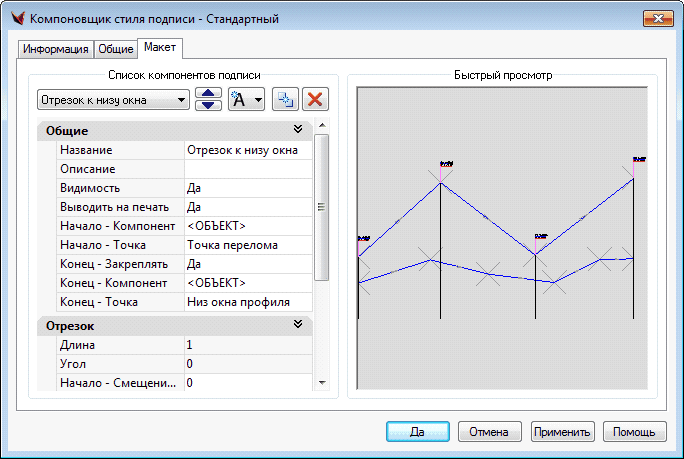

clip1352

Поля свойств

Поля Семантики и Объектных данных

Выражения

Подписи могут состоять из одной или нескольких строк текста, отрезков и блоков.

Для различных геонов они отличаются точками привязки и информационными полями.

У каждого подобъекта определенное количество точек привязки (анкеры, якори). У каждого стиля разное количество привязок, – например, у тангенса (прямой) есть три привязки, у полоски профиля – 8.

В тексте (информационном поле) могут быть макровставки с 6 типами данных. Кроме типа данных задается формат вывода.

Оформление должно понимать семантику, в т.ч. нашу, позволяющую привязывать информацию к подобъектам.

У подписей, как и у геонов или их частей, могут быть свойства и стили.

Один стиль подписи отличается от другого набором точек привязки и набором информационных полей.



Во вкладке Компоновщика стилей подписи Макет можно:

просмотреть и задать список компонентов подписи;

перемещать компоненты в списке вверх-вниз;

вставить компонент подписи (текст, отрезок или блок) после текущего;

копировать текущий компонент подписи;

удалить текущий компонент подписи.



Используйте вкладку Макет диалогового окна Компоновщик стиля подписи для управления установками текста и границы, свойствами отображения и содержимым.

Свойства макета контролируются независимо для каждого компонента подписи. Компонент подписи может быть текстом, блоком или отрезком.

Щелкните в выпадающем списке Список компонентов подписи, чтобы увидеть, какие компоненты заданы для стиля подписи. Компоненты контролируют содержимое подписи.



Свойства Макет можно использовать для контроля каждого из этих компонентов отдельно.
