Добавляет к подписям динамический текст, который обновляется при изменении свойств объектов чертежа.

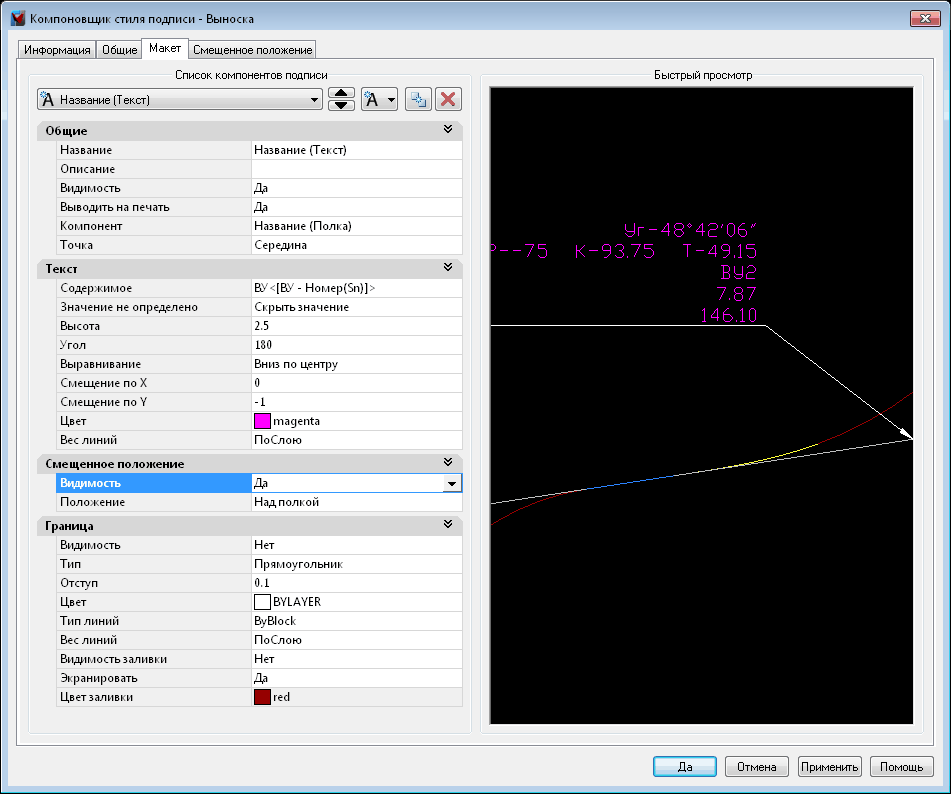

Используйте Редактор компонента текста для форматирования и определения текста. Чтобы определить динамический текст, выберите и добавьте поля свойств подписи. Чтобы определить статический текст, можно ввести текст прямо в окно Редактора текста подписи.

Все компоненты текста основаны на одном стиле текста Автокада, который определен в закладке Общие в Компоновщике стиля подписи.

Вокруг элемента «Текст» в подписях можно отображать границу и задавать фон заливки. Это позволяет экранировать объекты, находящиеся под текстами подписей.

Есть две основных стратегии, которые можно использовать при добавлении компонентов текста к подписи. Можно добавить несколько свойств к одному компоненту текста или можно определить раздельные компоненты для каждой части текста в подписи, если вам нужен более точный контроль внешнего вида подписей.

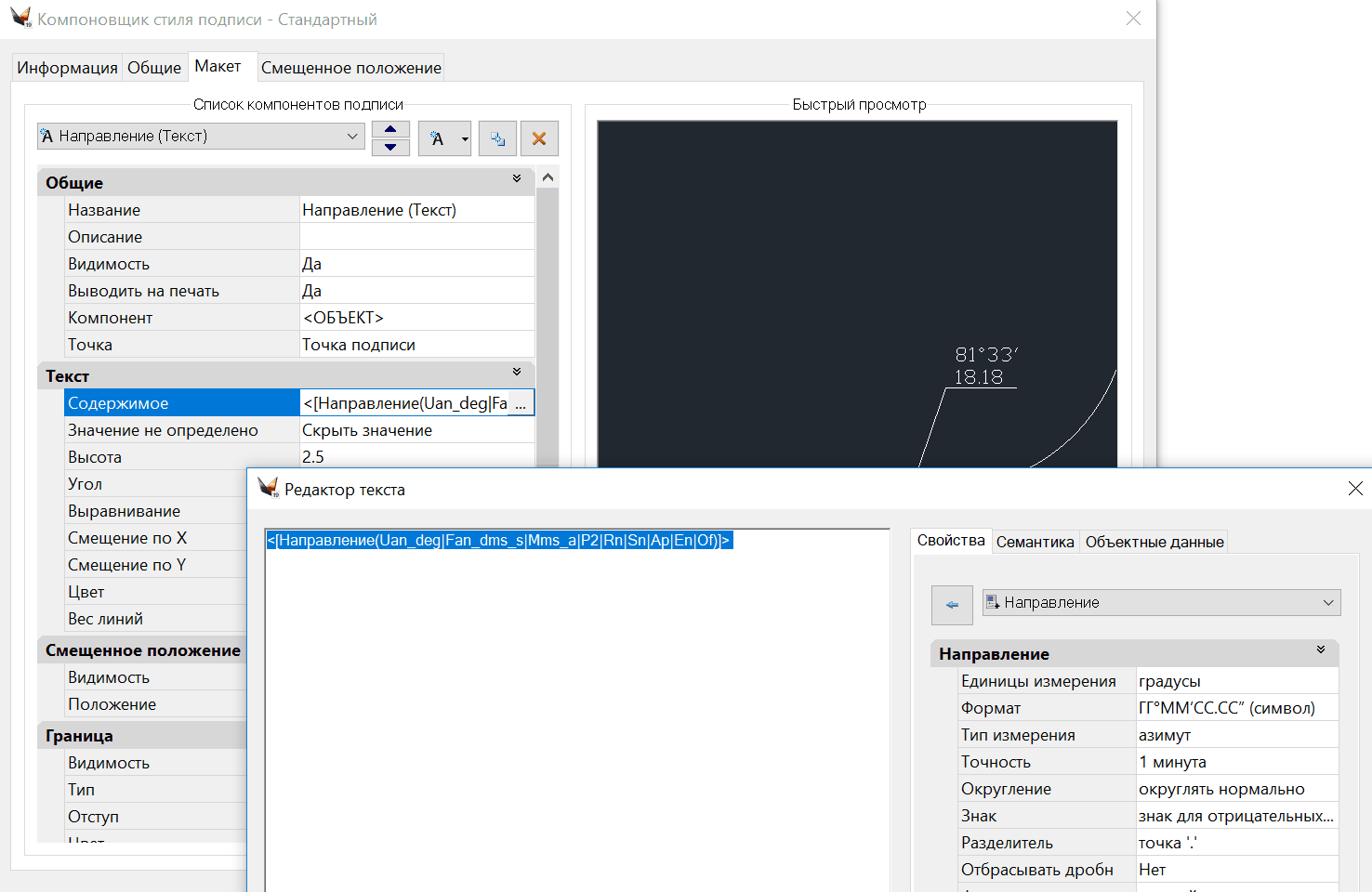

Редактор текста для подписи можно вызвать с вкладки Макет Компоновщика стиля подписи, нажав в строке содержимое кнопку .

В выпадающем списке необходимо выбрать нужное свойство и нажать кнопку Добавить свойство в текст.

Справа отображаются установки для каждого поля свойств.

Добавляя компоненты текст к подписям, можно создать новые стили подписей, которые подписывают такие специфические объекты как площадь участка, имя или периметр.

Компоненты текст используют динамические свойства подписей, которые Вы можете назначить в Редакторе Компонента Текста. Каждый тип объекта имеет несколько свойств, которые можно использовать для построения компонентов стиля.

Например, при установке подписей линейных сегментов участка можно выбрать одно из свойств подписи:

• длина сегмента,

• координаты начала и конца сегмента,

• направление сегмента,

• номер линии участка.

Используя стиль подписи при подписывании участка, подписи генерируются на базе свойств объектов участка. Если меняются свойства участка, то динамически обновляются и подписи.

Добавление нескольких свойств к компоненту текста

Если нужно подписать имя, площадь и периметр участка в области подписи, можно добавить все три этих свойства к одному компоненту текста.

Преимущества этой стратегии:

• меньше компонентов текста для определения,

• меньше правил размещения для определения,

• возможность разместить одну границу вокруг всей подписи.

Добавление одного свойства к компоненту текста

Альтернативно, можно добавлять по одному свойству к компоненту текста и определить несколько компонентов текста.

Преимущества этой стратегии включают

• Более точный контроль над размещением каждой части текста,

• Более точные опции форматирования,

• Возможность выключать видимость одного или более компонентов текста, оставляя другие видимыми.

Общие

Название -

Описание -

Видимость -

Выводить на печать - позволяет при работе с объектом видеть подпись, а при печати она не видна или видна в урезанном виде.

Компонент -

Точки закрепления и точки привязки

Позиция компонента подписи задается определением компонента закрепления (прикрепления), точки закрепления и точки привязки. Углы поворота и смещения по осям X и Y применяются относительно компонента закрепления и точки закрепления.

• Компонент Анкер. Компонент Анкер (закрепление) – это элемент, относительно которого позиционируется компонент подписи. Это может быть подписанный объект (линия участка) или это может быть другой компонент подписи.

• Точка закрепления. Точка закрепления – это место на анкере, к которому прикрепляется точка присоединения (привязки) компонента подписи. Это может быть местоположение подписи (когда Анкер установлен в Объект) или это может быть одно из нескольких мест на компоненте подписи (когда анкер установлен в указанный компонент подписи).

• Точка привязки (присоединения). Точка привязки – это местоположение на компоненте подписи, которое присоединяется к точке закрепления.

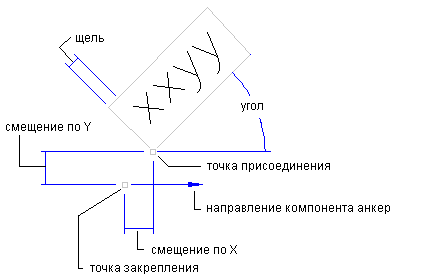

Следующая иллюстрация показывает, как эти точки взаимодействуют, чтобы позиционировать компонент подписи (на рисунке текст с поворотом). Анкер находится на линии (Анкер установлен в Объект а точка закрепления в Положение подписи). Точка привязки на тексте установлена в Левый нижний. Обратите внимание, как влияют смещения по X и Y, угол и зазор границы на позиционирование подписи относительно точек привязки и закрепления:

Точки закрепления и привязки (присоединения) для компонента текста

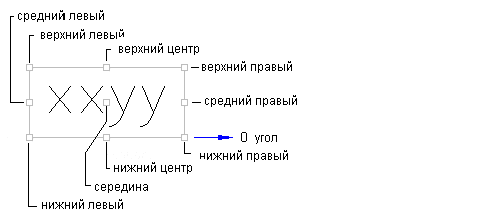

Следующая иллюстрация показывает различные точки на компонентах подписи, которые можно использовать или как точки закрепления или как точки привязки.

Точки закрепления и привязки (присоединения) на компоненте текста

Текст

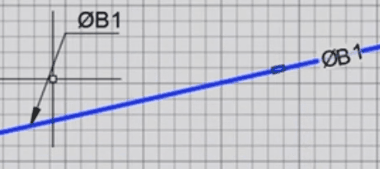

Символ $ в подписи преобразуется в знак - диаметр!

Высота текста - задает высоту текста для компонентов текста подписи.

Угол - задает угол поворота для компонента подписи. Применение угла поворота зависит от Ориентации стиля подписи:

•когда Ориентация подписи установлена в Объект, то угол поворота измеряется относительно системы координат X и Y, как определено направлением компонента анкера. Например, если направление компонента анкера составляет 45°, то угол поворота измеряется относительно 45°. Благодаря этому, например, пикетаж всегда читается сверху вниз.

•когда Ориентация подписи установлена Мировую систему координат, то угол поворота измеряется относительно Мировой системы координат (X направление = 0° and Y направление = 90°).

•когда Ориентация подписи установлена в Вид, то угол поворота измеряется относительно текущего вида (X направление = низ экрана и Y направление= 90° от низа экрана).

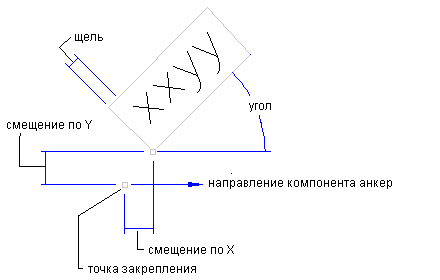

Смещение - задает смещения по X и Y, чтобы определить расстояние между заданной точкой закрепления компонента Анкер и заданной точкой привязки компонента подписи.

Смещения по X и Y в компоненте текста

Применение расстояний смещения зависит от Ориентации стиля подписи:

• Когда Ориентация подписи установлена в Объект, то значения смещения X и Y соотносятся с системой координат X и Y, как определено направлением компонента закрепления (анкера). В вышеприведенной иллюстрации направление компонента анкера составляет нуль (0) градусов, поэтому смещения по X и Y измеряются соответственно нуля (X направление = 0° и Y направление = 90°). Если направление компонента анкера изменится на 45°, то и направление X измеряется в 45°, а направление Y измеряется в 135°.

• Когда Ориентация подписи установлена в Мировую, значения смещения по X и Y соотносятся с мировой системой координат (X направление = 0° и Y направление = 90°).

• Когда Ориентация подписи установлена в Вид, значения смещения по X и Y соотносятся с текущим видом (X направление = низ экрана и Y направление = 90° от низа экрана).

Цвет - назначает цвета отдельным компонентам подписи.

Используйте диалоговое окно Выбор цвета для назначения стандартного цвета Автокада или используйте одну из опций:

• ByLayer. Подписи получают свой цвет из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• ByBlock. Подписи получают свой цвет из свойств родительских объектов Автокада. Вначале объект проверяется на любые подмены свойств (если их не было или они не найдены, то используется свойство цвета слоя объекта).

Веса линий - назначает веса линий отдельным компонентам подписи.

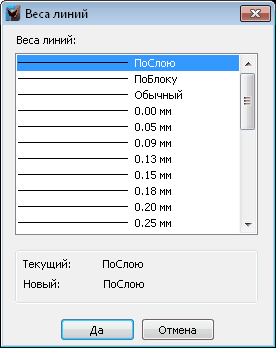

Используйте диалоговое окно Вес линии, чтобы назначить определенный вес линии, или используйте одну из опций:

• Послою. Подписи получают свой вес линии из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой тип линии из свойств родительских объектов Автокада. Объект вначале проверяется на любые подмены свойств. Если их нет или они не найдены, то используется свойство вес линии слоя объекта.

Смещенное положение

Для некоторых стилей присутствует раздел Смещенное положение

Видимость - Да Нет

Положение - Над полкой, Под полкой.

Граница

Создает границу вокруг компонента текста.

Можно добавить или прямоугольную или закругленную прямоугольную границу к однострочному или многострочному тексту.

Можно задать промежуток между границей и текстом, а также слой, цвет, тип линии и вес линии для границы.

Совет Можно определить значение Промежуток и установить значение Видимость в False, чтобы добавить пространство вокруг компонента подписи без фактической вставки границы.

Цвет

Назначает цвета отдельным компонентам подписи.

• 0. Подписи получают свой цвет из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой цвет из свойств родительских объектов Автокада. Вначале объект проверяется на любые подмены свойств (если их не было или они не найдены, то используется свойство цвета слоя объекта).

Типы линий

Назначает типы линий отдельным компонентам подписи.

Используйте диалоговое окно Выбор типа линии, чтобы назначить определенный тип линии, или используйте одну из опций:

• Послою. Подписи получают свой тип линии из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой тип линии из свойств родительских объектов Автокада. Объект вначале экзаменуется на любые подмены свойств. Если их нет или они не найдены, то используется свойство тип линии слоя объекта.

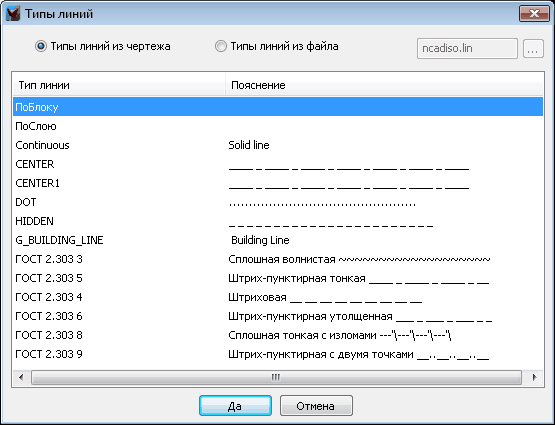

Тип линии можно выбрать из текущего чертежа или в типах линии Автокада в файлах acad.lin (имперские единицы) или acadiso.lin (метрические единицы).

Веса линий

Назначает веса линий отдельным компонентам подписи.
