Добавляет к стилю подписи компонент блок, например, размерная стрелка или символ. Блоки должны быть до того созданы в чертеже.

Если:

В подписях применяется горизонтальный масштаб.

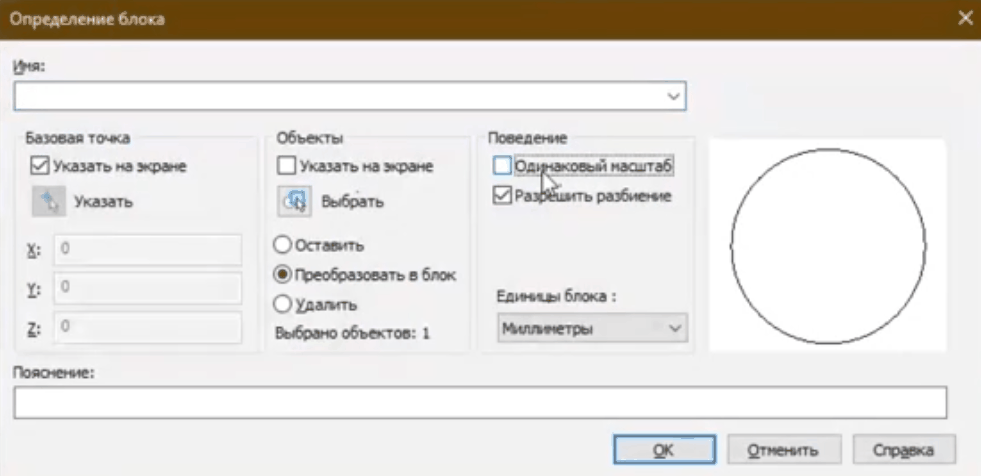

Не должно быть блока с одним масштабом, но для которого в стиле задаются разные.

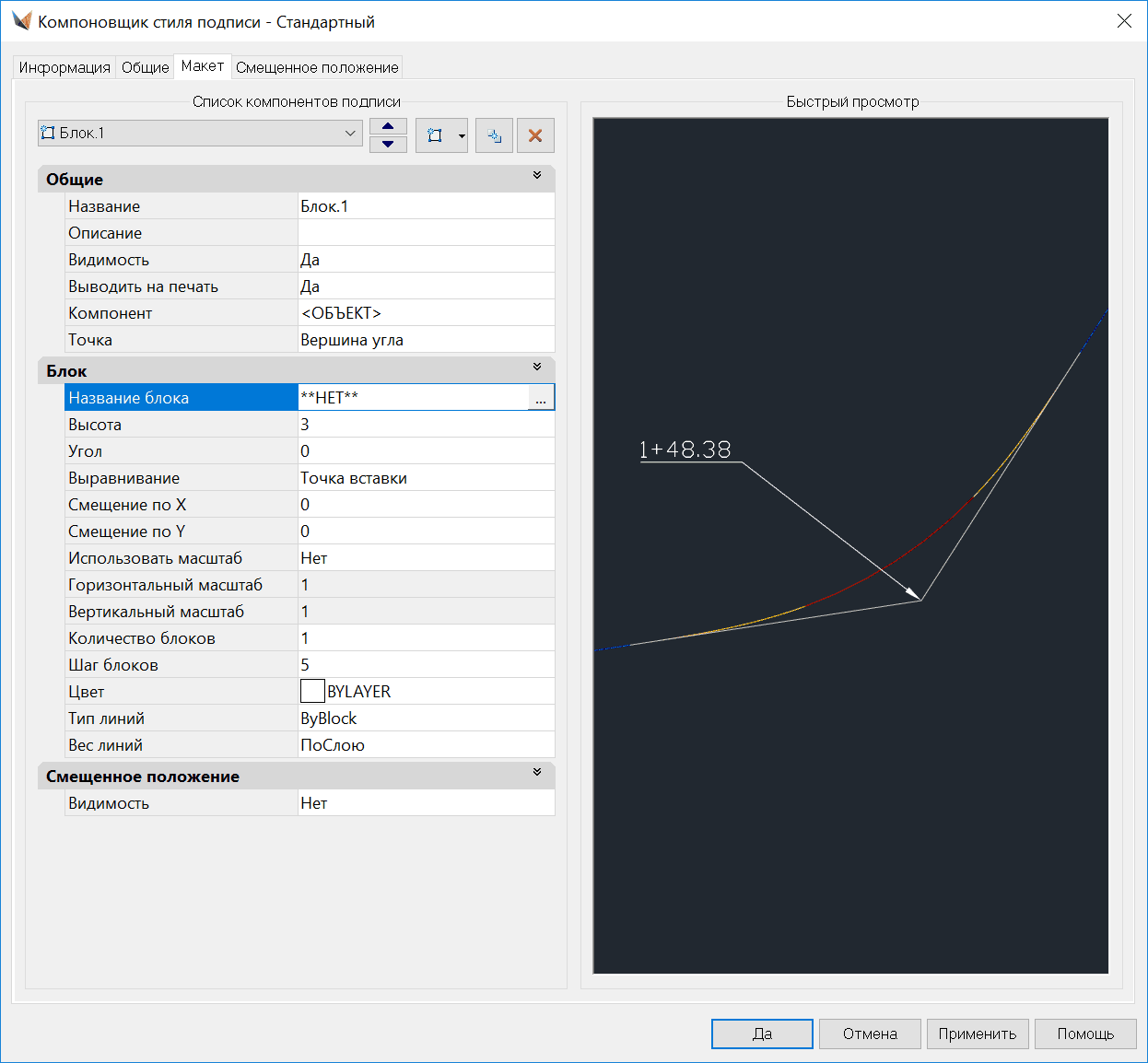

Свойства компонента подписи блок.

Масштаб отображения = масштаб, указанный в таблице, * масштаб из пикетажных данных

Таким образом можно, например, нарисовать окружность диаметром 1 мм и сначала "исказить" ее в соответствии с масштабом профиля, потом "искаженный" увеличить/уменьшить в соответствии с масштабом пикетажных данных. Т.е. получить точный размер вставляемого объекта.

Общие

Флажок "Выводить на печать" позволяет при работе с объектом видеть подпись, а при печати она не видна или видна в урезанном виде.

Точки закрепления и точки привязки

Позиция компонента подписи задается определением компонента закрепления (прикрепления), точки закрепления и точки привязки. Углы поворота и смещения по осям X и Y применяются относительно компонента закрепления и точки закрепления.

•Компонент Анкер. Компонент Анкер (закрепление) – это элемент, относительно которого позиционируется компонент подписи. Это может быть подписанный объект (линия участка) или это может быть другой компонент подписи.

•Точка закрепления. Точка закрепления – это место на анкере, к которому прикрепляется точка присоединения (привязки) компонента подписи. Это может быть местоположение подписи (когда Анкер установлен в Объект) или это может быть одно из нескольких мест на компоненте подписи (когда анкер установлен в указанный компонент подписи).

•Точка привязки (присоединения). Точка привязки – это местоположение на компоненте подписи, которое присоединяется к точке закрепления.

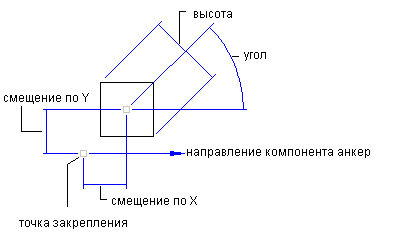

Следующая иллюстрация показывает, как эти точки взаимодействуют, чтобы позиционировать компонент подписи (на рисунке текст с поворотом). Анкер находится на линии (Анкер установлен в Объект а точка закрепления в Положение подписи). Точка привязки на тексте установлена в Левый нижний. Обратите внимание, как влияют смещения по X и Y, угол и зазор границы на позиционирование подписи относительно точек привязки и закрепления:

Точки закрепления и привязки (присоединения) для компонента текста

Следующая иллюстрация показывает различные точки на компонентах подписи, которые можно использовать или как точки закрепления или как точки привязки.

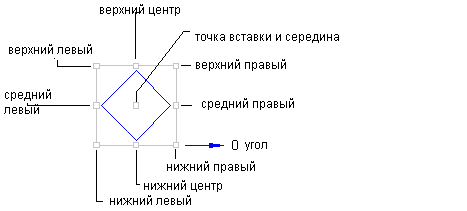

Точки закрепления и привязки (присоединения) на компоненте блока

Примечание. Местоположение точки вставки определено в самом блоке.

Блок

Высота текста

Задает высоту текста для компонентов текста подписи.

Угол - Задает угол поворота для компонента подписи. Применение угла поворота зависит от Ориентации стиля подписи:

• когда Ориентация подписи установлена в Объект, то угол поворота измеряется относительно системы координат X и Y, как определено направлением компонента анкера. Например, если направление компонента анкера составляет 45°, то угол поворота измеряется относительно 45°. Благодаря этому, например, пикетаж всегда читается сверху вниз.

• когда Ориентация подписи установлена Мировую систему координат, то угол поворота измеряется относительно Мировой системы координат (X направление = 0° and Y направление = 90°).

• когда Ориентация подписи установлена в Вид, то угол поворота измеряется относительно текущего вида (X направление = низ экрана и Y направление= 90° от низа экрана).

Цвет

Назначает цвета отдельным компонентам подписи.

Используйте диалоговое окно Выбор цвета для назначения стандартного цвета Платформы или используйте одну из опций:

• 0. Подписи получают свой цвет из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой цвет из свойств родительских объектов Платформы. Вначале объект проверяется на любые подмены свойств (если их не было или они не найдены, то используется свойство цвета слоя объекта).

Типы линий - назначает типы линий отдельным компонентам подписи.

Используйте диалоговое окно Выбор типа линии, чтобы назначить определенный тип линии, или используйте одну из опций:

• Послою. Подписи получают свой тип линии из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой тип линии из свойств родительских объектов Платформы. Объект вначале экзаменуется на любые подмены свойств. Если их нет или они не найдены, то используется свойство тип линии слоя объекта.

Тип линии можно выбрать из текущего чертежа или в типах линии Платформы в файлах acad.lin (дюймы) или acadiso.lin (метрические единицы).

Веса линий - назначает веса линий отдельным компонентам подписи.

Используйте диалоговое окно Вес линии, чтобы назначить определенный вес линии, или используйте одну из опций:

• Послою. Подписи получают свой вес линии из слоя стиля подписи (заданного на вкладке Общие в Компоновщике стиля подписи).

• Поблоку. Подписи получают свой тип линии из свойств родительских объектов Автокада. Объект вначале проверяется на любые подмены свойств. Если их нет или они не найдены, то используется свойство вес линии слоя объекта.

Смещенное положение

Видимость - Да Нет
