По созданным проектным сечениям можно создавать откосы.

Вызывается команда «Создать откос»

Указывается трасса. Выводится диалоговое окно «Создание откоса»

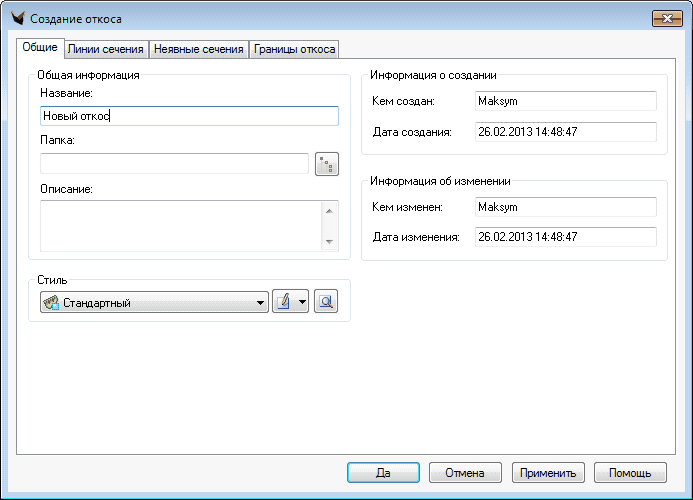

На вкладке «Общие» определяется название откоса, хранение в дереве, описание, стиль и персонализация.

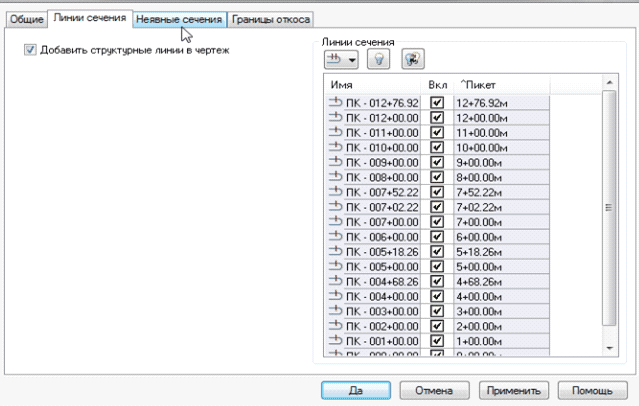

На вкладке «Линии сечения» выбираются линии сечения, которые будут принимать участие в создании откоса.

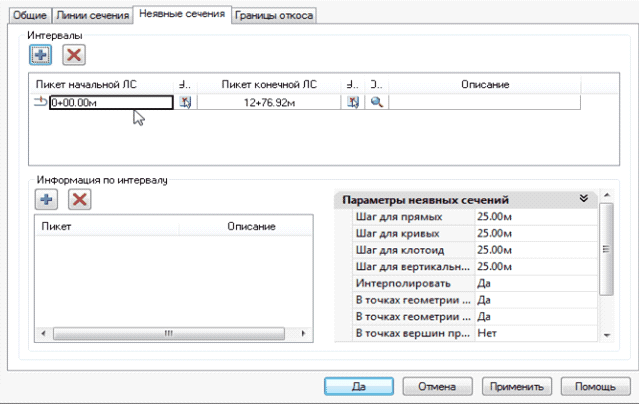

На вкладке «Неявные сечения» можно добавлять интервалы с дополнительными неявными поперечниками, что позволит учитывать сложный рельеф  при создании откоса.

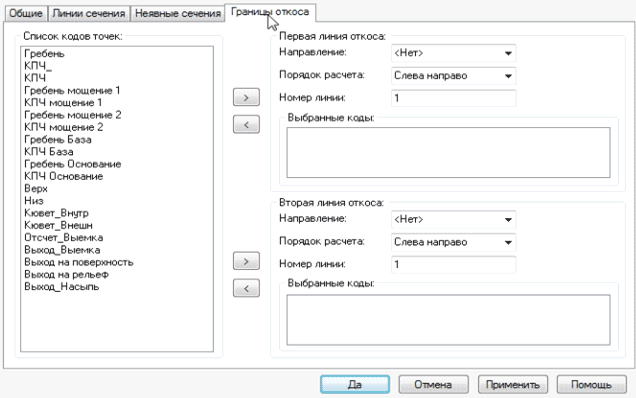

На вкладке «Границы откоса» задается способ создания откоса.

Для создания откоса достаточно задать первую и вторую линию откоса. Одна из них будет верхней, вторая – нижней линией откоса, в зависимости от их расположения. Линии откоса задаются кодами точек.

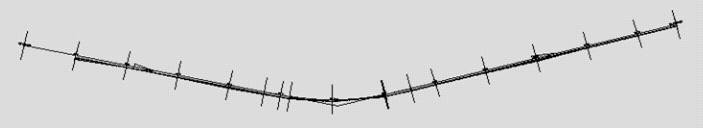

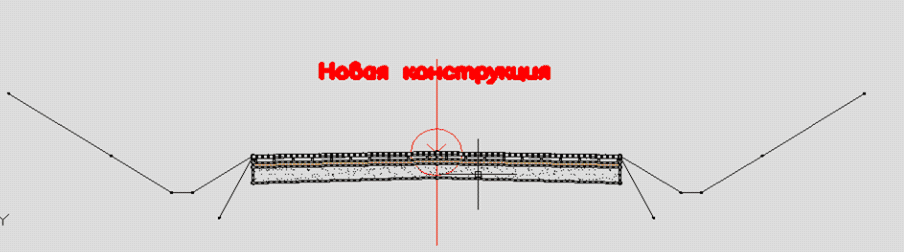

Создан поперечник, состоящий из двускатной полосы движения и двух выходов на рельеф.

Создадим откосы, связанные с выходом на рельеф. Для этого необходимо зафиксировать коды точек.

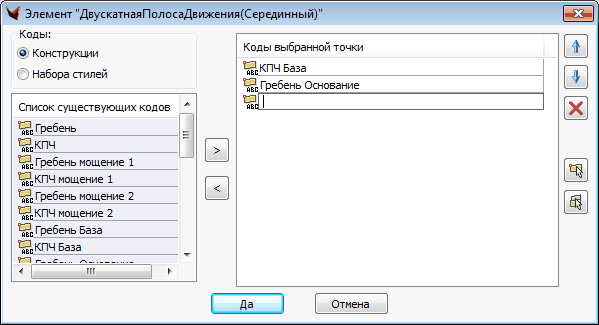

Выбираем точку. Выводится диалоговое окно, в котором можно воспользоваться стандартными кодами точек либо добавить новые коды.

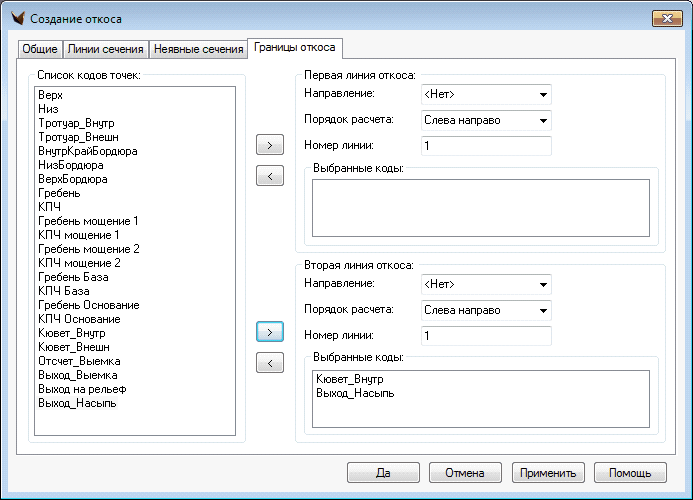

Зная коды точек, по которым  будем создавать откос, можно приступить к его созданию. Выбираем коды для первой и второй линии.

Можно выбрать несколько кодов, это позволит создать одно описание и строить откос в зависимости от наличия точки в поперечнике. В данном примере выемка и насыпь одновременно быть не могут, поэтому в поперечнике будет присутствовать или точка с кодом «Кювет_внутренний» или точка с кодом «Выход_насыпь». Однозначность точки в конкретном сечении необязательна, то есть точка с выбранными кодами может быть не единственной  в сечении. В данном примере для двускатной полосы движения точки слева и справа будут с одним кодом (из-за симметрии). Чтобы знать, какую точку выбрать, имеются уточняющие параметры:

·Направление – фиксируется направление от оси, по которой создавался поперечник

·Номер линии – если было найдено несколько кодов, то по ним можно построить несколько линий. Из них можем выбрать нужную.

·Порядок расчета – Определяет тип расчета номера линии, которую мы берем.

Как правило, если коды точек уникальны или нет большого количества точек с одинаковым кодом, то параметров по умолчанию достаточно (или может потребоваться  указать только направление). Уточняющие параметры используются, если выбранный код соответствует большому числу точек конструкции.

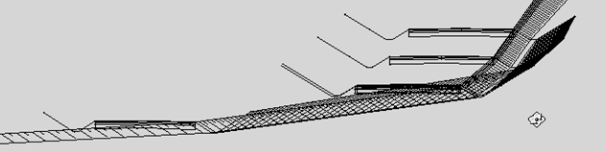

После подтверждения параметров отрисовывается откос.

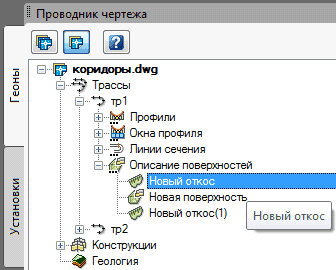

Все откосы можно найти в проводнике чертежа, в соответствующей трассе
