Некоторые элементы конструкции поддерживают изменение своей геометрии в зависимости от различных объектов Автокада, называемых целями.

Цели делятся на 3 категории:

цели-смещения,

цели-отметки,

цели-поверхности.

Элементы могу запрашивать одну или несколько целей, чтобы определять свои геометрические характеристики.

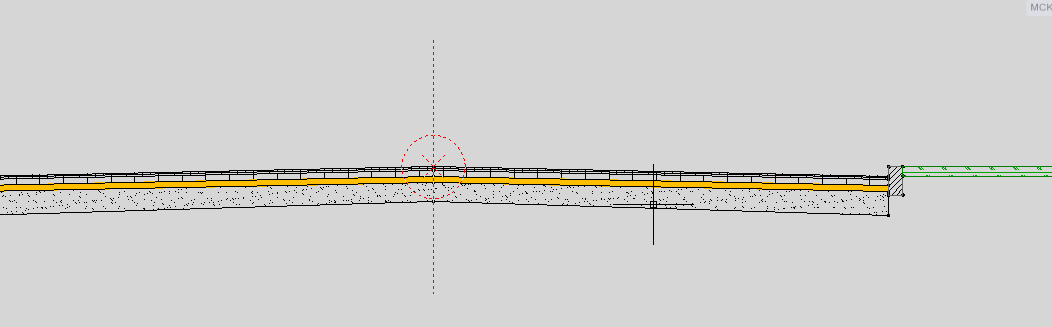

Рассмотрим двускатную полосу движения

clip0847

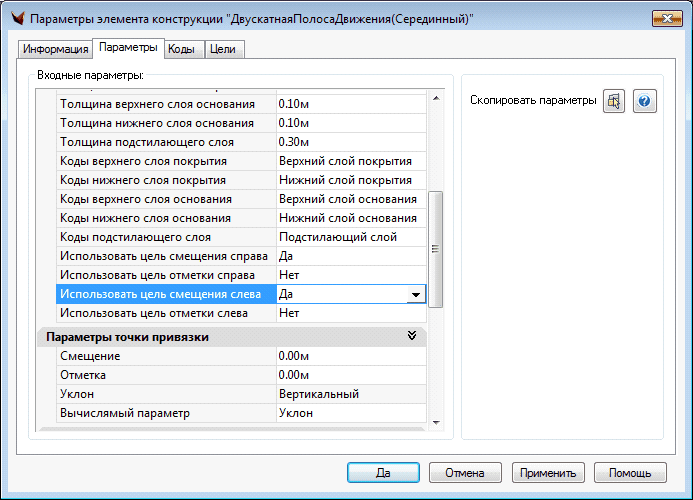

В свойствах элементов видно, что данная двускатная полоса движения поддерживает до 4 целей различного типа:

Цель смещения справа,

Цель отметки справа,

Цель смещения слева,

Цель отметки слева.

При этом самих целевых элементов, которые соответствуют одной цели, может быть несколько. Например, если включены использование целей справа и слева.

clip2153

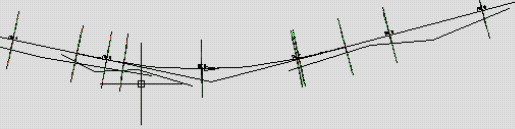

Теперь создадим цель. Допустим, что полоса движения будет создаваться некоторыми геометрическими элементами плана (несколькими полилиниями).

clip0848

Необходимо, чтобы ширина полосы уширялась вплоть до указанной цели (полилинии).

Вызываем Свойства сечения.

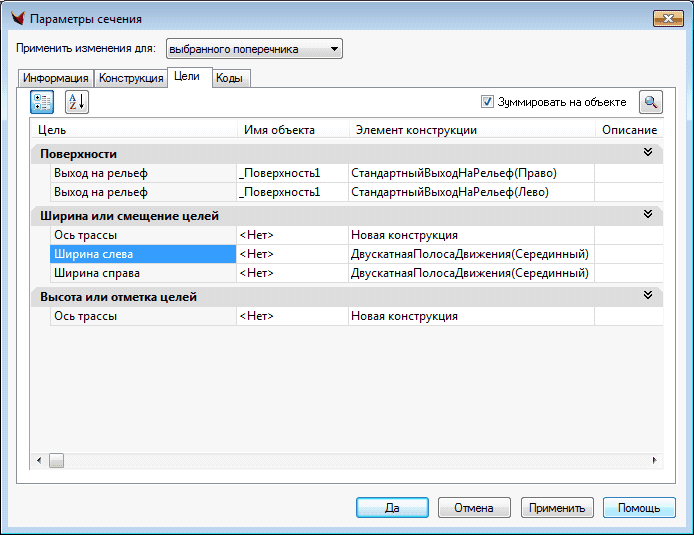

В диалоговом окне «Параметры сечения» на вкладке Цели появились новые цели ширины, но цели пока не заданы.

clip2154

Если цель не задана, то геометрия элемента создается, ссылаясь на параметры данного элемента.

Если цель задана, она может быть найдена или не найдена. Если цель не найдена, элемент конструкции будет создан по базовым параметрам. Если цель найдена, то параметры элемента конструкции вычисляются согласно этой цели.

clip2155

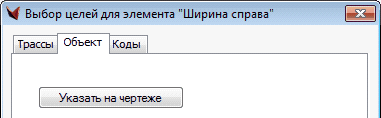

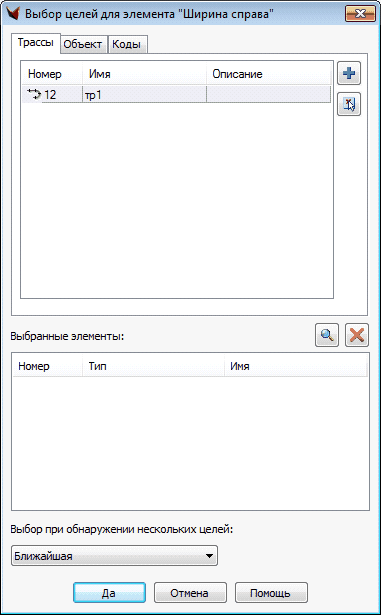

Укажем полилинии в качестве целей.

clip2156
clip2157

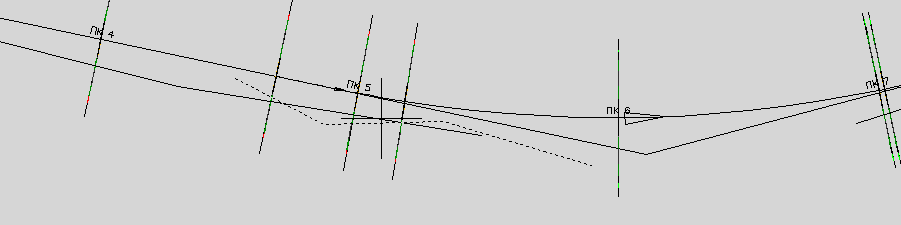

Цель Смещение может быть трех типов:

трассы,

объекты чертежа (полилинии),

коды. Это коды точек на черном поперечнике.

clip0339

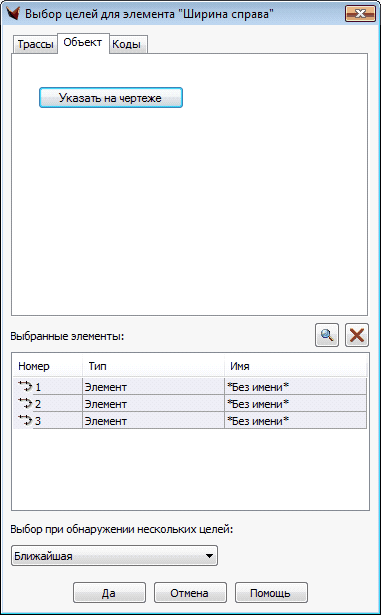

У цели имеется номер и способ выбора цели при обнаружении нескольких

clip2158

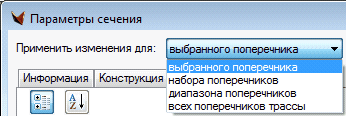

Необходимо указать, к каким поперечникам будут применяться изменения

clip2159

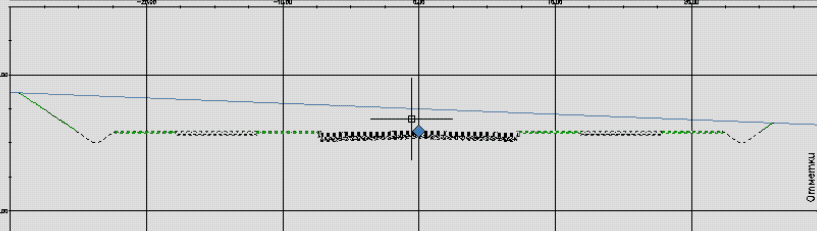

Получили конструкции, привязанные к целям.
