<< Оглавление >> Проводник проекта (раздел Сети) |
![]() ![]() ![]() |
Проводник проекта (вызов из столбца меню GeoniCS) предоставляет удобный интерфейс для работы с текущим открытым проектом.
Данные о сетях, содержащихся в проекте, находятся в ветке "Сети".

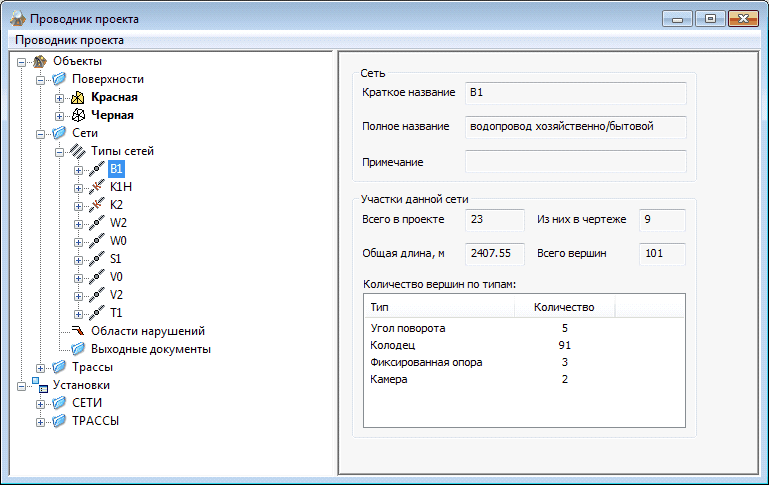

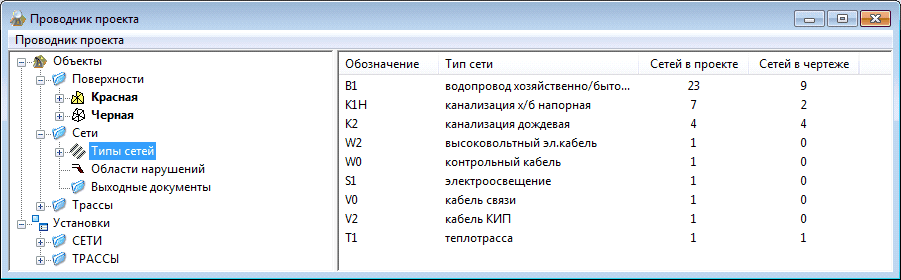

В ветке "Типы сетей" – основная информация по сетям – статистика и параметры.
По каждому типу сетей -

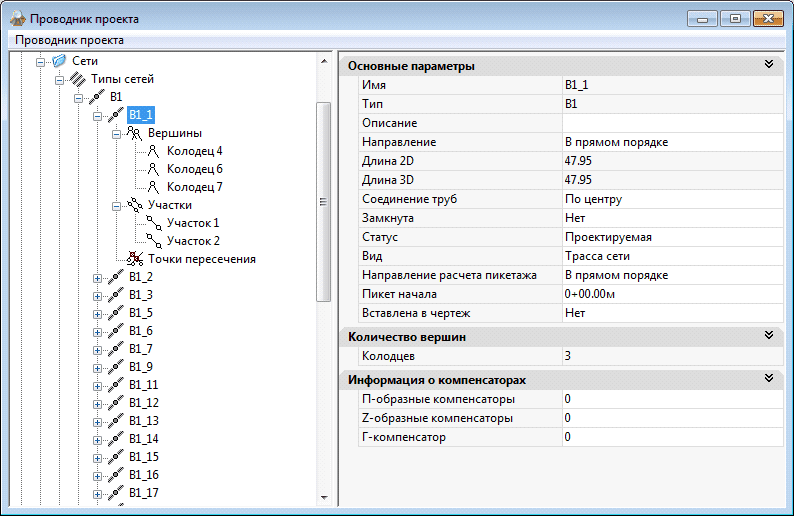

По каждой сети -
Видно, что в настройках сети можно задать начальный пикет. (Однако нельзя сделать так, чтобы одна сеть автоматически продолжала пикетаж другой.)

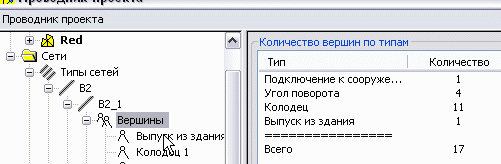

Последовательно раскрывая пункты дерева, можно просматривать (а в некоторых случаях – и изменять) информацию о ее участках, вершинах и собранных точках пересечения:

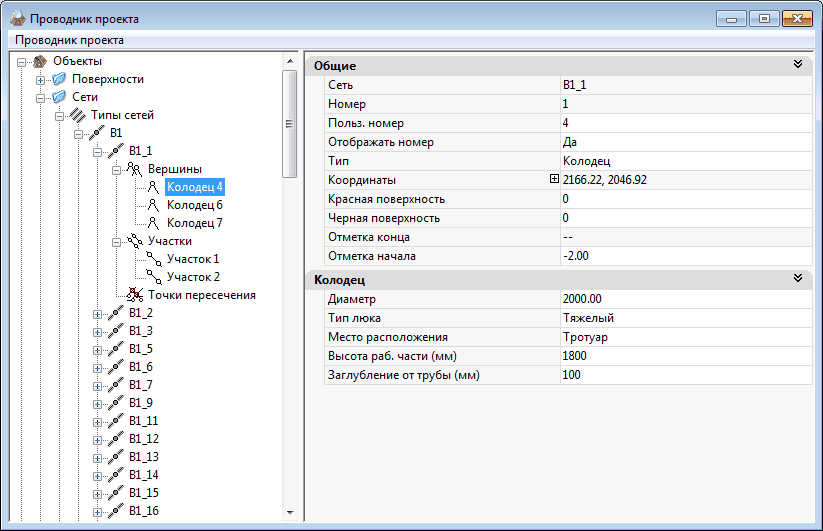

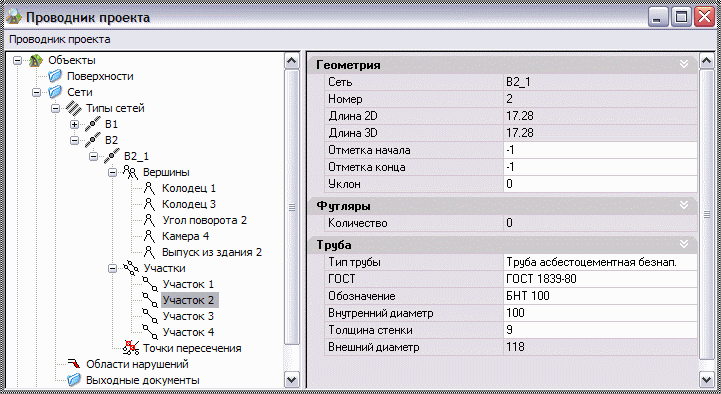

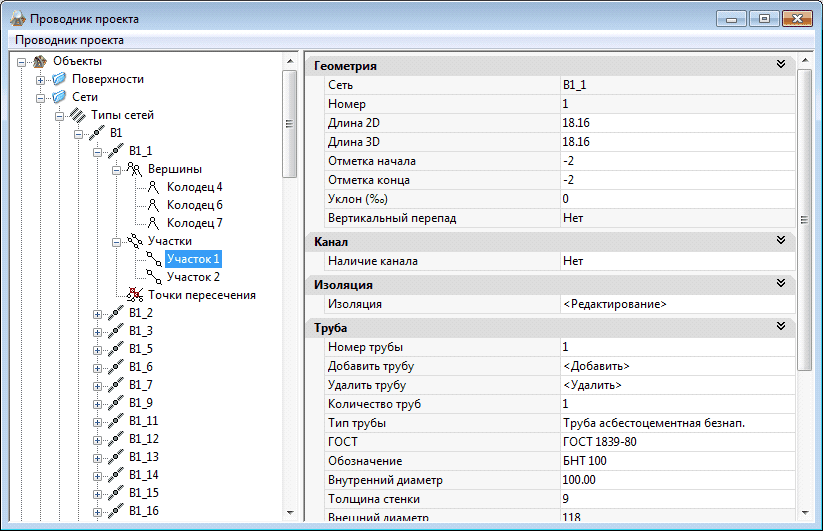

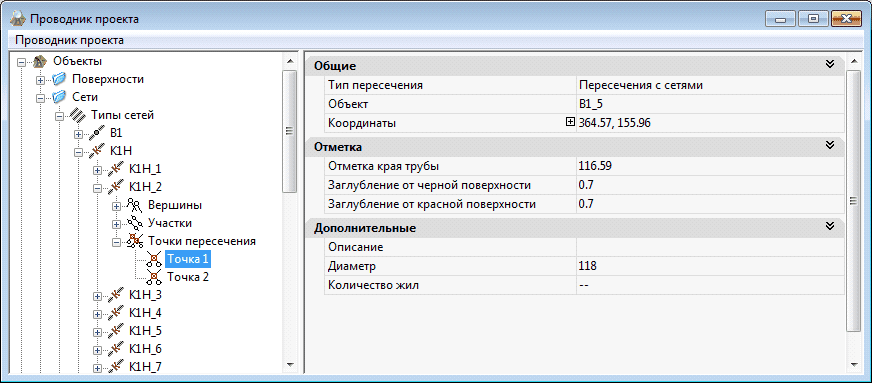

и далее раскрывая вершины, участки и точки пересечения, можно выйти на их свойства:

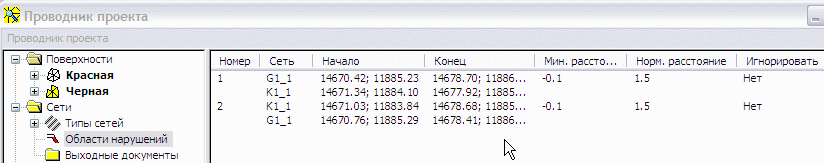

Также через проводник можно получить информацию о последних обнаруженных областях нарушений:
и выходных документах.

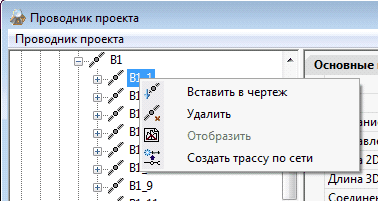

Используя контекстные меню отдельных пунктов, вызываемые по щелчку на них правой кнопкой мыши, можно выполнять некоторые стандартные операции с проектом. Так, для сетей присутствуют следующие пункты:
•Вставить в чертеж – вставка сети в чертеж,
•Удалить – удаление сети из чертежа (и, возможно, из проекта),
• Отобразить (центрирует и масштабирует экран по объекту и отмечает ее вершины крестиками).
Аналогичные пункты присутствуют и для типов сетей – в таком случае работа (вставка и удаление) будет производиться сразу со всеми сетями выбранного типа.
Cм также Вставка в чертеж и Удаление сети.
Отдельную вершину, участок или точку пересечения можно отобразить временным значком и центрироваться на нем.
Из контекстного меню проводника сетей можно вызвать создание трассы по сети. Можно вызывать как для отдельных сетей, так и для всего типа.
• Найти сеть – открывает диалог поиска сети. В нем можно ввести имя и сеть с таким именем, если она существует, будет показана в проводнике проекта.

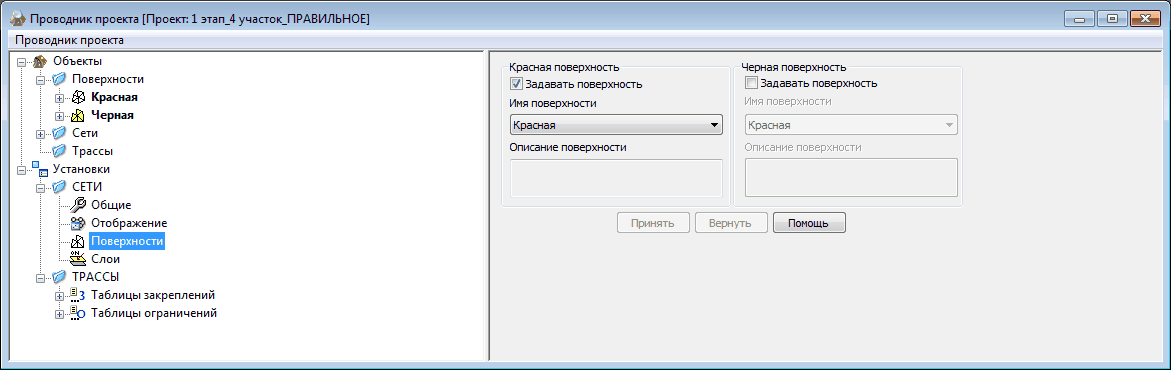

В проводнике чертежа можно задать для сетей красную и черную поверхности (если они уже есть построены).

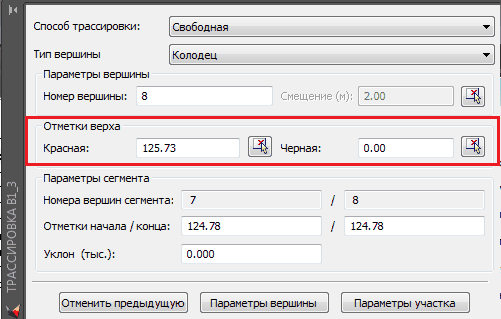

Если поверхности задать, то на этапе трассировки значения поверхностей в точке сети будет браться автоматически. Если нет – надо будет указывать вручную. При необходимости можно откорректировать отметку нужной поверхности в вершине сети, даже если поверхности заданы.
24.1.2: Добавлено резервное копирование файла сетей nets.bin.

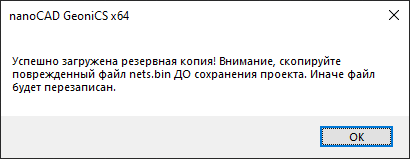

При открытии, если обнаружена ошибка, будет последовательно выведено 2 сообщения.

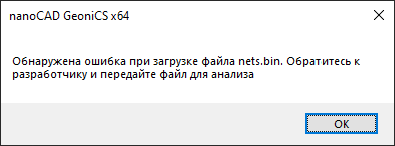

Первое – об ошибке открытия и передачи файла.

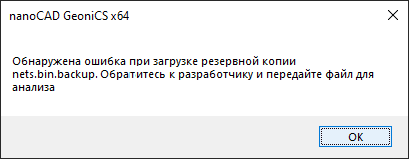

Второе – о результатах открытия резервной копии (успешно или тоже проблема).
Резервная копия будет создаваться при сохранении проекта (информация сохраняется в nets.bin и в резервную копию).
Т. к. не ясны причины, когда именно происходит сбой, предполагаем, что ошибка появляется еще в момент записи файла сетей и может быть связана с выключением/прерыванием работы программы. В этом случае пострадает исходный файл, а резервная копия - нет (так как прервется работа еще при сохранении исходного файла).
Резервная копия будет создаваться при сохранении проекта (но при сохранении чертежа и проект автоматически сохраняется (в том числе и при автосохранении)).
Впрочем, можно сохранять и сразу при открытии проекта. Можно вести 2 файла резервных копий - одну при открытии, вторую при закрытии проекта. В этом случае будет понятней, в какой момент возникла проблема.
