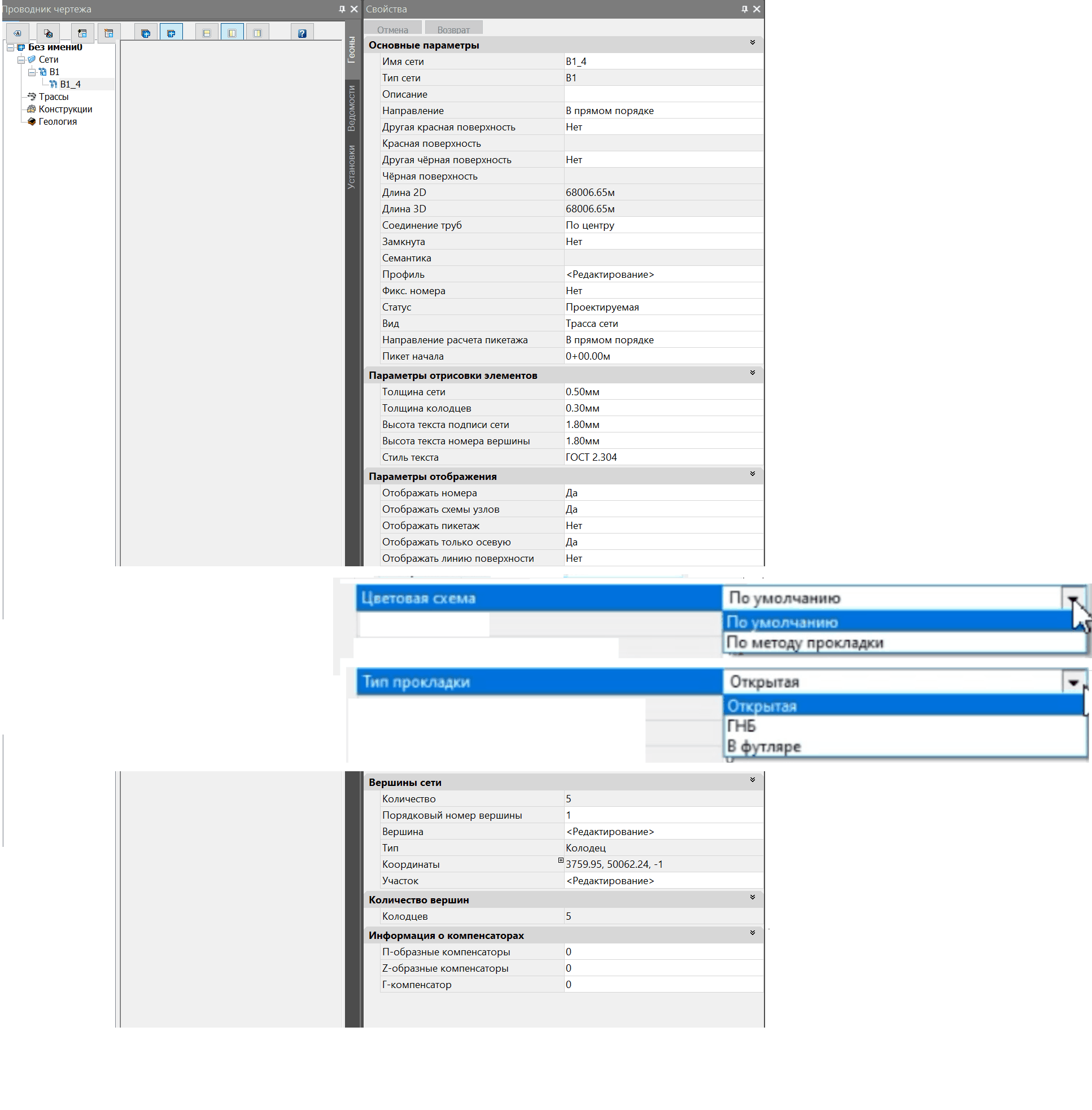

Команда вызывается либо из меню "Редактирование \ Свойства сети", либо из контекстного меню геона Сеть (по щелчку правой кнопкой на сети). Окна свойств GeoniCS похожи на стандартные окна свойств платформы. Окна и сеть взаимосвязаны: при изменении в одном, данные в другом автоматически обновляются.

Не все свойства редактируемые – некоторые из них предназначены только для чтения.

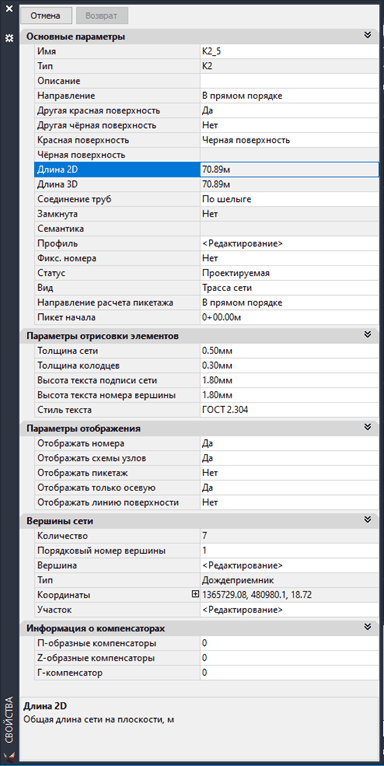

Свойства сети располагаются в группе «Основные параметры». Среди них:

• Направление - направление сети, используется при построении профиля, нумерации вершин.

• Длина - указана общая длина данной сети на плане (2D) и в пространстве (3D).

• Замкнута - замыкает сеть (подключает последнюю вершину к первой); свойство разрешено только для водопроводных сетей.

Т.е. если замкнута, то во избежание проблем лучше подключить ее саму к себе в точке стыка начала и конца - использовать команду "Редактировать топологию" - "Подключение сетей в точке", выбрать точку, в которой замыкается начало и конец сети, и выбрать ту же самую сеть, чтобы замкнуть ее топологически саму на себя.

• Длина камеры, ширина камеры, диаметр колодцев, диаметр труб - параметры по умолчанию для данной сети (могут устанавливаться отдельно для разных колодцев, камер и труб).

• Профиль – вызов окна редактирования профиля.

• Фикс. номера – автоматически фиксирует все пользовательские номера вершин на сети.

• Статус сети – “проектируемая” либо “существующая”.

• Вид сети – “трасса сети” либо “подключение”.

• Направление расчета пикетажа относительно сети. Если значение “в прямом порядке”, начальным пикетом считается первая трассируемая вершина; если "в обратном порядке" – последняя вершина. В зависимости от значения соответствующим образом подписывается пикетаж сети.

Эти свойства отображаются в следующих местах:

•в окне свойств (там их можно редактировать);

•в диалоге “Вставка сети в чертеж” – последние две колонки. При необходимости по ним можно отсортировать список нажатием на соответствующее поле в шапке списка;

•диалог подтверждения удаления сети.

В группе Вершины сети расположены свойства, позволяющие работать с отдельными вершинами сети. Здесь отображается основная информация об одной из вершин сети – тип вершины, ее координаты, порядковый номер. Изменяя текущий порядковый номер вершины, можно переключаться между вершинами (при этом текущая вершина на чертеже будет временно помечаться красным крестиком). Для текущей вершины можно вызвать ее окно свойств (кнопка у свойства "Вершина"), или же окно свойств участка (сегмента) сети, выходящего из данной вершины (свойство Сегмент).

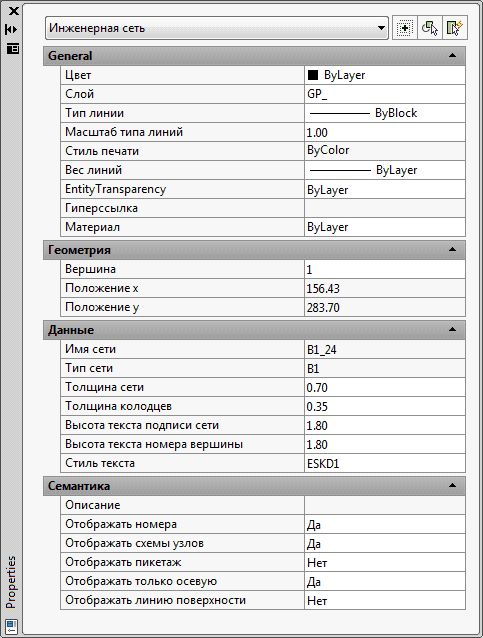

Параметры отображения сети вынесены и в Менеджере свойств.

Через него можно управлять отрисовкой номеров вершин, т. е. генпланисты, например, на своих чертежах могут отключить отображение атрибутов колодцев без их физического удаления, а сантехники, наоборот, включить – после того, как совмещение сетей на сводном плане сетей будет выполнено, и эти надписи им понадобятся.

Есть возможность для подписи вершины задать пользовательский текст. Для этого его нужно взять в кавычки. Номер вершины вводится без кавычек, текст – с кавычками.

Существуют возможности Отмены и Возврата (кнопки Назад и Вперед).

Отображать только осевую - для сегментов сети, содержащих несколько жил или труб, будет выводиться только осевая линия.

Отображать линию поверхности - речь о линии сечения поверхности при 3D просмотре чертежа.
