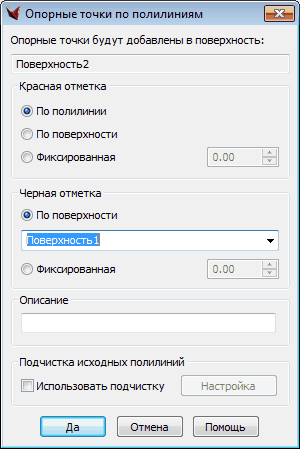

Команда позволяет автоматически расставить опорные точки по выбранным полилиниям: горизонталям или каким-либо иным трехмерным полилиниям. Основное назначение операции – расстановка опорных точек по дигитализированным красным горизонталям, по линиям сопряжения откосов с моделью рельефа (черной или красной), по бровкам откосов, если они были уже предварительно заданы трехмерными полилиниями. Т.е. операция позволяет быстро расставить опорные точки, если рельеф задается полилиниями в трехмерном пространстве. Красные отметки опорных точек устанавливаются равными отметкам Z соответствующих вершин полилиний. Черные отметки опорных точек будут проинтерполированы автоматически с указанной черной поверхности и рабочие отметки программа также рассчитает самостоятельно. После запуска программа сначала запросит у Вас выбрать требуемые полилинии (по которым будут расставляться опорные точки). Полилинии предлагается выбирать с помощью стандартных опций Автокада. Далее на экран будет выведено диалоговое окно, в котором нужно установить параметры расстановки опорных точек:
В диалоговом окне можно установить следующие параметры:
• откуда брать красную отметку (по полилинии, по красной поверхности, фиксированное),
• откуда брать черную отметку (нужно указать, выставленная Черная по умолчанию не предлагается),
• описание,
• делать ли подчистку исходных полилиний (параметры прополки и добавления).
После этого опорные точки будут расставлены в вершинах выбранных полилиний.
