<< Оглавление >> Опорные точки на пересечении уклонов |

|
Команда расставляет опорные точки на пересечении уклонов. При работе запрашивается ось, по которой рассчитывается расстояние между точками. Ось может быть не выбрана (на запрос оси – пустой ввод), тогда расстояние между опорными точками рассчитывается по прямой.
После запроса оси идет запрос двух опорных точек, между которыми будет рассчитываться искомая опорная точка.

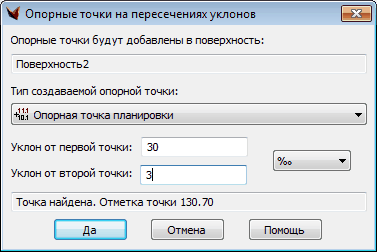

В диалоговом окне запрашивается тип вставляемой опорной точки и уклоны от первой и второй точек (уклоны могут быть как положительными, так и отрицательными).
Связывать уклоноуказателем необходимо точки, которые лежат на смежных сегментах выбранной оси (если она была выбрана).
В диалоговом окне сразу же сообщается – найдена ли точка и ее отметка или же Нет пересечения уклонов в границах смежных сегментов – если точка не может быть рассчитана.
