Данный пункт меню является практически полным аналогом пункта Дигитализация горизонталей.
Можно указать флажок и сразу дигитализировать как опорные.

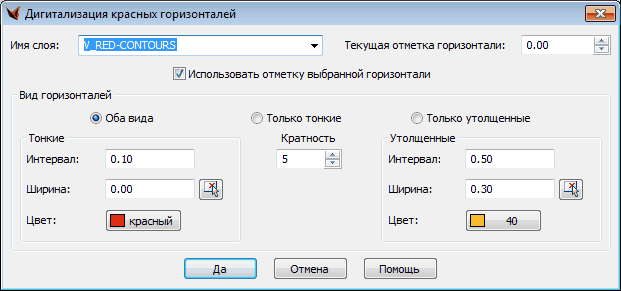

Единственное отличие в том, что по умолчанию программа предлагает отрисовывать горизонтали на слое «V_RED-CONTOURS», сечение горизонталей 0.1 м, утолщение горизонталей через 0.5 м, цвет горизонталей – красный, а цвет утолщенных – желтый.
Красные горизонтали – объект без дуг.
ВНИМАНИЕ: для того чтобы дигитализируемые красные горизонтали впоследствии правильно подписывались, при их отрисовке следует соблюдать правило правой руки. Если вытянуть правую руку перед собой, указательный палец направить вверх, а остальные пальцы слегка согнуть в направлении против часовой стрелки, то они укажут направление дигитализации горизонтали при движении вверх (по направлению большого пальца) – от горизонталей с меньшими значениями Z к горизонталям с большими значениями Z. Конечно, если при дигитализации (отрисовке) горизонталей Вы запутаетесь и отрисуете горизонтали "не так", – ничего страшного. Просто подайте их на вход триангуляции, рассчитайте красную триангуляцию, а затем постройте новые, правильные красные горизонтали с помощью пункта меню Расчет красных горизонталей.
