Команда создает профиль, отображающий разность длин выбранной и текущей трасс. Под текущей подразумевается трасса, в которой создается график. Данный график может использоваться при оформлении сводного плана пути. Также он необходим при использовании в стиле полоски километров в окне профиля информационного поля Значение разности длин.

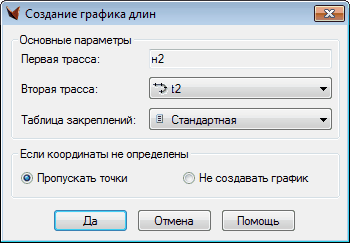

При запуске команды выводится окно с запросом параметров:

В окне указывается вторая трасса, для которой считается разность длин. В качестве первой трассы всегда используется текущая. Точки, в которых будет рассчитываться разность длин между трассами, определяются по таблице закреплений, которая также выбирается в окне. Опция Если координаты не определены позволяет указать команде, что делать в случае, когда для точки на первой трассе невозможно опустить перпендикуляр на вторую трассу. Такие точки можно пропустить, а можно и вовсе отменить создание графика.

При нажатии на кнопку Да создается график. В отметках вершин графика будет разность длин двух трасс на заданном пикете. График автоматически получает название График разности длин. Если профиль с таким названием уже есть в трассе, то к названию нового будет добавлена цифра «(1)», «(2)» и т.д.
