Команда создает профиль, отображающий значение междупутия между текущей трассой и некоторой другой на протяжении трассы. Под текущей подразумевается трасса, в которой создается график.

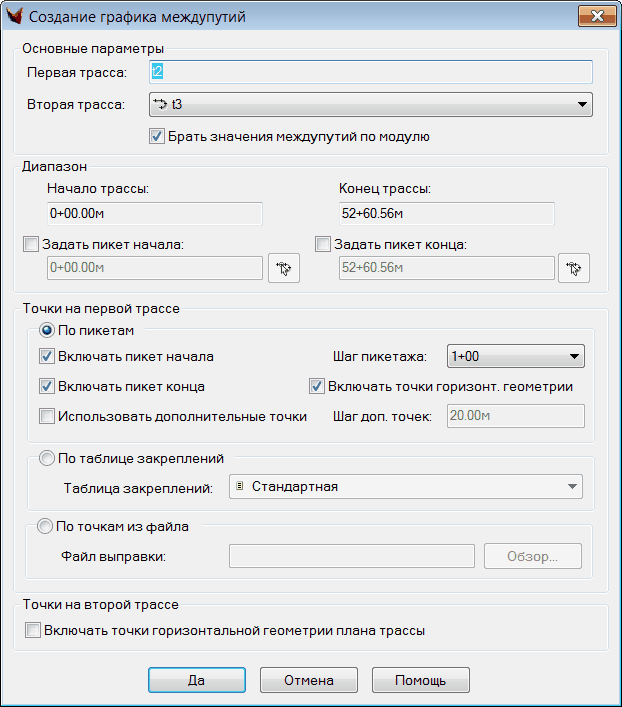

При запуске команды выводится окно для ввода дополнительных параметров:

В окне можно выбрать вторую трассу, для которой будут считаться междупутия (первая трасса – всегда текущая).

Опция Брать значения междупутий по модулю определяет, будут ли значения междупутий в графике иметь знак («+» – если вторая трасса справа от первой, «-» – если вторая трасса слева от первой ).

Также можно задать диапазон пикетов (по первой трассе), на котором определяется график, и способ определения точек, в которых будут рассчитаны междупутия. Для текущей трассы могут использоваться такие точки: точки на пикетах, точки горизонтальной геометрии, точки с некоторым заданным шагом (дополнительные точки), точки по таблице закреплений, исходные точки из файла выправки (для каждой исходной точки по нормали определяется ее пикет на текущей трассе, и уже для данного пикета считается междупутие). Для второй трассы можно указать только точки ее горизонтальной геометрии.

При нажатии на кнопку Да создается график. Он автоматически получает название График междупутий. Если профиль с таким названием уже есть в трассе, то к названию нового будет добавлена цифра «(1)», «(2)» и т.д.
