Табличный редактор профиля
|
<< Оглавление >> Табличный редактор профиля |

|

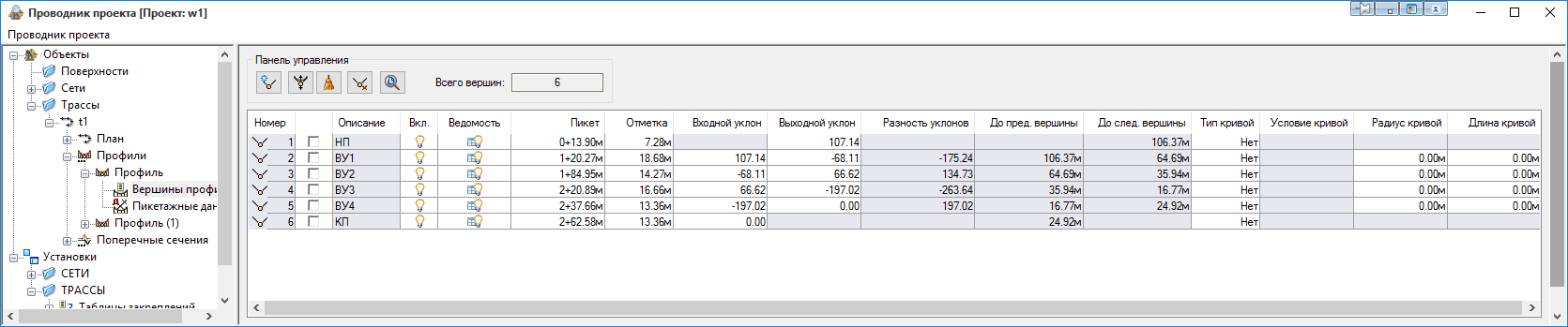

Первый вариант. В Проводнике проекта
Недостаток – форму в проводнике надо обновлять вручную. И после изменений надо делать обновление чертежа.

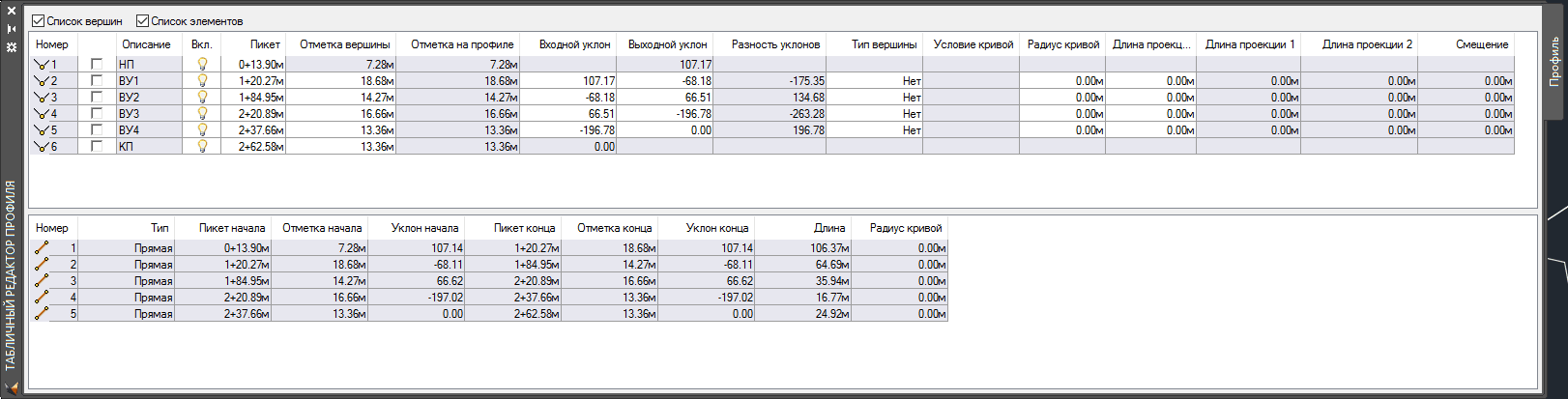

Второй вариант. Вызов из меню и из всплывающего меню по щелчку правой клавишей мыши на профиле. Редактировать можно только при отсутствии вызванной команды. Вызов редактора элементов закрывает табличный.
Табличный редактор размещается в немодальном ("висячем") окне, помещенном на палетку, которое можно стыковать – обычно сверху, или изменять размер.
Табличный редактор на палетке дает динамику – отслеживание изменений профиля.
На самом профиле подсвечивается текущая вершина.
В открытых полях в закрытых происходят автоматические изменения значений по типу электронной таблицы. Естественно, выходной уклон от одной вершины является входным для следующей. При редактировании уклонов меняется отметка в текущей строке.
Различаются иконки при отсутствии и наличии радиуса (с дугой)
. Если кривая создана указанием радиуса, можно редактировать и длину дуги, и радиус. Если кривая проведена через точку, то радиус изменить нельзя. При попытке ввести радиус больше допустимого выдается предупреждение с выводом максимально возможного радиуса. Значение радиуса может быть 0 – без радиуса.
Это окно связано с профилем: при изменении профиля, например, редактировании ручками, данные в окне синхронно изменяются. И наоборот: изменения в открытых полях таблицы вызывают соответствующие изменения графики. Все это относится к данному профилю во всех окнах.
Примечание. Желательно, чтобы профиль не был выбран (с ручками) – возникает нежелательный эффект "зависших ручек".
С помощью закладок можно работать с несколькими профилями. По щелчку правой кнопкой мыши на закладке выходит меню, и закладки можно передвигать вверх или вниз и удалять.
