Подчистка вершин профиля
|
<< Оглавление >> Подчистка вершин профиля |

|
Операция применяется когда профили построены по поверхности, полученной различными способами, и поэтому содержат лишние точки. Подчистка применяется только к профилям, не содержащим дуг.

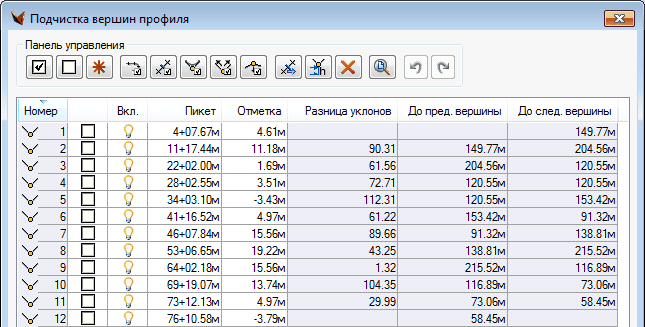

Выводится диалоговое окно изменяемого размера:
Столбцы можно сортировать по возрастанию или убыванию.
Доступен множественный выбор вершин – стандартно: с использованием Shift и Ctrl.
Три первые кнопки на панели управления:
•выделить все вершины,
•отменить выбор всего,
•инвертировать выбранное.
Следующие пять кнопок – операции выделения с логикой:

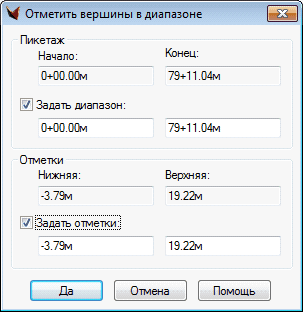

•отметить вершины в диапазоне пикетов и/или отметок
,•отметить вершины, ближайшие к целым пикетам
Данную операцию можно комбинировать с первой (и использовать флажок Обрабатывать только отмеченные),
•прореживание вершин (дубликатов или попадающих в допуск)
.При расстоянии 0 берется вершина, ближайшая к пикету.

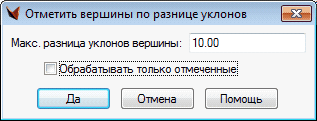

• отметить по разнице уклонов

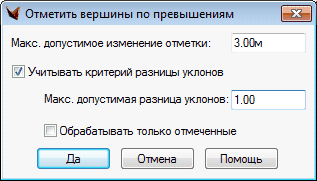

• отметить по уклонам и превышениям

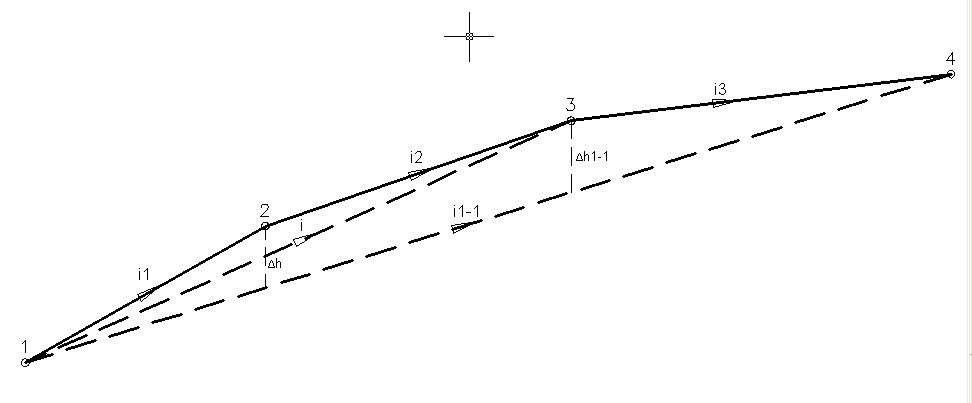

Отмечаются вершины, в которых не меняется направление уклона и превышение отметки не выше некоторого заданного значения. Пример:
Вершины 2 и 3 выделяются, когда ?h ? B и i1, i2, i3 имеют общее направление.
Такой принцип отбора позволяет сохранить характерные точки рельефа, например, точки водораздела, ложбины и т. п.
Отмечаются вершины, в которых не меняется направление уклона и превышение отметки не выше некоторого заданного значения. Пример:
Следующие три кнопки – операции:
•дотянуть отмеченные вершины до значений пикетов (при этом могут появится дубликаты -- чтоб выйти из программы, нужно удалить их, задав число меньше 1, – см. выше. Для обновления чертежа нужно выполнить регенерацию.),
•удалить отмеченные вершины,
•экстраполировать значение в вершинах (в работе).
Работают кнопки Отменить (по одной операции) и Вернуть.
Редактирование отменяется по кнопке Отмена и воспринимается по кнопке Да.
Такой принцип отбора позволяет сохранить характерные точки рельефа, например, точки водораздела, ложбины и т. п.
Кроме того, здесь явным образом задается точность построения линии профиля.
Этот метод фактически соответствует созданию «профиля по трассе», где проектировщик вручную скалывает с плана точки профиля, выбирая участки с однородным уклоном.
Для получения более реалистичной линии продольного профиля должен быть применен дополнительный критерий по алгебраической разности продольных уклонов,
т. е. в окне диалога должен присутствовать дополнительный флажок или галочка.
Таким критерием является алгебраическая разность продольных уклонов:
;
;
,
m – допустимая алгебраическая разность продольных уклонов.
После применения критерия по превышениям ?h, перед перерисовкой линии продольного профиля, программа сообщает о максимальных величинах алгебраической разности продольных уклонов ?i на изменяемых участках.
После этого проектировщик должен решить, на каких участках следует применить дополнительный критерий по алгебраической разности продольных уклонов.
Только после введения дополнительного критерия на этих участках должна быть произведена перерисовка линии продольного профиля.
