Набор пикетажных данных

Previous pageReturn to chapter overviewNext page

фильм

Набор пикетажных данных – это поименованное определение характеристик пикетажных данных, что позволяет многократно их применять к разным профилям. В принципе, определение и модификация набора возможны и при редактировании данных, но их предварительное задание (возможно даже, другим человеком) облегчает работу по вводу и редактированию самих данных.

Создание и редактирование наборов можно выполнить на пункте Пикетажные данные в ветви Профиль (закладка Установки Проводника чертежа). Кроме того, на операцию можно выйти из Редактора пикетажных данных.

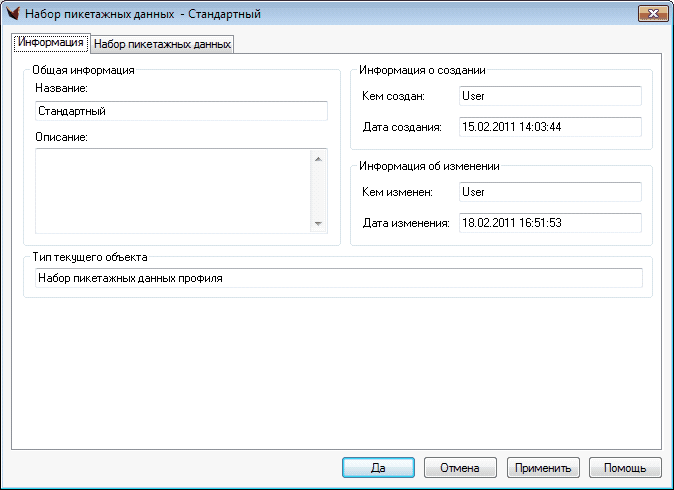

Для конкретного набора можно выполнить операции: Редактировать, Копировать, Обновить и Удалить (не Стандартный и если на него нет ссылок).

clip1955
clip1956

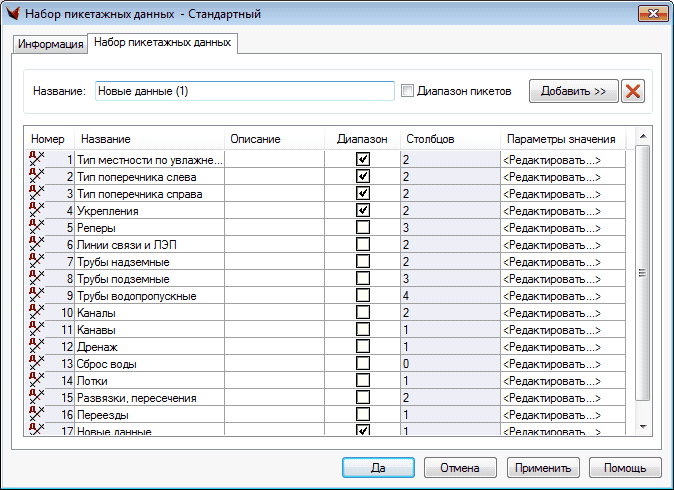

Столбцы: Номер, название, описание, Диапазон (если выключен – данные привязаны к пикетажу), Число столбцов, Параметры значения.

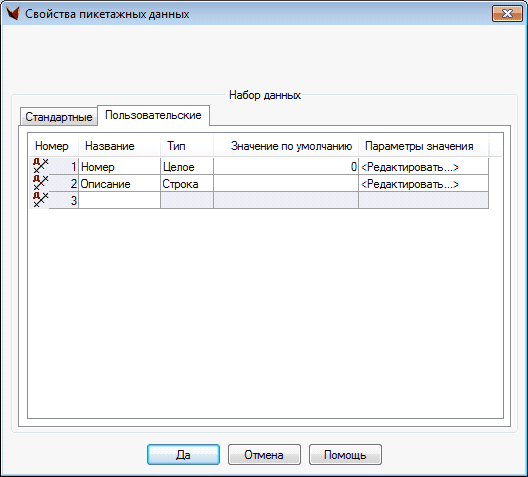

Далее задаются столбцы

clip1957

Есть стандартные столбцы – их можно включить или отключить, и пользовательские – их можно задать самостоятельно.

Название должно быть уникально в пределах пикетажных данных,

тип clip1958,

и значение по умолчанию.

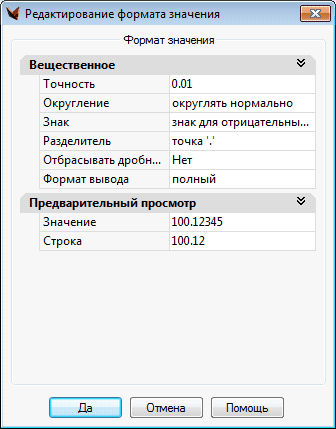

Параметры значения (формат вывода)

clip1959

Параметры значения используются стилем подписывания полоски или подписей пикетажных данных профиля.
