Добавление полей свойств к компонентам текста подписи

Previous pageReturn to chapter overviewNext page

Можно вставить поля свойств в компоненты текста, чтобы добавить содержимое, которое непосредственно привязано к компонентам чертежа.

Текст подписи, генерируемый большинством полей свойств, является динамическим и обновляется всякий раз при сделанных изменениях в чертеже.

Примечание: нельзя редактировать поля свойств в панели редактора окна Редактор компонента текста. Вы можете только добавить или удалить поле свойства или добавить статический текст.

Вы видите поля свойств в панели редактирования Редактора компонента текст, символы  определяются и разделяются следующими знаками:

Символ

Описание

<[

Начало поля свойства

(

Начало списка модификатора

|

Разделитель модификатора

)

Конец списка модификатора

]>

Конец поля свойства



Например, формат поля свойства может иметь такой вид:

<[Attribute(Unit|Precision|Rounding|Sign|Capitalization|Format|Direction|Output)]>

Атрибуты полей свойств форматируются с помощью предопределенных модификаторов, таких как единицы измерения (метры, метры кв., гектары) точность и округление.

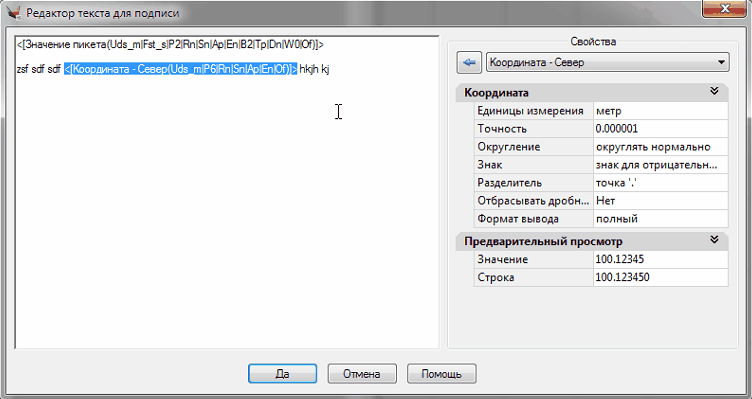

При наведении на поле оно автоматически выбирается и параметры отображаются в списке свойств

clip0454

Также можно добавлять объектные данные и семантические  свойства из объекта.  (Примечание: в стиле подписи задается, откуда брать семантику: из объекта либо из подписи.)

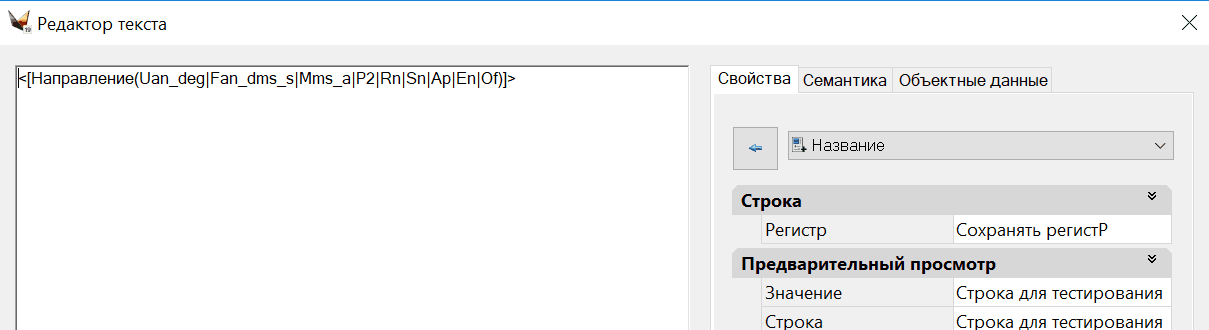

clip1070

Там их можно модифицировать, а затем стрелочкой перенести налево (заменить поле).



Примечание. Для подписей, не приписанных к объекту (Отдельные подписи - Заметка и Отдельные подписи - Две точки) семантику можно брать из самой подписи, а не из объекта (в дальнейшем будет задаваться, откуда).
