Отдельные подписи - Заметка

Previous pageReturn to chapter overviewNext page

фильм

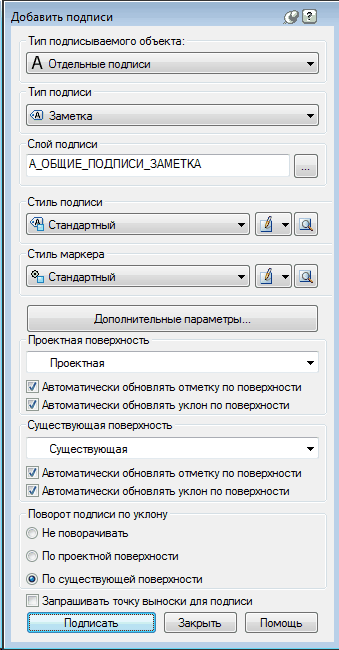

clip0716clip4504

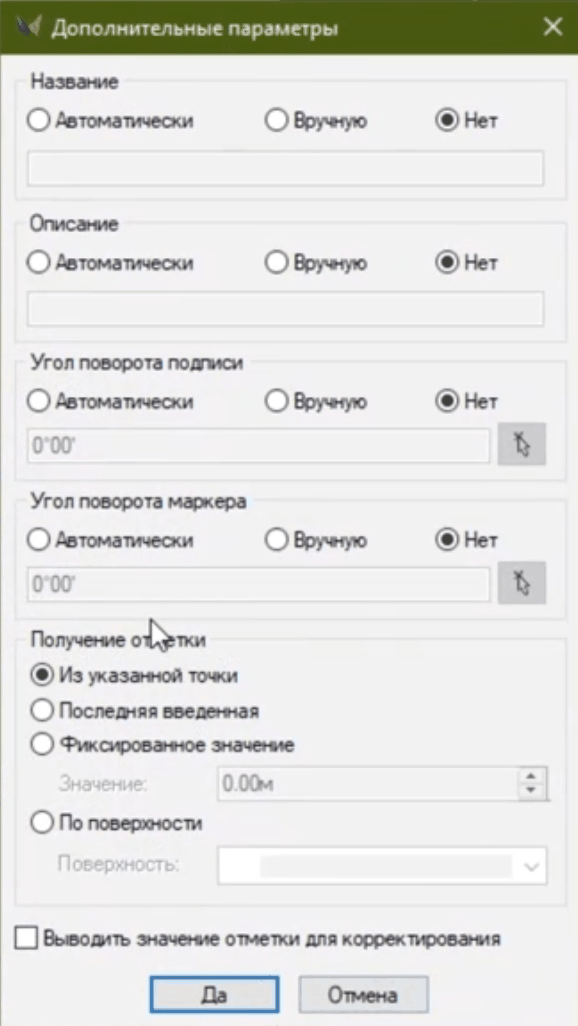

Подписывается точка. Используется координата точки и, возможно, отметки проектной и существующей поверхностей (если открыт проект и указано, что данные отметки нужно выводить).

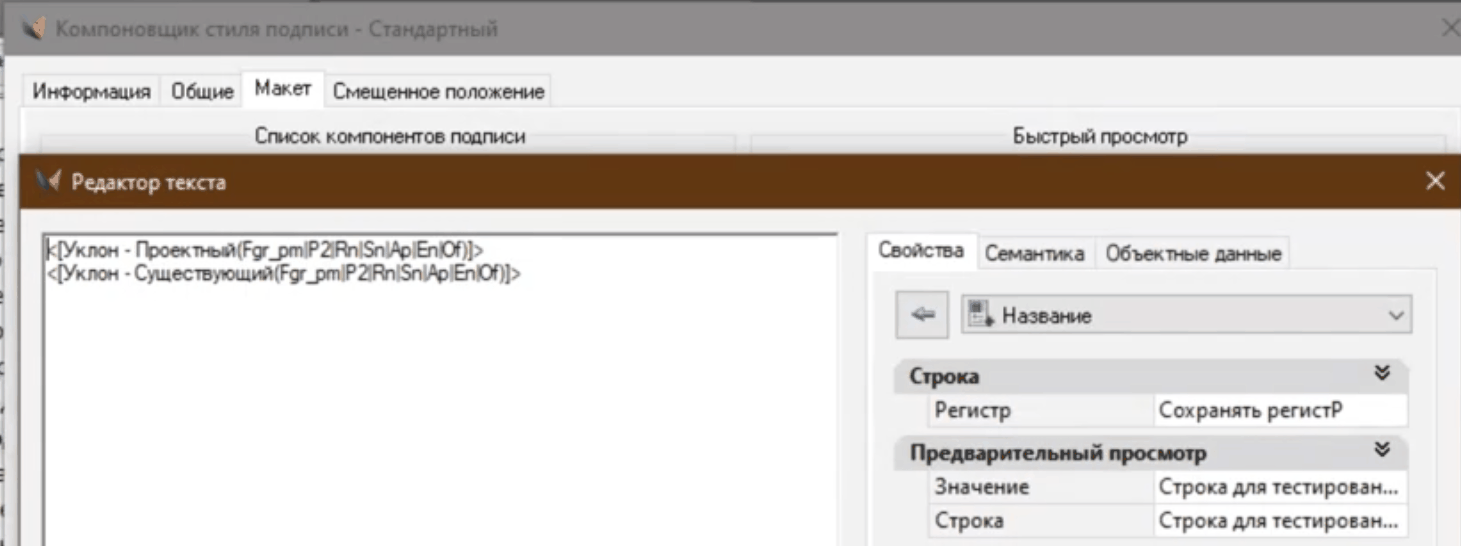

clip4500



clip4501

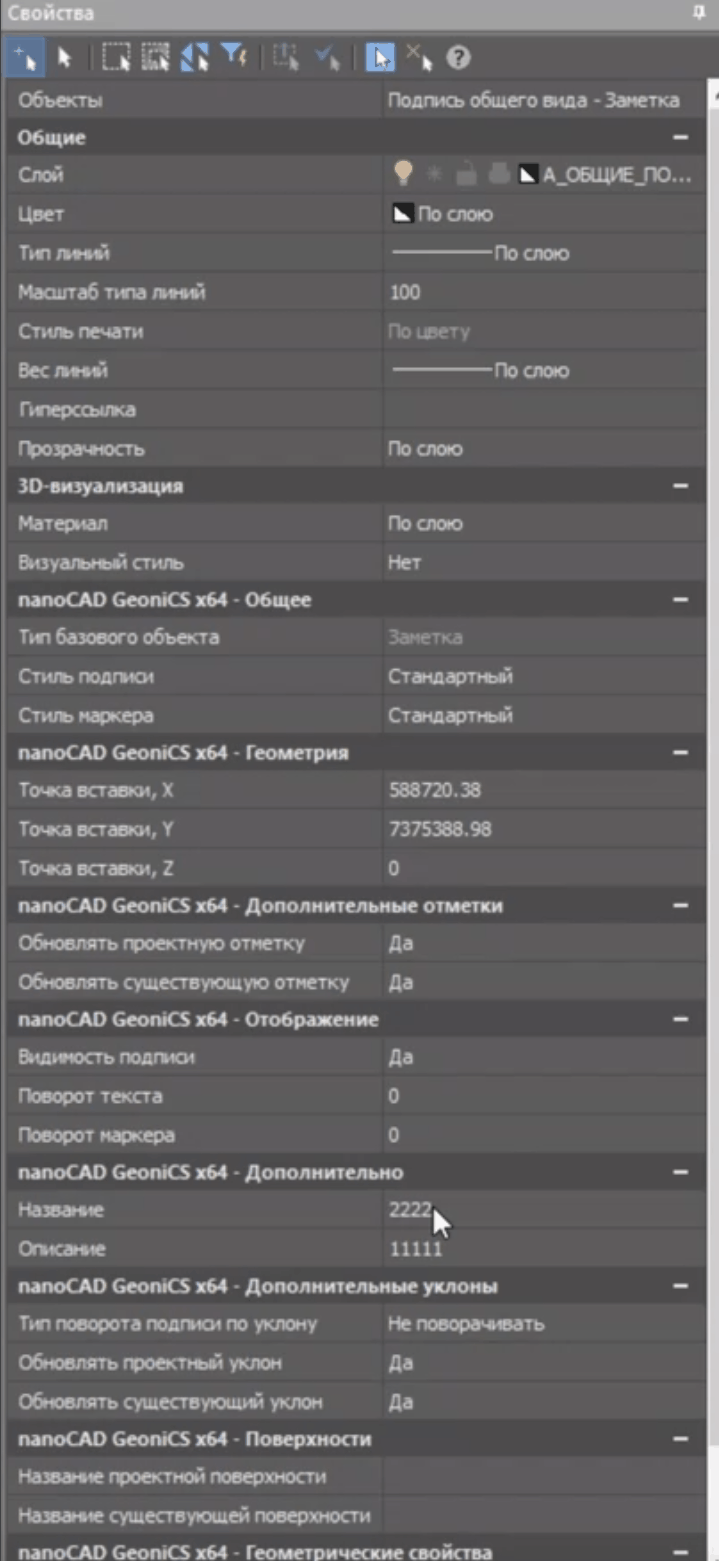

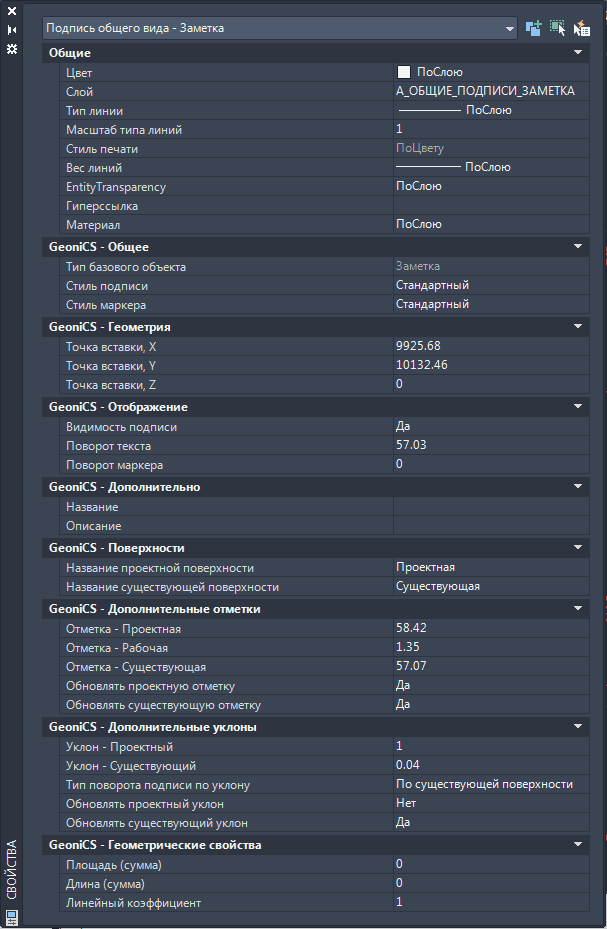

Свойства геона:

clip0730

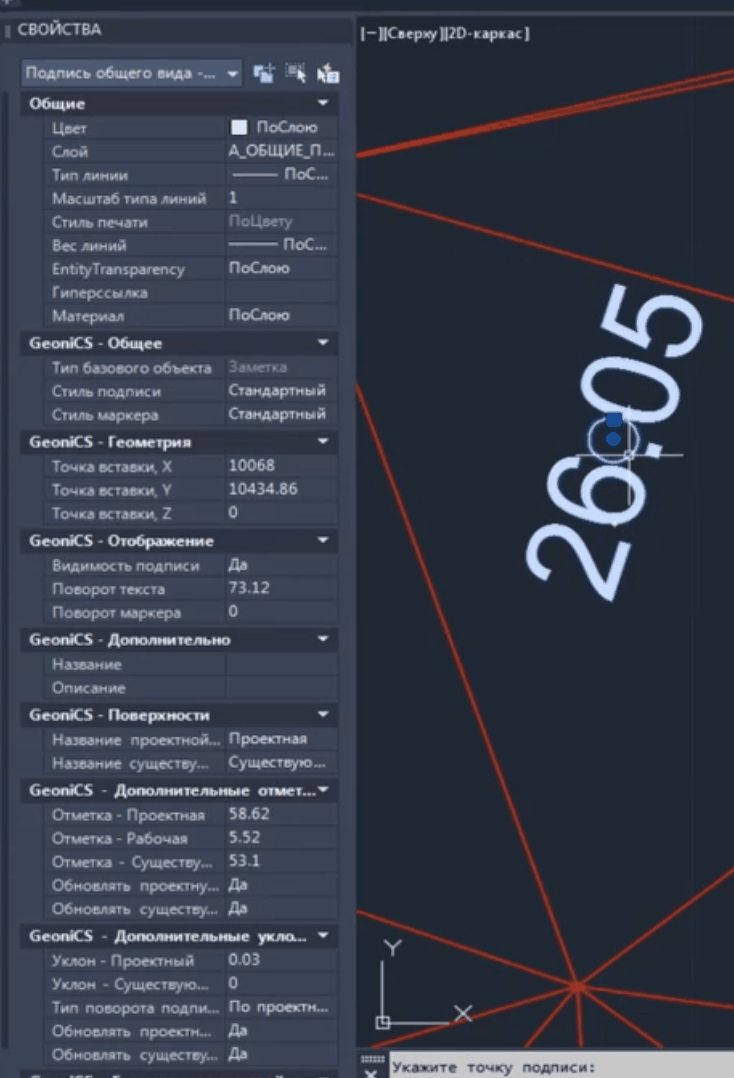

clip2787



Значение уклона видно на чертеже, подпись идет вдоль линии уклона, а угол - в Окне свойств (в данном случае 73.12, а может быть и 180+73.12 - всегда положительный от 0 до 360).

(С помощью стилей, выражений и функции IF можно в зависимости от угла вставить стрелку в ту или обратную сторону.)



При перетаскивании подписи значения уклонов по обеим поверхностям изменяются в зависимотси от точки, куда подпись перетащена.



Флажки Обновлять проектный или существующий уклон меняют их при измененнии поверхности или положения подписи на чертеже.

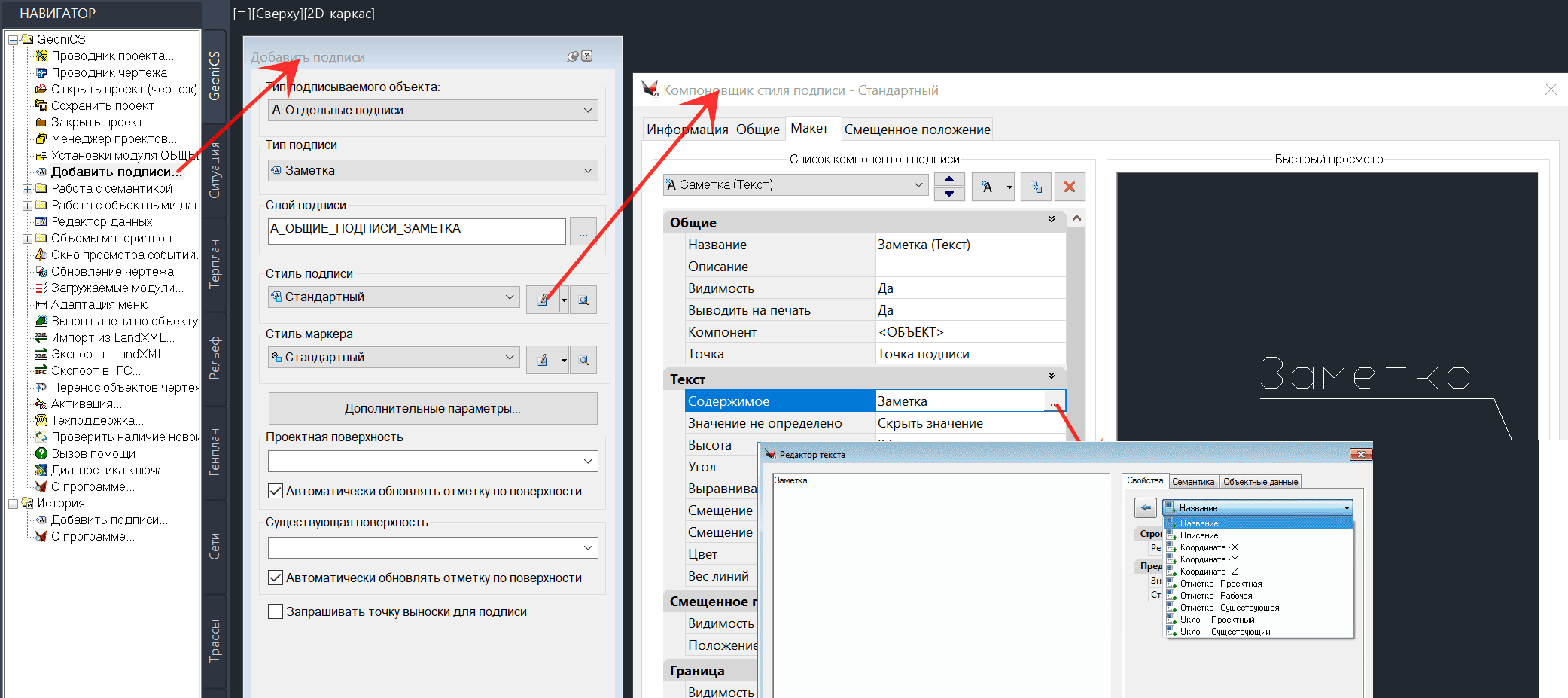

clip2566

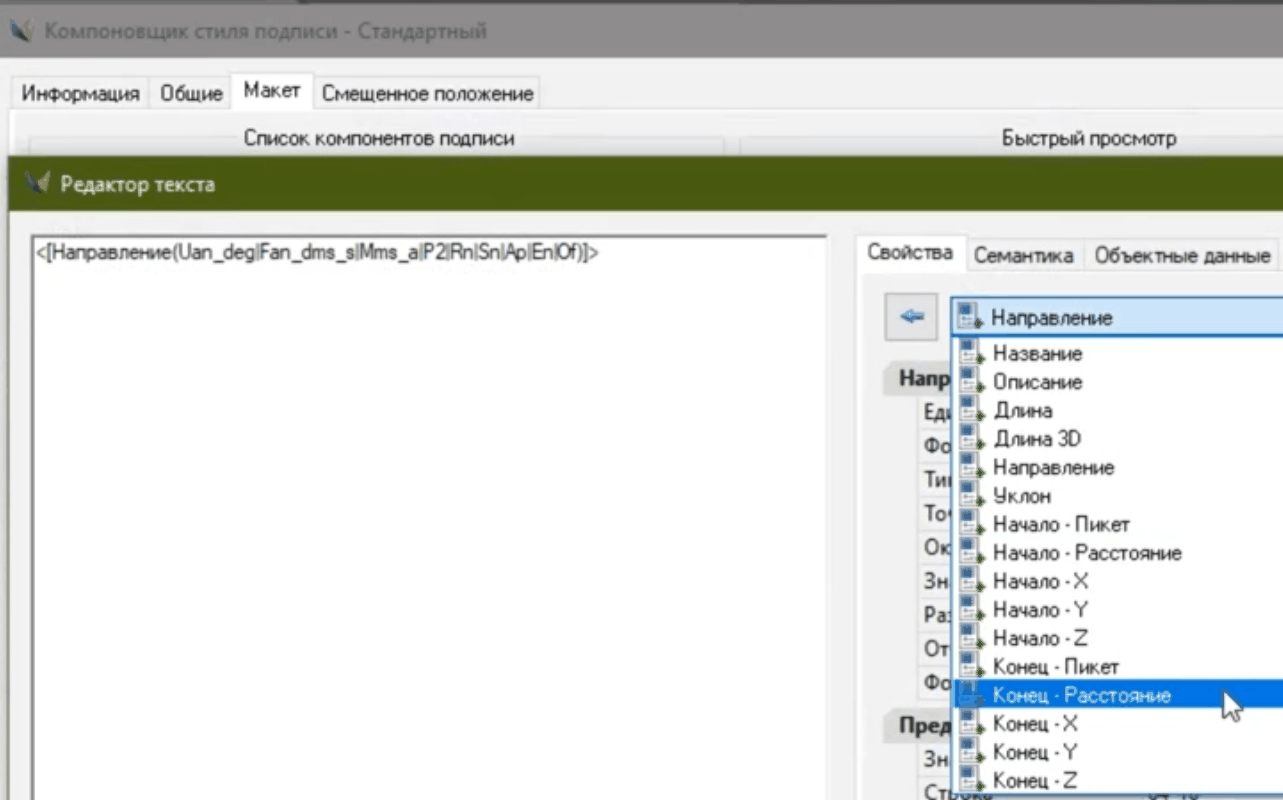

clip4502

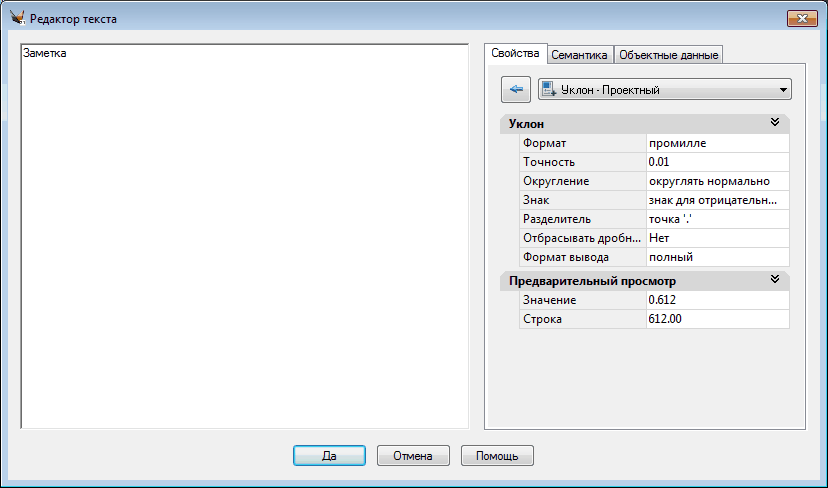

clip2736



Подпись можно повернуть по уклону существующей или проектной поверхности.

Данные подписи заполняются (для информационных полей, которые берутся с поверхностей – отметки, уклоны), даже если выключены флажки автоматического обновления.

Есть команда ручного обновления отметок и уклонов подписи, независимо т флажков автоматического обновления.

см. Подписи, Команда подписывания, редактирование подписей
