Назначение



Элемент предоставляет множество решений для условий выемки и насыпи (см. далее). На основе предоставленных входных параметров, данный элемент сначала пытается построить сечение выемки. Если не удается построить сечение выемки, то начинается построение сечения насыпи. Конечным звеном, оканчивающимся выходом на рельеф, можно пренебречь в случаях, когда требуется оставить модель коридора в незаконченном состоянии.



Присоединение

Точка привязки находится на внутреннем крае первого звена "Выемка" или первого звена "Насыпь".

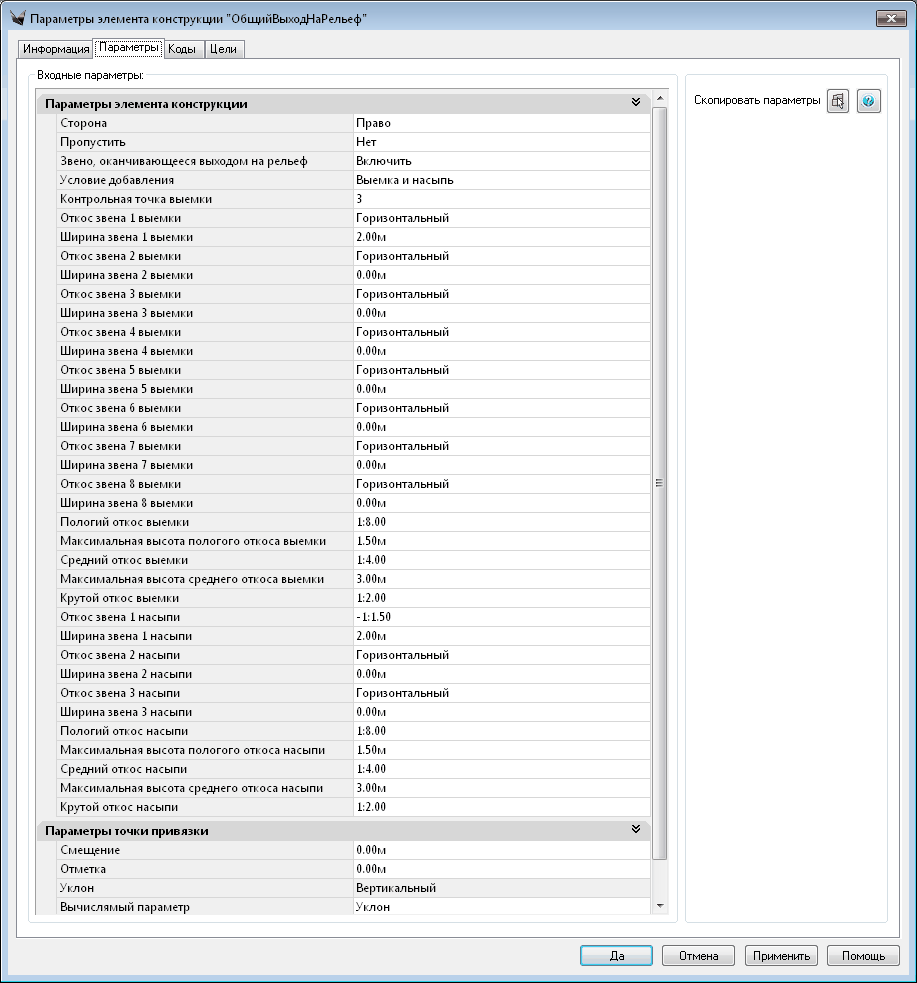

Параметры





Целевые параметры







Нормальный режим

Данный элемент конструкции предназначен для заполнения различных свободных зон, конфигураций секций выемки и насыпи. Элемент позволяет использовать до 8 звеньев в секциях выемки от точки привязки  до пересечения выемки с точкой отсчета, и любое из этих звеньев может использоваться в качестве контрольной точки. Для точки отсчета насыпи может использоваться до трех звеньев насыпи.

Звенья выемки обозначаются как "Выемка 1", "Выемка 2", таким образом до "Выемка 8". Входное значение "Контрольная точка выемки" указывает на то, какое звено выемки заканчивается в контрольной точке выемки. Используются следующие логические этапы:

1.Временно создаются звенья поверхности выемки, начиная с "Выемки 1" и до звена выемки, заканчивающегося в контрольной точке выемки.

2.Если контрольная точка или любой участок временной поверхности находится ниже целевой поверхности, секция заканчивается в виде секции выемки. Если полный набор временных звеньев расположен выше целевой поверхности, секция завершается в виде секции насыпи.

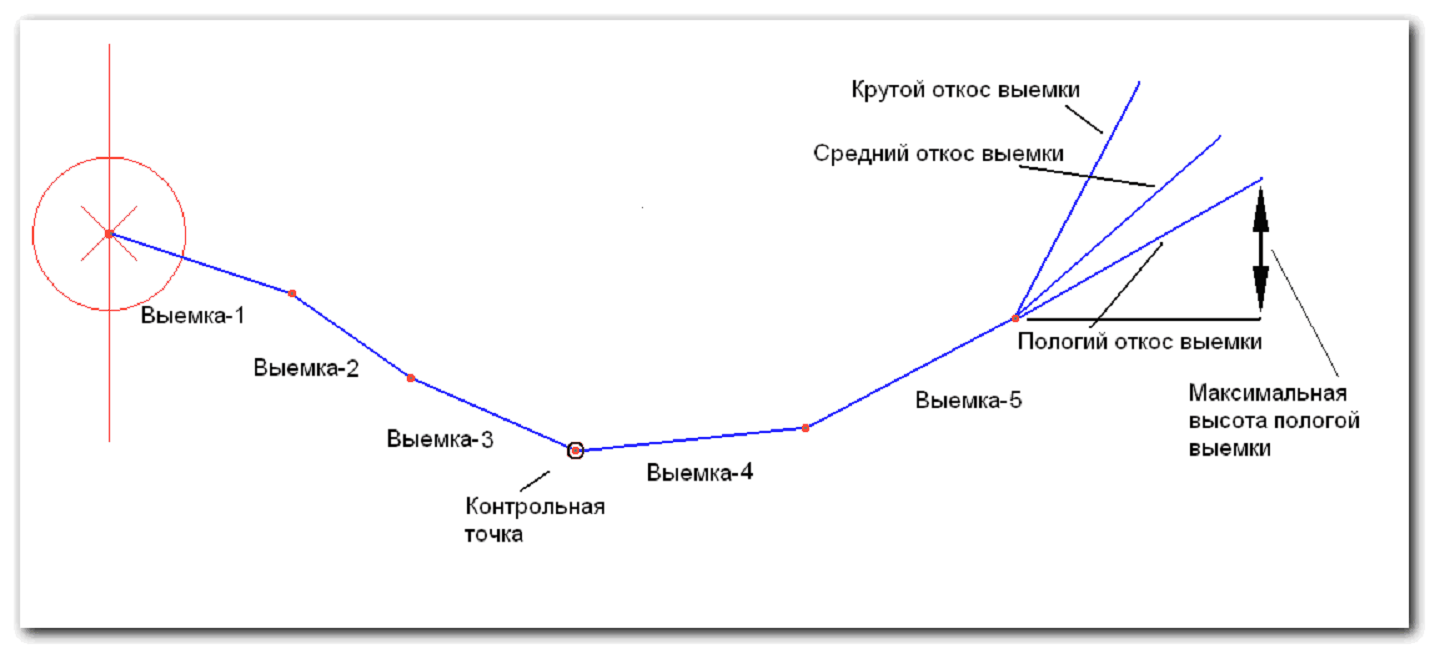

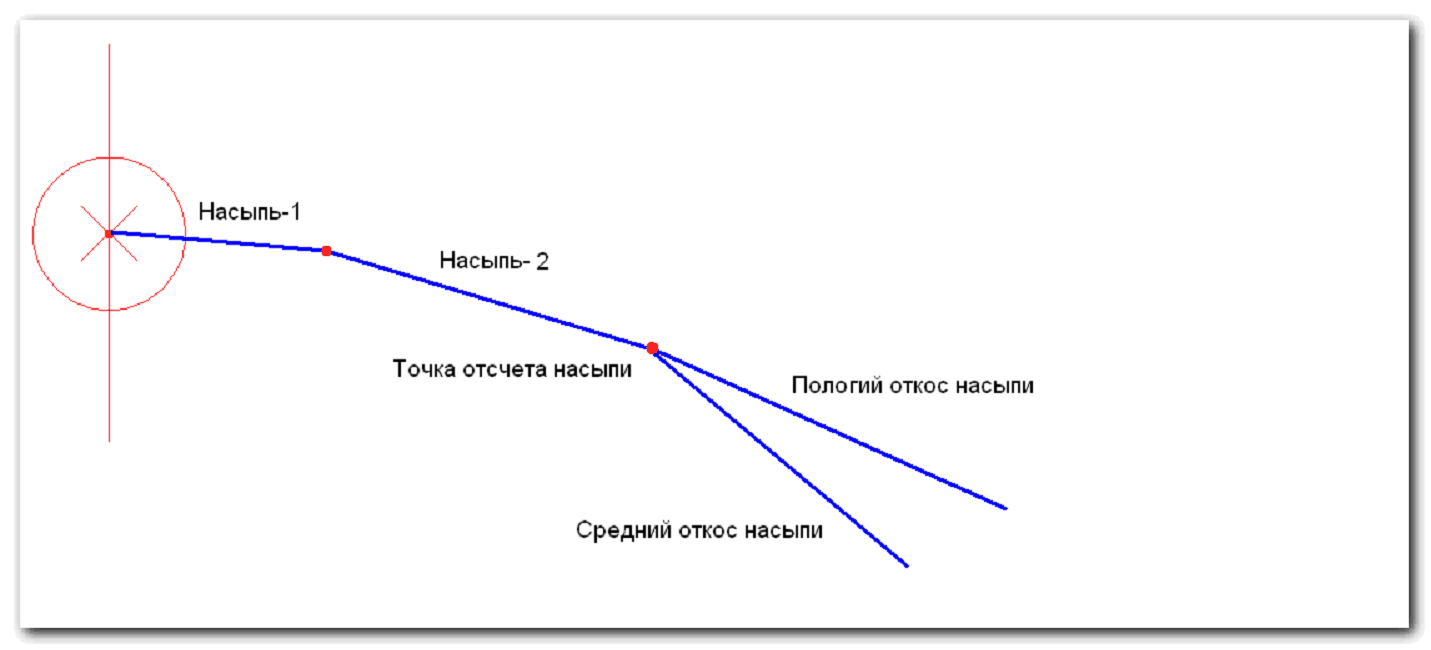

На примере выемки на диаграмме элемента конструкции показано, где определены пять звеньев "Выемка". Контрольная точка выемки расположена на третьем звене. На примере для насыпи показаны два определенных звена "Насыпь".



Сечение "Выемка"

1.Если контрольная точка выемки расположена выше целевой поверхности, звенья вычерчивают в обратном направлении от контрольной точки до пересечения целевой поверхности. В этой точке сечение ограничивается.

2.Если контрольная точка расположена ниже целевой поверхности, оставшиеся звенья выемки добавляются одно за другим. Для каждого нового звена выполняется проверка на пересечение с поверхностью выхода на рельеф. Если такое пересечение обнаруживается, сечение выемки прерывается, назначаются соответствующие коды "Отсчет" и "Выход на рельеф".

3.Замыкание целевой поверхности в выемке:

•Если параметр "Включить звено, оканчивающееся выходом на рельеф" установлен в положение "Ложь", расчет пересечения выхода на рельеф выемки не выполняется.

•Пересечение поверхности выхода на рельеф рассчитывается с помощью значения "Пологий откос выемки".

•Если высота пологого откоса выемки превышает значение "Максимальная высота пологого откоса выемки", пересечение с поверхностью выхода на рельеф рассчитывается еще раз с использованием значения "Умеренно крутой откос выемки".

•Если высота пологого откоса выемки превышает значение "Максимальная высота пологого откоса выемки", пересечение с поверхностью выхода на рельеф рассчитывается еще раз с использованием значения "Крутой откос выемки".

Сечение насыпи

1.Звенья насыпи вставляются в направлении наружу от точки привязки до точки отсчета насыпи, которая представляет собой наружный край последнего ненулевого звена насыпи.

2.Если звено насыпи пересекает поверхность выхода на рельеф до достижения точки отсчета, сечение прерывается в точке пересечения и назначаются соответствующие коды "Отсчет" и "Точка выхода на рельеф".

3.Замыкание целевой поверхности в насыпи:

•Пересечение с целевой поверхностью рассчитывается с помощью значения "Пологий откос насыпи". Если высота пересекающего звена не превышает значения "Максимальная высота пологого откоса насыпи", такой откос используется для добавления к конструкции звена; в противном случае:

•Пересечение с целевой поверхностью рассчитывается с помощью значения "Умеренно крутой откос насыпи". Если высота пересекающего звена не превышает значения "Максимальная высота умеренно крутого откоса насыпи", такой откос используется для добавления к конструкции звена; в противном случае:

•если задана ненулевая ширина перил, звенья ("Насыпь 1", "Насыпь 2" и т.д.) удаляются. В точке привязки на основе параметров "Ширина перил" и "Откос перил" добавляется звено уширения перил. Пересечение с целевой поверхностью рассчитывается еще раз от наружного края звена уширения перил с использованием значения "Крутой откос насыпи", и звено добавляется к конструкции.

•Если ширина перил не равна нулю, в точке отсчета насыпи применяется крутой откос насыпи.



Режим компоновки



Данный элемент конструкции в режиме компоновки прорисовывает решения пологого откоса как в условиях выемки, так и в условиях насыпи. Звено, оканчивающееся выходом на рельеф, удлиняется наружу на 3 м по горизонтали.
