Укрепленный боковой откос насыпи и выемки с кюветом
|
<< Оглавление >> Укрепленный боковой откос насыпи и выемки с кюветом |

|
Элемент представляет собой выход на рельф с кюветом (как для выемки, так и, опционально, для насыпи), имеющий ненулевую толщину.
Присоединение
Объектами присоединения является точка привязки. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

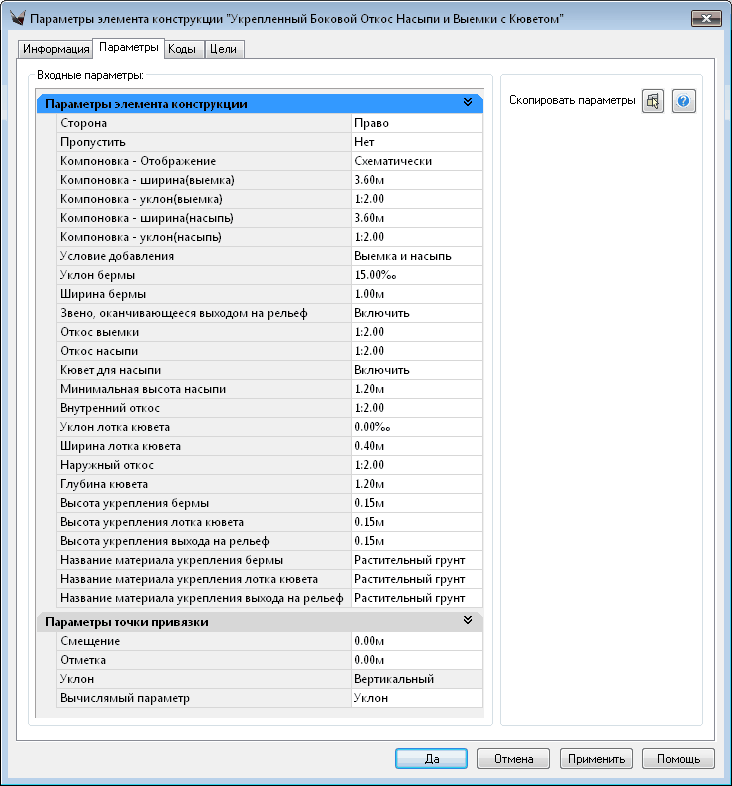

Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Сторона |
Указывает направление элемента конструкции. |
Слева / Справа |
Слева |
Пропустить |
Позволяет пропустить элемент, создав при этом последующие элементы конструкции |
Да / Нет |
Нет |
Компоновка – Отображение |
Изменяет вид отображения во время компоновки |
Схематически / Выемка / Насыпь |
Схематически |
Компоновка – Ширина (выемка) |
Длина линии выемки, изображающей данный элемент конструкции в схематическом режиме компоновки. |
Числовое, положительное |
3.6 м |
Компоновка – Уклон (выемка) |
Уклон линии выемки, изображающей данный элемент конструкции в схематическом режиме компоновки. |
Откос |
1:2.00 |
Компоновка – Ширина (насыпь) |
Длина линии насыпи, изображающей данный элемент конструкции в схематическом режиме компоновки. |
Числовое, положительное |
3.6 м |
Компоновка – Уклон (насыпь) |
Уклон линии насыпи, изображающей данный элемент конструкции в схематическом режиме компоновки. |
Откос |
1:2.00 |
Условие добавления |
Задает условие, при котором будет создаваться элемент |
Выемка и насыпь / Выемка / Насыпь |
Выемка и насыпь |
Уклон бермы |
Задает уклон бермы |
Числовое |
15.00‰ |
Ширина бермы |
Задает ширину бермы |
Числовое, положительное |
1.00м |
Звено, оканчивающееся выходом на рельеф |
Определяет, отображать ли звено, оканчивающееся выходом на рельеф |
Включить / Пропустить |
Включить |
Откос выемки |
Задает уклон звена, оканчивающегося выходом на рельеф в случае выемки |
Откос |
1:2.00 |
Откос насыпи |
Задает уклон звена, оканчивающегося выходом на рельеф в случае насыпи |
Откос |
1:2.00 |
Кювет для насыпи |
Определяет, необходимо ли создавать кювет в случае насыпи (если высота от точки привязки до поверхности меньше минимальной высоты насыпи) |
Включить / Пропустить |
Включить |
Минимальная высота насыпи |
Определяет минимальную высоту, после которой насыпь создается без кювета (даже если включен флаг «кювет для насыпи») |
Числовое, положительное |
1.20м |
Внутренний откос |
Задает внутренний откос кювета |
Откос |
1:2.00 |
Уклон лотка кювета |
Задает уклон лотка кювета |
Числовое |
0.00‰ |
Ширина лотка кювета |
Задает ширину лотка кювета |
Числовое, положительное |
0.40м |
Наружный откос |
Задает наружный откос кювета |
Откос |
1:2.00 |
Глубина кювета |
Определяет высоту (глубину) кювета |
Числовое, положительное |
1.20м |
Высота укрепления бермы |
Задает толщину бермы |
Числовое, положительное |
0.15м |
Высота укрепления лотка кювета |
Задает толщину лотка кювета |
Числовое, положительное |
0.15м |
Высота укрепления выхода на рельеф |
Задает толщину звена, оканчивающегося выходом на рельеф |
Числовое, положительное |
0.15м |
Название материала укрепления бермы |
Список кодов фигуры «берма». Коды отделены запятыми. |
Текстовое |
|
Название материала укрепления лотка кювета |
Список кодов фигуры «лоток». Коды отделены запятыми. |
Текстовое |
|
Название материала укрепления выхода на рельеф |
Список кодов фигуры «выход на рельеф». Коды отделены запятыми. |
Текстовое |
|
Целевые параметры
Показатель |
Описание |
Статус |
Выход на рельеф |
Название поверхности выхода на рельеф. Объекты, используемые в качестве целевых для задания поверхности: поверхности или коды поверхностей. |
Требуется |

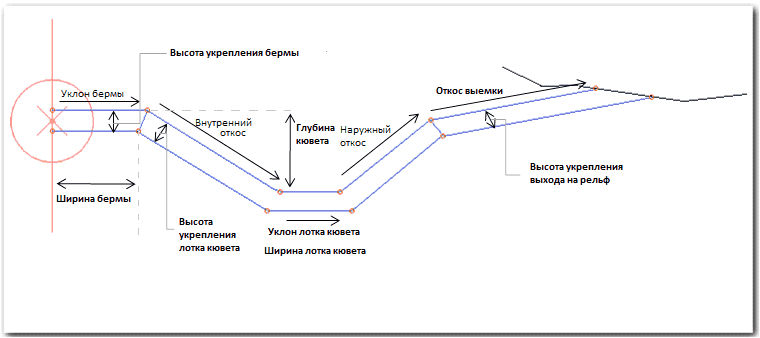

Нормальный режим

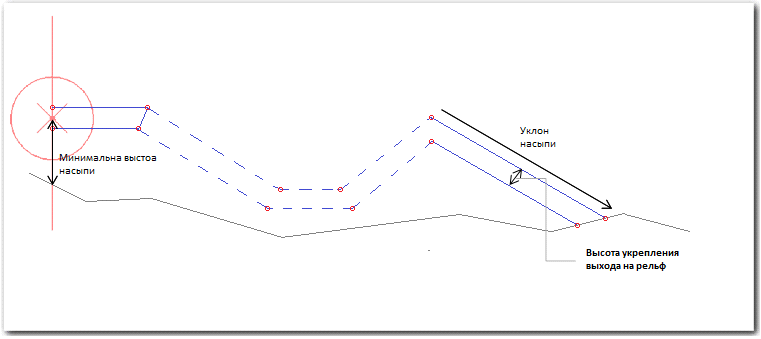

По точке привязки проверяется положение – в выемке или на насыпи. Если точка привязки над поверхностью, то звено насыпи оканчивается на «Целевой поверхности» при заданном значении «Уклона насыпи»; если ниже – в выемке, добавляются дно кювета и наружный откос, а также звено выемки, оканчивается выходом на рельеф («Целевой поверхности») при заданном значении «Уклона выемки». Если флаг «кювет для насыпи» включен и высота насыпи не превышает минимальную высоту насыпи, то добавляются звенья и фигуры лотка кювета.
Режим компоновки
Элемент отображается схематически / как выемка / как насыпь. Последние два режима позволяют редактировать коды точек/звеньев выемки и насыпи.
Схема кодирования
Кодировка зависит от настроек элемента. В элементе присутствую 3 фигуры: берма, лоток кювета и выход на рельеф.
