Коридор
|
<< Оглавление >> Коридор |

|
Команда «Коридор» предназначена для создания и управления проектными сечениями, поверхностями и откосами, созданными на них.
Диалог коридоров состоит из четырех вкладок:

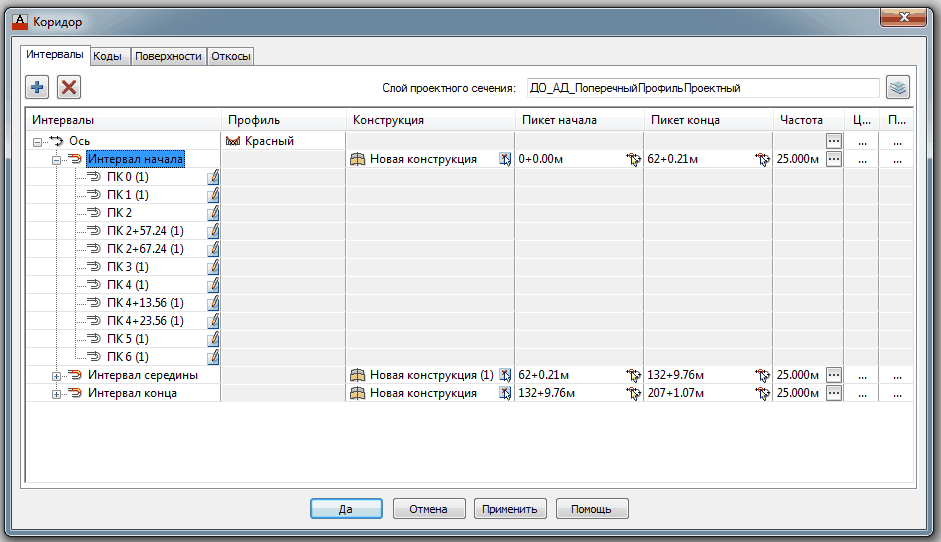

1.Интервалы. Данная вкладка позволяет задавать интервалы применения конструкций проектных сечений, задавать цели сечений, редактировать параметры отдельных поперечников, задавать шаг для неявных сечений и прочее.
Несмотря на то, что интервал задается диапазоном пикетов, область применения проектных поперечников ограничена линиями сечения, которые попадают в диапазон. Например (см. рис) первый интервал («интервал начала») ограничен пикетами 0+00 и 62+0.21, хотя реальная область применения конструкции будет отграничена интервалом [0+00, 6+00], т.к. последняя линия сечения, которая попадает в «интервал начала», расположена на пикете 6+00.

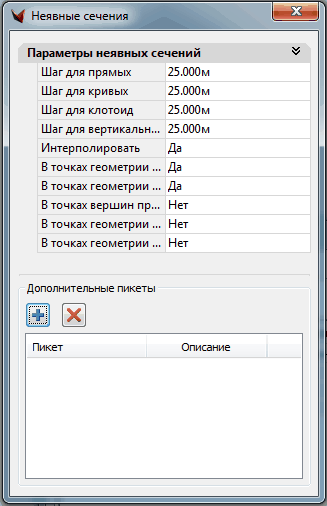

Колонка «Неявные сечения» позволят задать частоту дополнительных сечений между соседними линиями сечения.

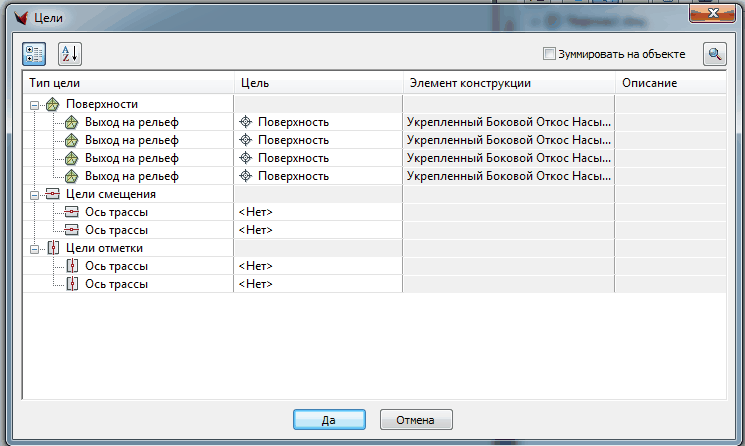

Колонка «Цель» позволяет задать цели конструкции для отдельного интервала или для всех интервалов вместе.

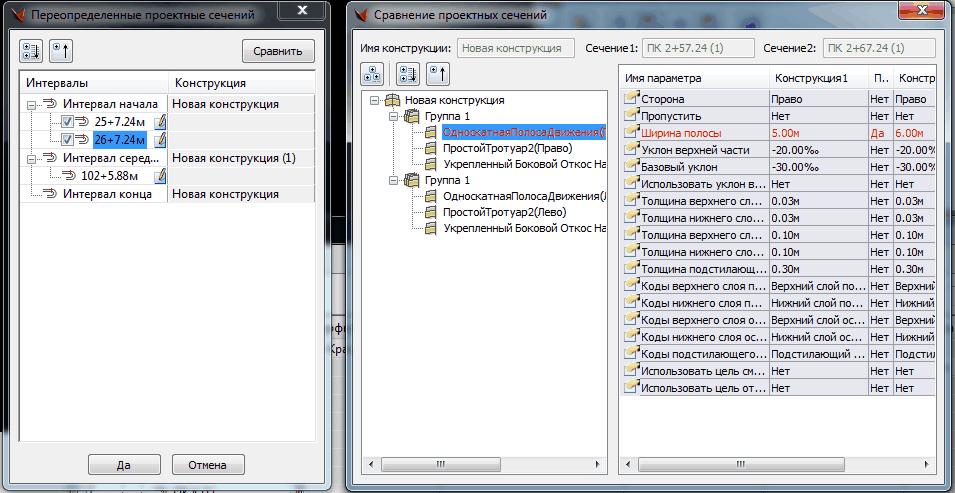

Колонка «Переопределено» дает возможность быстро посмотреть список линий сечения, на которых были переопределены один или несколько параметров конструкции. При этом если выбрать два сечения с одинаковыми базовыми конструкциями, то, вызвав команду «сравнить», можно увидеть, в каких именно параметрах заключается различие между сечениями.
2.Коды. Позволяет увидеть все коды точек, звеньев и фигур, которые используются в сечениях. Тут также можно указать стиль набора кодов для сечений.

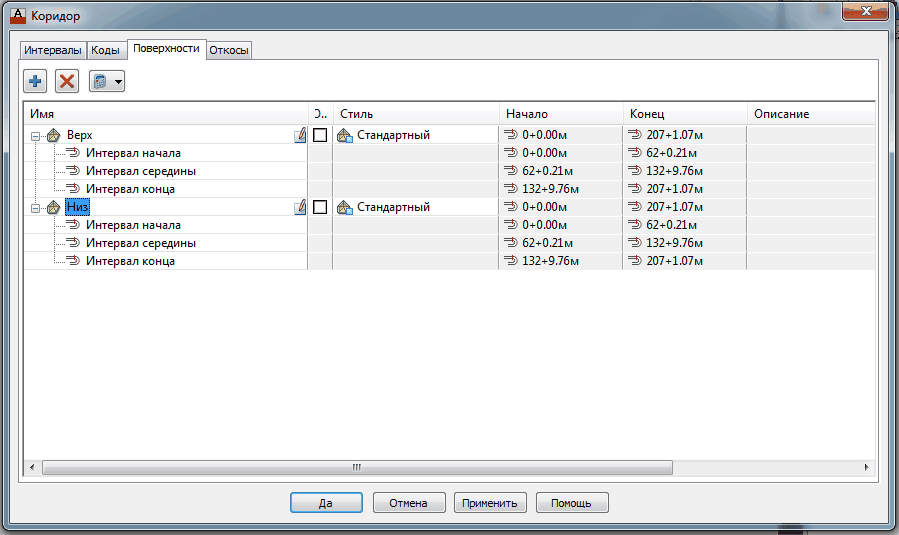

3.Поверхности.
4.Откосы.
Последние две вкладки дают возможность создавать, редактировать и перестраивать поверхности и откосы, построенные на базе проектных сечений.
Флаг «автоматически обновлять» позволяет включать/отключать автоматический расчет поверхностей и откосов при изменении параметров коридора. При этом в диалоге присутствует возможность принудительного расчета (кнопки «рассчитать» и «рассчитать все»).
