Создать рельефную поверхность
|
<< Оглавление >> Создать рельефную поверхность |

|
По созданным проектным сечениям можно создавать поверхности:
• трехмерные, т. е. рельефные,
• двухмерные поверхности (сечение поверхности) по линии сечения.
Для создания трехмерной поверхности нажимаем в инструментальном меню кнопку "Создать поверхности"
и указываем трассу.
Выводится диалоговое окно создания поверхности рельефа по проектным поперечникам, который состоит из трех вкладок:
• Общие,
• Линии сечения и
• Поверхность.

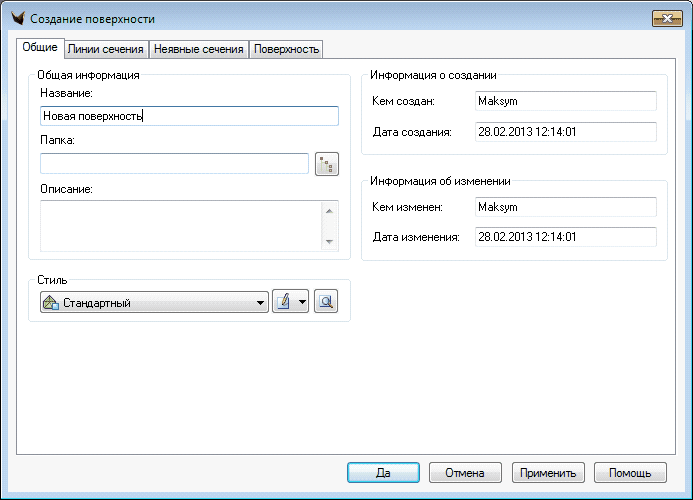

Вкладка «Общие»
Указывается имя поверхности, описание, стиль отображение и папка, в которой будут храниться параметры созданной поверхности. Доступ к описанию поверхности (для редактирования, пересоздания и т.п.) осуществляется через проводник чертежа в ветке дерева, которая соответствует выбранной трассе.
Создание папок позволяет группировать поверхности по логическому принципу.
Внимание: описание поверхности – это, фактически, набор правил, которые позволяют создать рельефную поверхность, учитывая текущее положение элементов на чертеже. При удалении рельефной поверхности описание поверхности остается, что позволяет пересоздать ее в будущем. Удалить описание поверхности можно только через команды контекстного меню в проводнике чертежа. При удалении описания рельефная поверхность может как удаляться из проекта, так и оставаться нетронутой (в зависимости от настроек коридора).

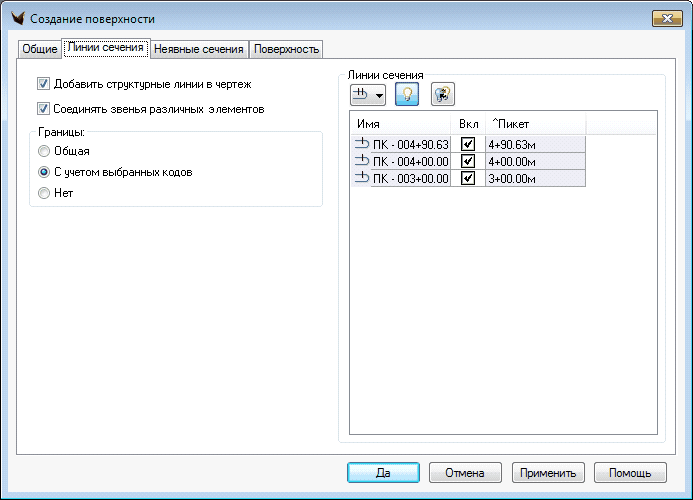

Вкладка «Линии сечения»
Позволяет задать линии сечения, проектные поперечники которых будут участвовать в создании рельефной поверхности коридора.
При установке флага «Соединять звенья различных элементов» структурные линии по поверхности могут проходить не только по одноименным элементам конструкции, но и соединять звенья и точки различного типа. Например, при переходе выемки/насыпи включенный флаг позволит соединить одной структурной линией внешнюю кромку звена выхода на рельеф. Если флаг выключен, то звенья выемки не будут соединены со звеньями насыпи.

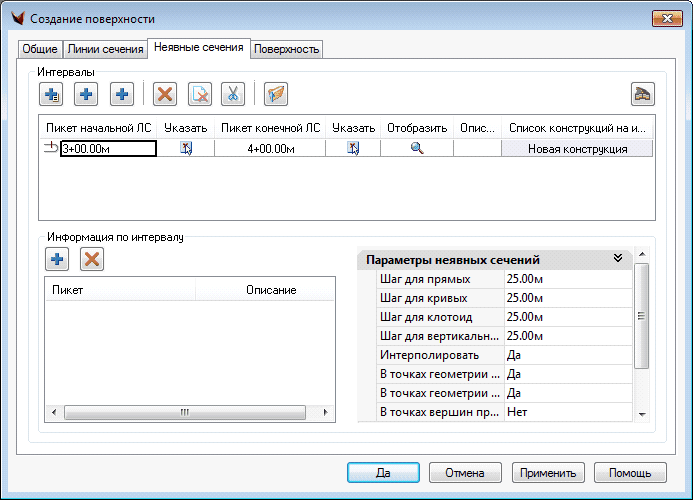

На вкладке «Неявные сечения» можно добавлять интервалы с дополнительными неявными поперечниками

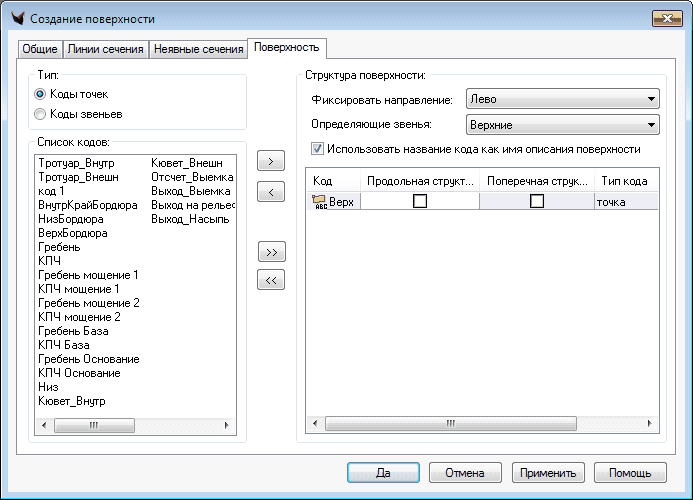

Вкладка «Поверхность» предназначена для ввода основных параметров, которые, фактически, определяют ту или иную поверхность.
Основными определяющими параметрами являются коды точек и звеньев, по которым будет создана поверхность. По выбранным кодам создаются сечения поверхности (на каждом поперечнике), которые могу быть соединены структурными линиями вдоль трассы (при необходимости – с дополнительной дискретизацией). Поэтому важным является корректность присвоения кодов точкам и звеньям конструкций, которые принимают участие в создании поверхности.
Внимание: если поверхность строится по разным конструкциям (т. е. поперечники, по которым строится поверхность, созданы на основе различных конструкций), то в первую очередь соединяются точки/звенья (двух последовательных поперечников), которые соответствуют элементам конструкции с одинаковым типом и одинаковым именем. Т.о. если у конструкций есть общие элементы, то им желательно присваивать одинаковые имена.

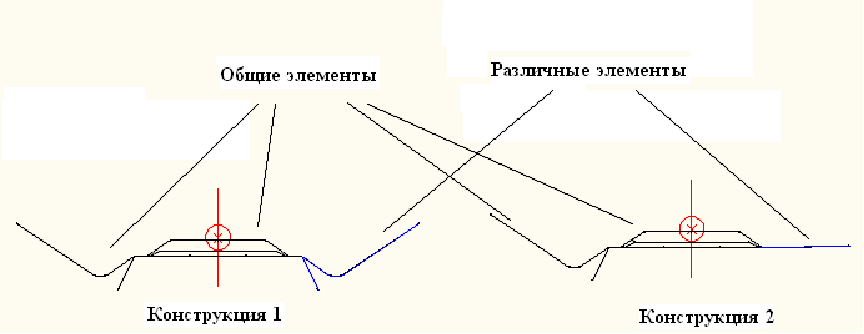

Например, предположим, что у нас есть 2 конструкции (конструкция 1 и конструкция 2). Они имеют общие элементы (балластная призма и стандартный выход на рельеф (слева)) и отличаются лишь крайними правыми элементами (стандартный выход на рельеф у Конструкции 1 и звено по откосу к поверхности у Конструкции 2).
Предположим, что проектные поперечники на трасе с ПК 0+00 до ПК 5+00 созданы на базе Конструкции 1, а с ПК 5+00 до ПК 10+00 – на базе Конструкции 2 и необходимо создать поверхность верха по всей трассе (с ПК 0+00 по ПК 10+00). Естественно, что общие элементы конструкций должны быть соединены продольными структурными линиями вдоль трассы между собой (а не между другими элементами). Чтобы гарантировать это, достаточно дать элементам конструкции «балластная призма» и «стандартный выход на рельеф (слева)» одинаковые имена в обеих конструкциях.
Замечание: задание одинаковых имен для общих элементов различных конструкций является скорее пожеланием, чем правилом. Одинаковые имена гарантируют корректное соединение общих элементов различных конструкций структурными линиями в условиях неоднозначности. В частности, в примере, который приведен выше, корректное соединение произойдет и в случае, если имена всех элементов (обеих конструкций) различны, вследствие его тривиальности.
Замечание: проектные поперечники могут существенно отличаться друг от друга (даже если они созданы на основе одной и той же конструкции) вследствие измененных параметров и элементов, которые ссылаются на внешние цели (поверхности и примитивы чертежа). Соединение различных элементов соседних поперечников (с различными именами, структурами, типами и т.п.) происходит по принципу «снаружи – внутрь». Т.е. соединение точек происходит начиная с крайних точек сечения.
Даная команда также предусматривает создание поверхности только с одной стороны трассы (параметр «фиксировать направление»). Это позволяет создать различные (не соединенные между собой) поверхности по одинаковому набору кодов слева и справа от трассы.
Параметр «определяющие звенья» позволяет создавать корректные поверхности в случаях, когда звенья «накладываются» друг на друга.

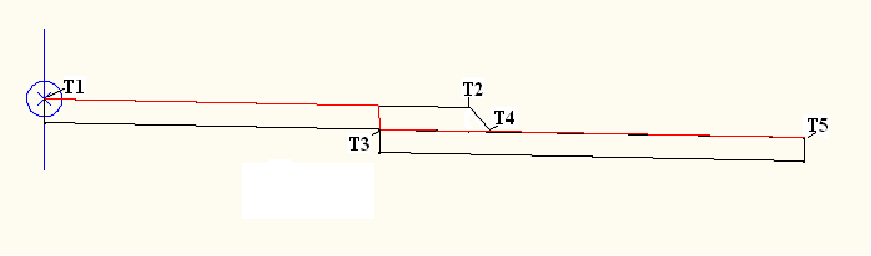

Предположим, что необходимо создать поверхность по кодам звеньев «верх» для конструкции, состоящей из двух «накладывающихся» элементов. На рисунке красным показаны звенья с указанным кодом этой конструкции – звенья (Т1, Т2) и (Т2, Т4) принадлежат первому элементу конструкции, а (Т3, Т5) – второму.

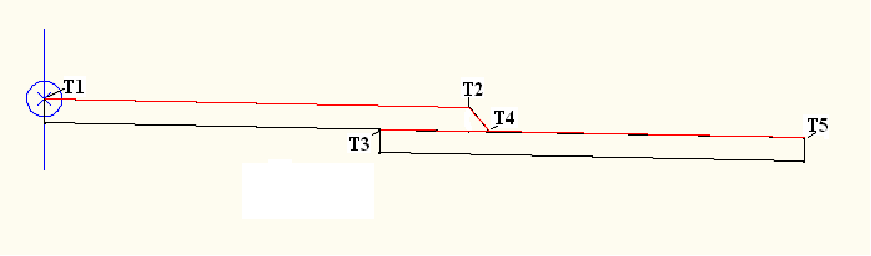

В случае, когда определяющими являются верхние звенья, сечение этой поверхности будет иметь вид:
,т. е. участок (Т3, Т4) не будет принимать участия в создании поверхности, т.к. он перекрывается более приоритетным (верхним) звеном (Т1, Т2).
В случае, когда определяющими звеньями будут нижние, получим следующее сечение:
Звено (Т2, Т4) и часть звена (Т1. Т2) будут «перекрыты» более приоритетным нижним звеном (Т3, Т5).
