Для редактирования параметров проектных сечений есть несколько способов:

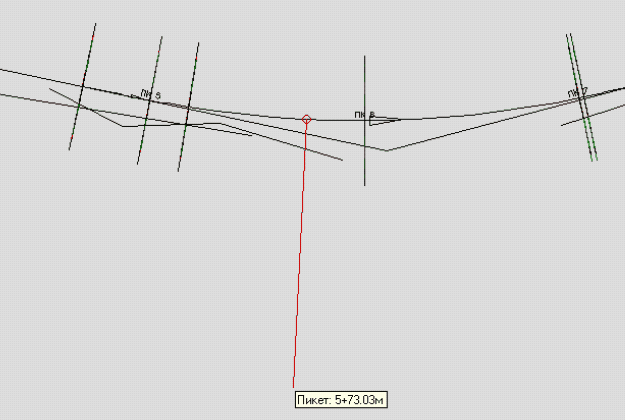

1.Выбрать на чертеже базовую конструкцию. Из контекстного меню выбрать пункт «Свойства конструкции». Выводится диалоговое окно :

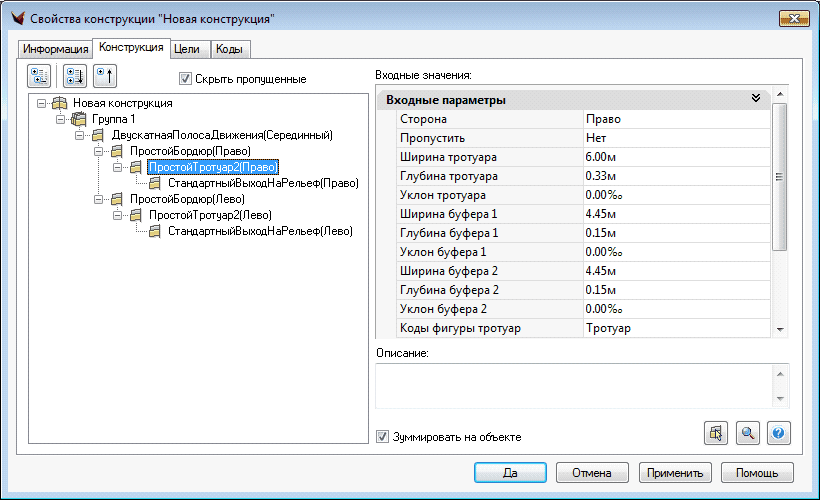

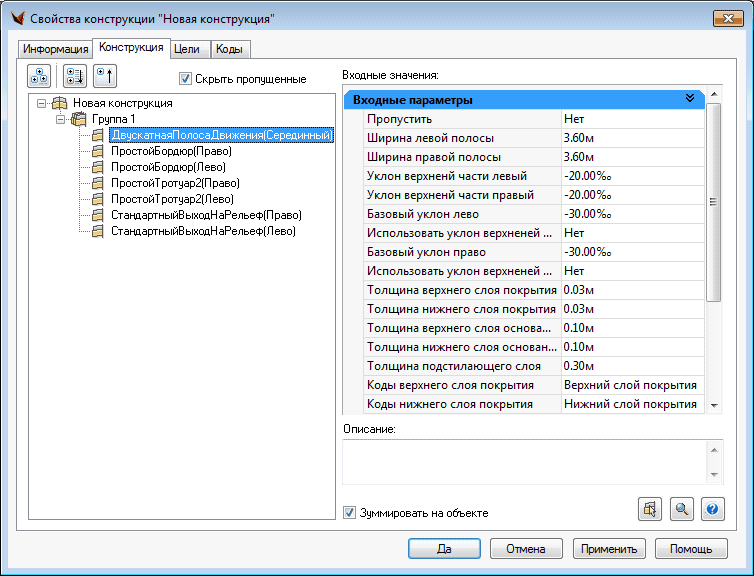

В диалоге содержится дерево созданных элементов. Дерево отображается либо по группам, либо по последовательности привязок элементов конструкции.

В правой части окна содержатся все параметры выбранного элемента конструкции. Измененные параметры после нажатия кнопки «Применить» (при включенном автоматическом обновлении) автоматически применятся ко всем построенным проектным сечениям.

2.Для изменения параметров одного сечения или диапазона сечений необходимо из контекстного меню вызвать «Свойства сечения».  Выводится диалоговое окно «Параметры сечения»



В окне четыре закладки:

·Информация,

·Конструкция,

·Цели,

·Коды.

В закладке Информация выводится название и описание выбранной линии сечения, а также персонализация по созданию и изменению. Закладка Конструкция аналогична такой же закладке, как и в окне «Свойства конструкции».  В закладке Цели задаются цели. Закладка Коды содержит список кодов для точек, звеньев и фигур.

В правом окне закладки Конструкция параметры подразделяются на:

·Шаблонные,

·Переопределенные.

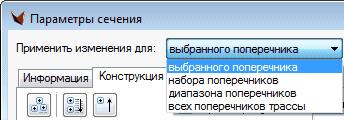

Сделанные изменения можно применить:

·для всех сечений,

·для диапазона (указываем пикеты),

·для набора сечений,

·для всех сечений трассы.

Можно изменять цели и любые другие необходимые параметры.

3.Также можно выбрать из контекстного меню команду «Редактировать параметры элемента», которая является упрощенным вариантом команды «Параметры сечения» и позволяет явно указать на чертеже необходимый элемент (не выбирая его из дерева конструкции).
