Редактирование с использованием данных вертикальной планировки

Previous pageReturn to chapter overviewNext page

При редактировании красной триангуляции, построенной по опорным точкам на осях проездов, опорным точкам в углах отмостки – "крабам" и опорным точкам планировки, связанных уклоноуказателями, автоматически редактируются отметки опорных точек (как красных, так и черных), а значения расстояний и уклонов в уклоноуказателях при изменениях отметок Z в узлах триангуляционной сети автоматически пересчитываются.

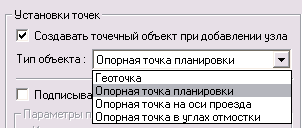

В диалоговом окне можно установить желаемый тип добавляемых пикетов: геоточки (черные пикеты), опорные точки планировки, опорные точки на оси проезда, опорные точки в углах отмостки.

604204

Например, при изменении красной отметки Z программа произведет следующие действия:

 изменит точку вставки и значение «ОТМЕТКИ» у редактируемой опорной точки согласно введенному значению;

 откорректирует (по Z) положение трехмерного триангуляционного узла (и примитивов 3D грань, в случае редактирования массива 3D граней);

 если опорная точка планировки была связана уклоноуказателями, то автоматически пересчитаются значения уклонов у этих уклоноуказателей, а при необходимости будет исправлено также их положение по XY и значения расстояний;

 перерисует предварительные красные горизонтали в соответствии с новой отметкой триангуляционного узла.

Синхронизация опорных объектов при редактировании поверхности

При редактировании поверхности (изменении отметки, передвижении или удалении узла триангуляции) происходит синхронизация – автоматическое изменение в базе опорных точек Проекта; при передвижении узла поверхности сразу обновляются точки на опорных горизонталях.
