Назначение

Элемент конструкции добавляет простое звено с указанной шириной и уклоном.

Уклон задается в процентах или в виде отношения. При построении модели коридора для создания переменной ширины и уклона могут использоваться трасса или профиль.

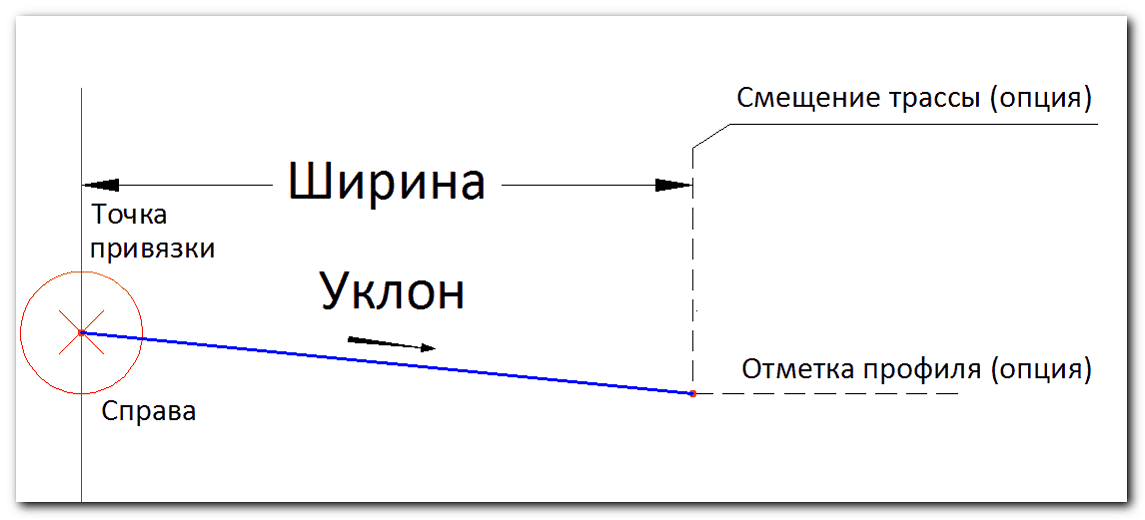

Присоединение

Точка привязки и отсчета расположена на задней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

Параметры

Показатель	Описание	Тип	Значение по умолчанию
Сторона	Указывает направление элемента конструкции.	Слева / Справа	Слева
Ширина	Ширина звена от задней кромки до указанного смещения наружной.	Числовое, положительное	3,0м.
Уклон	Уклон звена в ‰ (или в %, отношении). Отрицательные уклоны направлены вниз к концу звена.	Числовое	666.67‰ (или 66.67%, или 1:1.50)
Учитывать направление цели	Определяет следует ли менять направление элемента, если оно не соответствует положению цели или учитывать толко расстояние до цели	Да / Нет	Да
Использовать цель смещения	Указывает на возможность определения ширины звена с использованием цели смещения	Да / Нет	Да
Использовать цель отметки	Указывает на возможность определения уклона звена с использованием цели отметки	Да / Нет	Да
Скрыть звено	Этот параметр отображает или не отображает звено поверхности.	Да / Нет	Нет

Целевые параметры

Параметр	Описание	Статус
Смещение	Используется для переопределения фиксированного значения параметра «Ширина» и привязки конца звена к смещенной трассе. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения.	Дополнительно
Отметка	Используется для переопределения фиксированного значения параметра «Уклон» и привязки конца звена к профилю. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения.	Дополнительно

Нормальный режим

Звено с заданной шириной и уклоном добавляется в направлении вставки, начиная от точки привязки. Если во время моделирования коридора названию смещения трассы в плане назначено значение «Ширина», длина звена изменяется и приводится в соответствие со смещением трассы. Если параметру «Уклон» назначено имя профиля, уклон регулируется и приводится в соответствии с отметкой профиля на конце звена.

Режим компоновки

Данный элемент конструкции в режиме компоновки отображает звено с заданной шириной и уклоном.

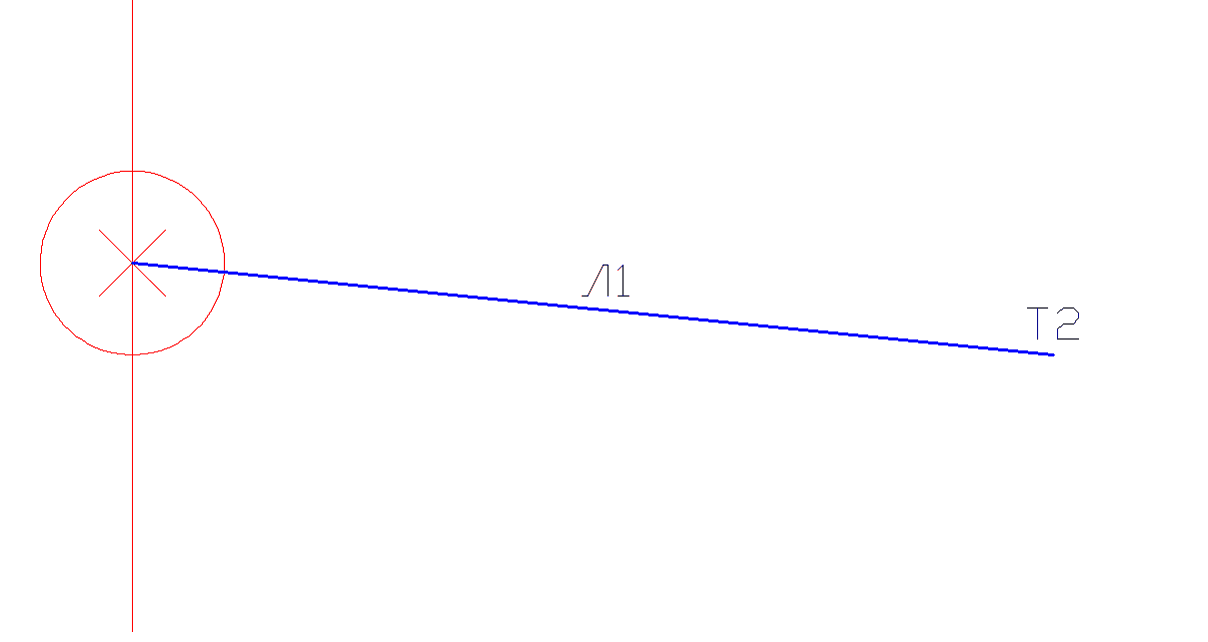

Схема кодирования
