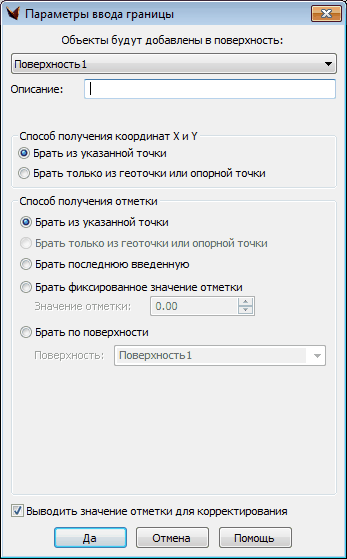

Для "внешней" границы отметки берутся из нее самой, для внутренней границы точки берутся с поверхности.

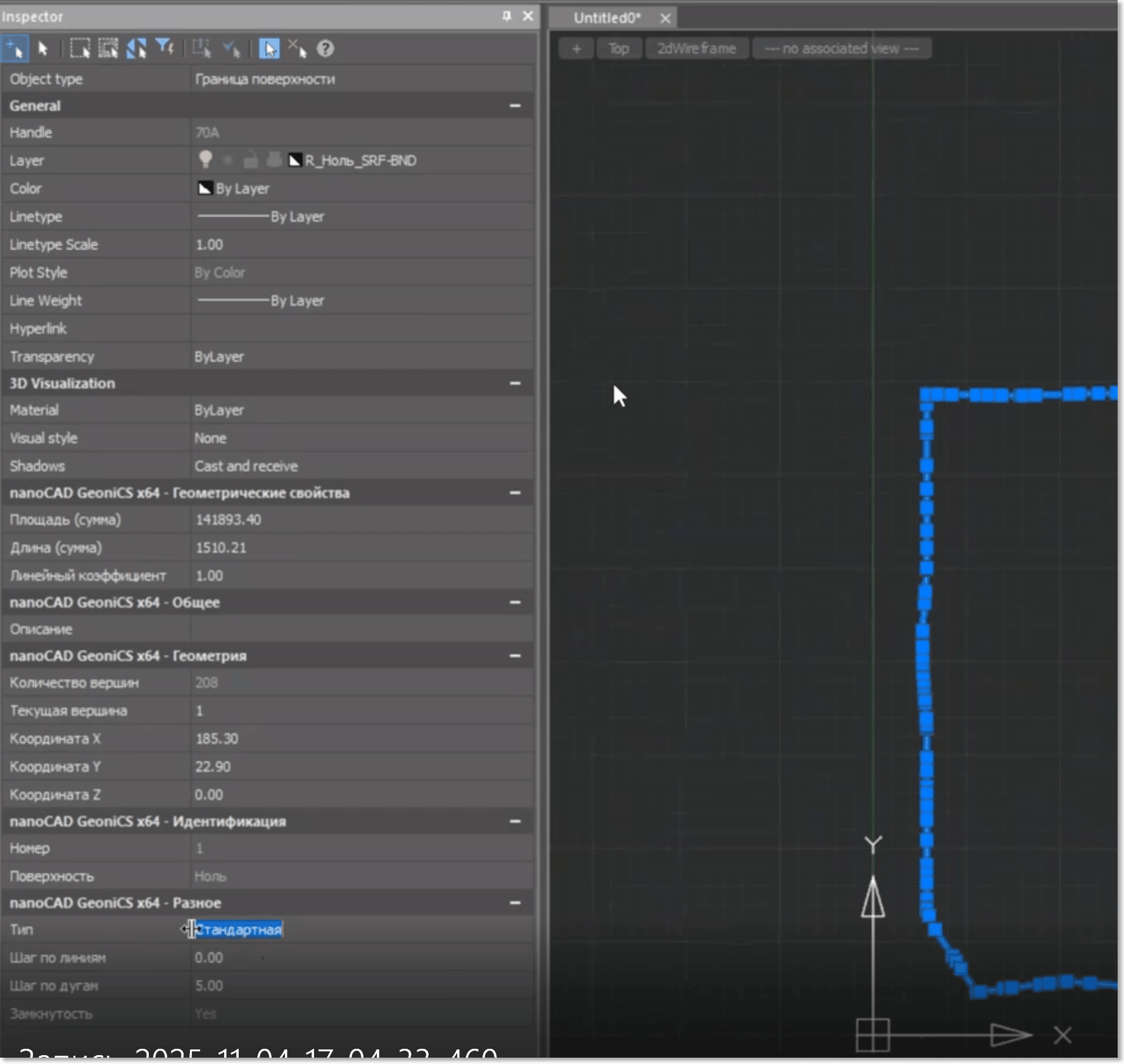

Примечание.   Операция "разорви" (по двум точкам) не предназначена для чертежного объекта граница поверхности. Так как граница – замкнутый объект (и всегда программно замыкается), то при операции "разорви" из одного объекта возможно получение неопределенного количества разомкнутых объектов (один, два, три). В версии 10.0, возможно, это и работало, но нельзя было обеспечить синхронизацию чертежного объекта граница и проектного объекта по вышеуказанной причине – что приводило к последующей нестабильной работе пакета (в чертеже одни границы, в проекте – другие).  Поэтому было решено не отключать операцию "разорви" (по двум точкам), чтобы операция "разорви"(в одной точке) работала, оставлять один объект (какой – это решает сам Автокад), замыкать его и по возможности синхронизировать с проектным объектом, что иногда приводит к странным результатам. Поэтому лучше отрисовать границу поверхности в виде 3D полилинии ([Рельеф]-[Отобразить поверхность]-[Отобразить охватывающий контур]) и с ним сделать всё, что Вам необходимо.
