Подключение границ

<< Оглавление >>

Навигация:  ТОПОПЛАН (ситуация, рельеф) > Рельеф - модель рельефа, задачи > Поверхности > Свойства поверхности > Границы >

clip1807

Подключение границ

Previous pageReturn to chapter overviewNext page

Границы определяют многосвязную область: в общем случае внутри могут быть острова и озера.

Границы являются частью входных данных для расчета поверхности. Сам расчет может производиться пользователем с учетом и без учета границ (по решению пользователя).

Чтоб внести информацию о границах во входные данные поверхности,  пользователь должен указать, какие из существующих (отрисованных в чертеже) границ должны участвовать в построении данной триангуляции.

Границы возможно выбрать групповым образом (множество примитивов или Со слоя).

Имена границ подсказываются автоматически (Boundary0, 1...), но их можно изменить. После завершения выбора они появляются в подокне статистики.

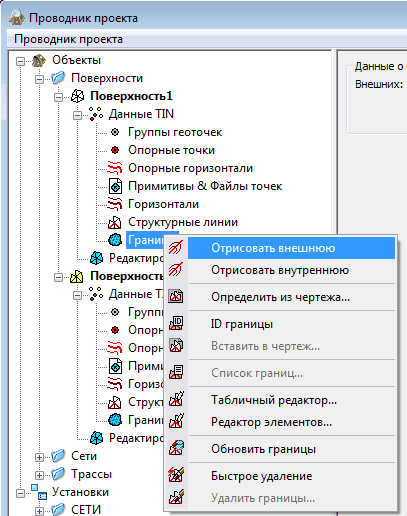

clip1394

Там, выделив их стандартным способом (в т.ч. Ctrl, Shift), ряд из них можно удалить из входных данных для построения поверхности.

Их имена можно менять в списке – прямо по месту.

В любой момент можно вновь добавить границы.

Границы не должны пересекаться между собой, т. е. могут соприкасаться, но не пересекаться или самопересекаться (пока). Ориентация границ значения не имеет. Вложенные границы программа интерпретирует автоматически.

Точки границы добавляются в триангуляцию.

Z точек границы берется из триангуляции.

При построении с границами удобно использовать флажок – "Удалять точки вне границ".

Одним из признаков «правильности» построения триангуляции с учетом указанных границ является «исчезновение» границ под ребрами триангуляции.
