<< Оглавление >> ~Поднять/Опустить участок поверхности |

|
Можно любым способом выделить грани, составляющие участок, создать по ним поверхность (Создание поверхностей из 3D граней) и Перенести поверхность.
В работе -
Исходные данные:
- поверхность,
- один или несколько замкнутых контуров – границы,
- высота поднятия или опускания, опускание со знаком "-" (возможность назначения разных смещений для разных участков).
* Контуры могут как лежать в границах поверхности, так и частично выходить за границы, в этом случае опускается только та часть поверхности, которая попадает в контур; участок, выходящий за пределы поверхности, не опускается.
** Не допускается самопересечений контура и наложения части контуров друг на друга в случае если они опускаются (поднимаются) одновременно.
*** Контурами могут быть полилинии, замкнутые структурные линии (для разрыва отдельно по верху и низу), границы поверхности -- из них берется только плановая геометрия контура.

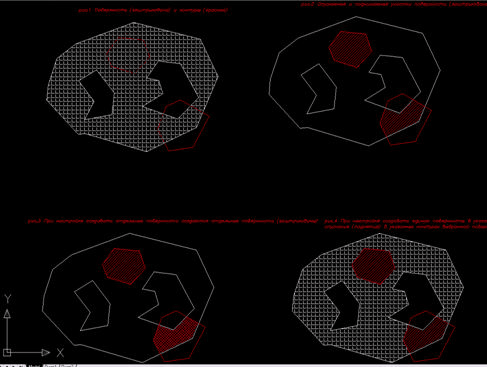

Результаты (настройки выходных данных):
- создание нескольких отдельных поверхностей для каждого выбранного контура,
- создание единой поверхности на основании выбранной со смещенными участками в выбранных контурах.
Порядок запросов:
1. Выбор поверхности
2. Выбор контуров
3. Задание величины смещения по высоте для каждого участка. По умолчанию предлагается 0, а если команда уже выполнялась – то последнее введенное значение. Сдвиг всегда идет внутрь контура.
4. Настройка результатов.
