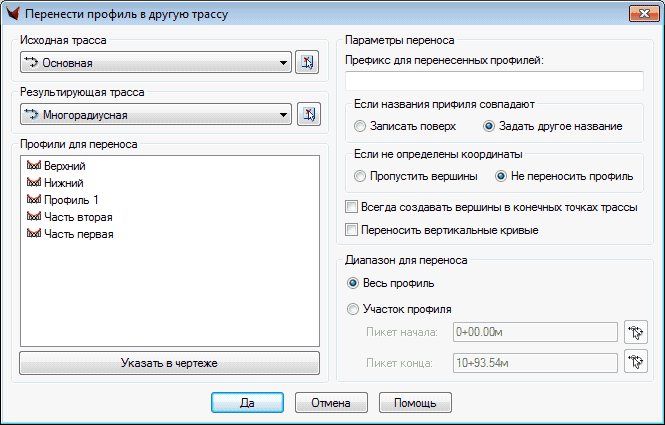

Задаются:

•       трассы, из которой и в какую переносится профиль;

•       префикс для перенесенных профилей;

•       что делать, если не определены координаты вершин (вследствие перехлестов и других эффектов) и если названия профилей совпадают;

•       а также диапазон для переноса (переносить весь профиль или только отдельный его участок).

Происходит перенос с необходимой трансформацией координат. Операция применяется для проектирования, например, вторых путей, где в качестве фона необходим профиль основной трассы.

При этом отрезки трансформируются в отрезки. Дуги трансформируются в дуги того же радиуса (т.к. профиль хранится в вершинах, а не в элементах). При трансформации изменяются только длины.

Последний флажок "Всегда создавать вершины в конечных точках трассы" вынуждает создавать такие вершины; пикетаж берется по концам трассы, в которую профиль переносится; а отметки берутся с конечных вершин того профиля, который переносится.

Примечание. В данной версии в одном окне не могут находится профили, относящиеся к разным трассам. Это будет реализовано позднее. Для таких профилей будет невозможно редактирование ручками, но другие способы редактирования будут возможны.
