Преобразование в чертеж dwg

Previous pageReturn to chapter overviewNext page

embim88

Для работы с чертежами, содержащими геоны, в платформах (AutoCAD, nanoCAD, ZWCAD) имеются Object Enabker (Поддержка объектов в nanoCAD 20 и ZWCAD).  Тем не менее, есть возможность убрать геоны и оставить только примитивы платформы.

При преобразовании в чертеж dwg все геоны преобразуются в стандартные примитивы dwg. Их число значительно возрастет и редактирование станет крайне неудобным.

Кроме того удаляется пользовательский словарь.

Таким образом при открытии в платформе не должно быть прокси-объектов.

Обращаем внимание, что операция необратима. Функциональность объектов при расчленении полностью теряется – остается только "картинка".

Для преобразования чертеж должен быть сохранен в dwg.

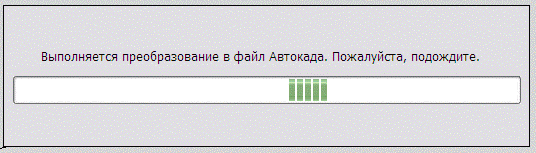

embim89

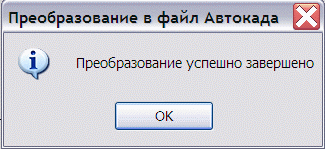

embim90

Примечание. Платформа Civil блокирует команду.

Примечание. Есть команда для создания протокола экспорта - GCCMEXPORTTOAUTOCAD_LOG, которую можно вызвать перед экспортом. Она пишет этапы в файл "ExportToAutoCAD.log", который создается в месте "c:\Users\User\AppData\Roaming\CSoft\GeoniCS 2020\", где User=текущий пользователь.

Запрос команды GCCMEXPORTTOAUTOCAD_LOG:

Протоколирование выполнения команды "Преобразовать в файл Автокада" [Да/Нет] <Да>: Д

Протоколирование включено

**** Сохранение оригинального чертежа ****

**** Запрос названия файла экспорта ****

**** Сохранение временного чертежа ****

**** Начало модификации временного чертежа ****

----- Разблокировка всех слоёв -----

--- Стирание объектов ---

Удаление словаря GEONICS

Удаление словаря Topo

>>> Cловарь Topo не найден (файл: d:\geonics\gccommon\gccmexporttoautocad.cpp, строка: 627)

----- Блокировка слоёв -----

----- Сохранение временного чертежа в файл назначения -----

========================================

Результат экспорта: OK

Begin beforeDestroy()

---- BeforeHideProgressWindow

---- AfterHideProgressWindow

---- BeforeRemoveReactor

---- AfterRemoveReactor

End beforeDestroy()
