Подписи – в изображение

Previous pageReturn to chapter overviewNext page
embim91

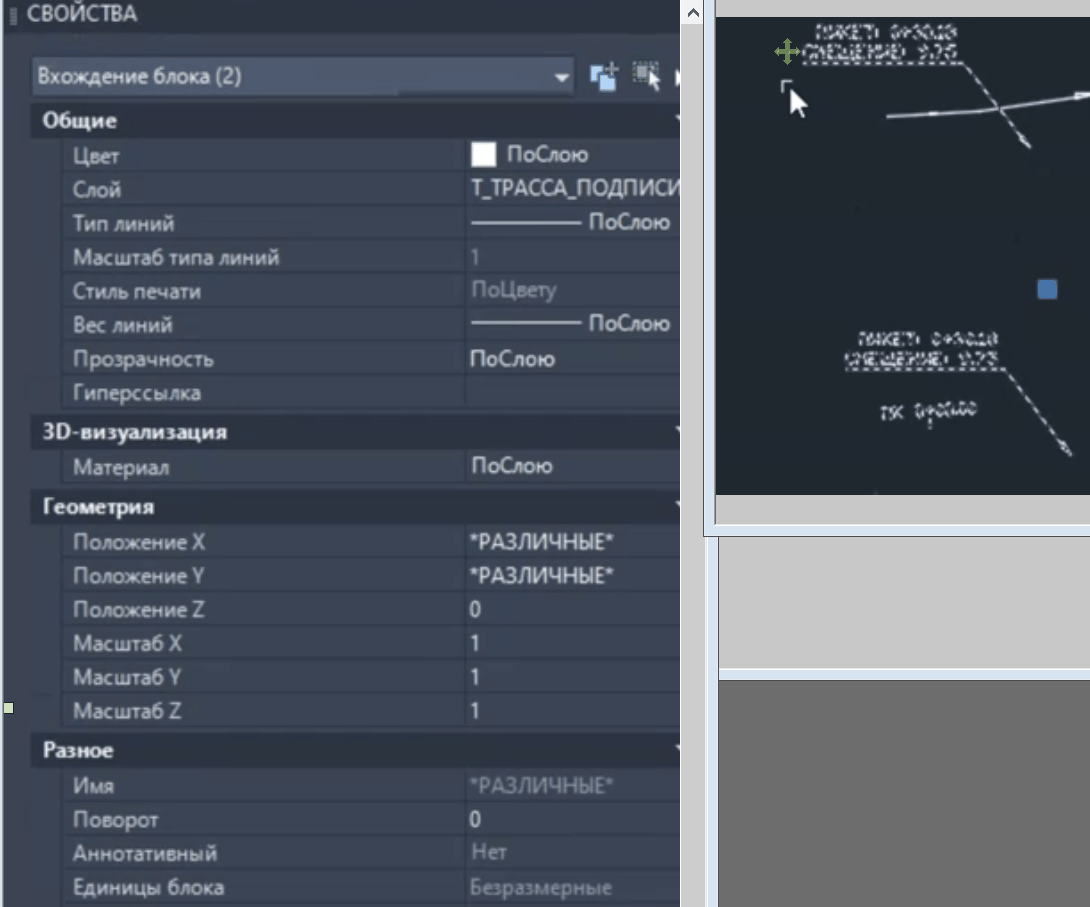

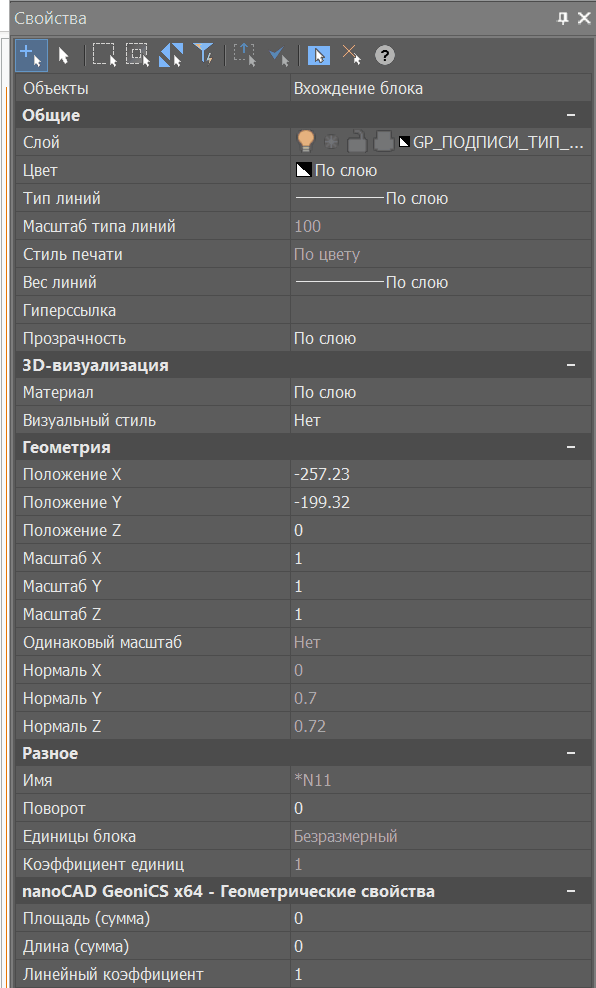

Превращает в блок все подписи и полоски выбранных геонов. Команда схожа с «Геоны – в изображение». Ее удобно использовать в тех случаях, когда нужно подготовить к печати чертеж, но при этом его нужно одновременно передавать для дальнейшей работы в другой отдел. Расчленив (взорвав) полученный блок, можно изменить расположение налезающих друг на друга текстов и т.д. При этом сами геоны остаются в чертеже, и с ними по-прежнему можно работать как с геонами.

Реальные подписи геона в объекте остаются, но у них отключается видимость. Таким образом, при необходимости можно заново отрисовать подписи и полоски, включив их отображение в соответствующих диалогах.

Команда может вызываться как отдельно из меню «Утилиты» (с запросом объектов для обработки), так и из контекстного меню отдельных геонов (обрабатывается только выбранный геон).
