<< Оглавление >> ~Тепловые сети |

|
В работе -
Кратко главные особенности:
•Наличие компенсаторов, естественные и искусственные (?),
•Наличие точек фиксации. Возможно не только наличие жесткой фиксации, но и другие виды (скользящая, пружинная),
•Несколько параллельных труб в пределах одного участка (вода туда/обратно, цепь),
•Способы прокладки: канальный/бесканальный. Соответственно, возможно наличие канала. Он бетонный и идет в спецификацию,
•Наличие изоляции для труб,
•Основным типом вершин является камера (не учитывая компенсаторы и неподвижные опоры),
•Для тепла также используются чертежи сечения труб,
•Зачастую сложная монтажная схема,
•Присутствуют трубы на эстакаде.
Изоляция есть самостоятельная сущность, у нее есть толщина.
Тип теплотрассы
Надо добавить в перечень сетей, тип теплотрассы. Для этого типа задать расстояния до других объектов и сетей. Для теплосетей есть несколько допустимых расстояний в зависимости от параметров прокладки. Для этого надо либо расширять диалоги параметров, проверки расстояний, либо плодить дополнительные типы (такие как бесканальная прокладка, канальная, наземная). Для простоты зададим по умолчанию данные для бесканальной прокладки (наиболее используемой). Если пользователю понадобится различные расстояния – он сможет создать новый тип, наследовав от теплосети, и задать значения.
Для теплосети доступны следующие типы вершин (подробнее они рассмотрены дальше).
Звездочкой помечены уже имеющиеся:
•Теплофикационные камеры,
•Неподвижные опоры,
•Скользящие опоры,
•Колодцы*,
•Угол поворота*,
•Компенсатор (конструкция),
•Подключение к зданию*,
•Подключение к сооружению*,
•Эстакада*.
Также есть ряд особенностей для сегментов. Они рассмотрены ниже.
Несколько труб в пределах одного участка
Геометрия трубы: трубы параллельны. По умолчанию координаты сегмента есть координаты оси траншеи. Также есть расстояние между трубами, между стенками труб. Для первого приближения этого достаточно. Также для сегмента есть количество труб. На первом этапе у нас все трубы будут одинаковы. Потом, когда понадобятся трубы разных диаметров, то добавим активную трубу. Вот в зависимости от активной трубы функции получения параметров и будут действовать. А пока добавляем количество труб (по умолчанию 1 штука) и расстояние между осями труб.
Итого, новые параметры сегмента:
•Количество труб,
•Расстояние между стенками труб. Доступно для редактирования, если количество труб больше 1,
•Новая версия объекта.
Канал
Подземная прокладка бывает 2 типов: бесканальная и в канале. Канал представляет собою “железобетонный футляр” вокруг трубы.
Сейчас в основном проводится бесканальная прокладка. В этом случае труба имеет изоляцию и является готовой к прокладке.
Параметры канала:
•ширина канала,
•высота канала,
•толщина пола,
•толщина стенок.
Список можно определить по чертежу.
Есть набор существующих вариантов каналов, около 15-20 штук. Параметры канала.
Поскольку прокладка – это процесс на всю сеть, то значит что и канал это сущность сети.
Может ли канал быть разным в разных участка? В пределах одного сегмента не может, так как все трубы сегмента параллельны.
Поскольку прокладка сети распространяется
В канале
На эстакаде

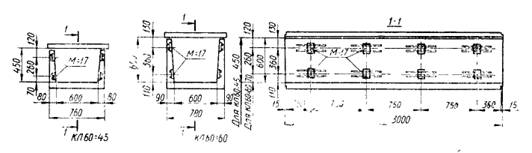

Параметры канала
В чертеже канальная сеть отображается так. Есть ось и канал.
Бесканальная – как и другие виды сетей.
Теплофикационные камеры
Теплофикационные камеры основной тип вершины. Колодцы в теплосетях применяются редко. Для класса GcNtChamber в функцю получения имени (typeVertexName) надо добавить проверку. Если есть сеть и это теплосеть, то возвращать имя “теплофикационная камера”, в других случаях просто “камера”.
Компенсаторы (конструкция)
Это будет отдельный тип вершины.
Параметры компенсатора:
•тип компенсатора (enum),
•марка,
•условный проход (для каких труб подходит),
•компенсирующая способность (сжатие-растяжение),
•габаритные размеры,
•масса,
•условное давление,
•возможно, еще назначение.
Также в базу необходимо внести набор вариантов.

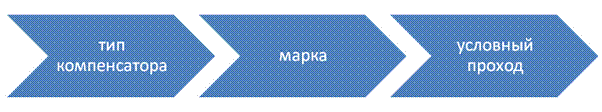

Иерархия параметров:
Таким образом, если в окне эти 3 параметра комбобоксы, и в зависимости от выбора меняются дочерние варианты.
На плане отображается прямоугольником. На профиле тоже. В 3D – ящиком.
Естественные компенсаторы

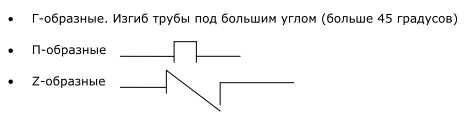

Есть основных 3 вида естественных компенсаторов:
Также для тройников возможны компенсации по аналогии с Г-образными
Для этих компенсаторов отдельную сущность выделять не будет. Компенсатор есть просто набор труб и углов. Однако в меню Теплосети нужно добавить команду Вставить компенсатор. При вызове команды будет выбор типа компенсатора -- П-образный или Z-образный (Г-образный будет просто, когда делаешь угол поворота).
В диалоге для П и Z-образных также будут параметры:
•Ширина,
•Высота,
•прямая или зеркальная вставка (по оси трубы).
Неподвижная опора

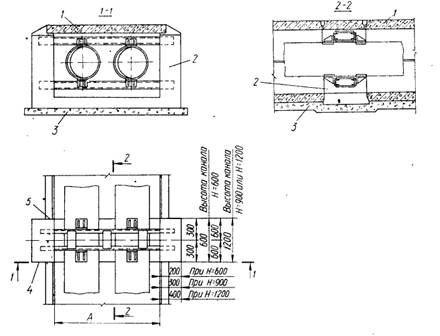

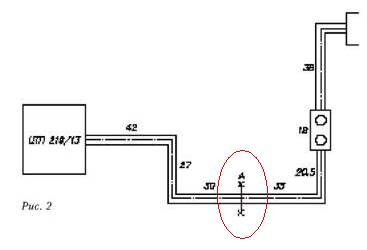

Перед входом трубы в здание и в ряде других мест могут устанавливаться неподвижные опоры. Их предназначение – закреплять положение точки трубы. На чертеже отображение обведено овалом.
Для неподвижной опоры задается тип. Есть такие типы неподвижной опоры:
•Тип Т4.00.000 (лобовая 2-ух упорная);
•Тип Т5.00.000 (лобовая 4-ех упорная);
•Тип Т5.00.000 (лобовая 2-ух упорная усиленная);
•Тип Т7.00.000 (лобовая 4-ех упорная усиленная);
•Тип Т8.00.000 (щитовая тип III);
•Тип Т9.00.000 (щитовая усиленная).
Данные по опоре потом идут в спецификацию.
На практике выглядят так:

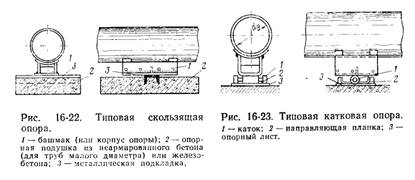

Скользящие (подвижные) опоры трубопроводов
Подвижные опоры предназначены для крепежа вдоль оси. Они исключают трение трубы о повехность и прогибы трубы. Бывают
Сечения в точке

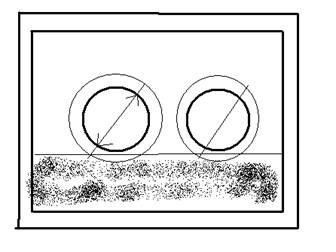

Для теплосетей также строят поперечные сечения. Они выглядят ориентировочно так.
Список элементов сечения (если они присутствуют):
•Трубы, диаметры
•Изоляция труб
•Канал
•Футляр
•Подложка песка в канале
Необходимо будет сделать команду построения сечения. После вызова идет запрос указания точки. Дальше выводится диалог для запроса параметров в отображения (слои, цвета, высота текста и т.д.). Если в точке не хватает какой-то информации (не хранится как таковая), то можно запросить в этом диалоге. Например, сколько там песка или ширина траншеи при бесканальной прокладке. Отсутствующей информации, возможно вовсе не будет.
Профиль

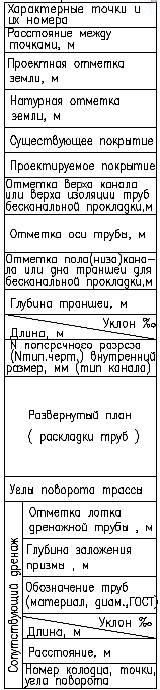

таблица для бесканальной прокладки

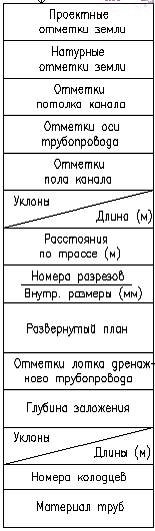

таблица для канальной прокладки с отметкой оси труб

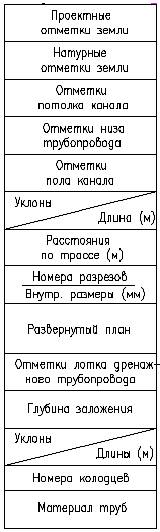

таблица для канальной прокладки с отметкой низа труб
