Таблица закреплений – это правила для генерации точек по объекту для:

•       прямых,

•       кривых,

•       переходных кривых.

Можно использовать для профиля, для построения линий сечения и др.

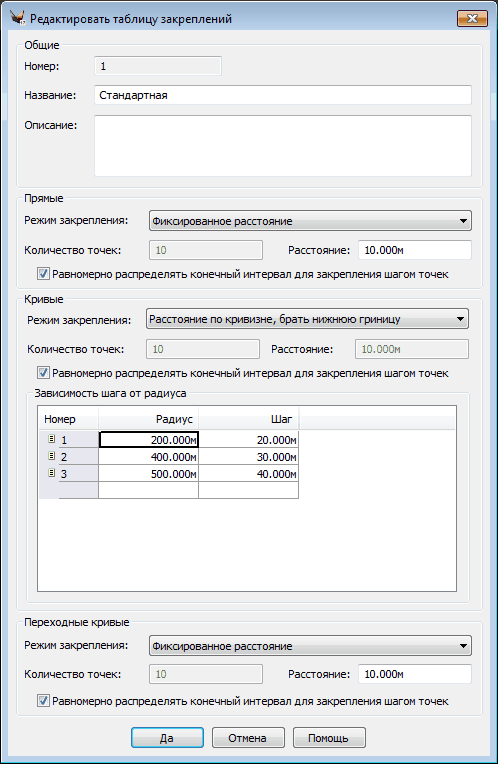

Для прямых есть три типа закрепления:

•       добавлять только конечные точки,

•       количество точек на сегменте,

•       фиксированное расстояние.

Для двух последних задается или количество точек или расстояние. Флажок равномерного распределения конечного интервала для закрепления шагом точек управляет расстоянием между точками.

Для кривых типы закрепления (два дополнительных типа):

•       добавлять только конечные точки,

•       количество точек на сегменте,

•       фиксированное расстояние,

•       расстояние по кривизне, брать нижнюю границу;

•       расстояние по кривизне, интерполировать.

Следует заполнить таблицу зависимости шага от радиуса.

Для переходных кривых режимы закрепления такие же, как и для прямых.

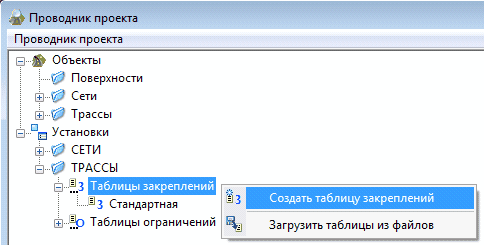

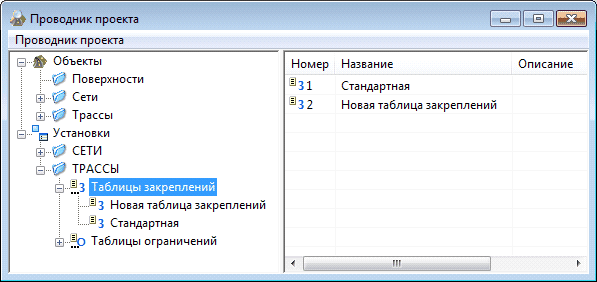

Таблицу закреплений можно:

•       создать;

•       загрузить из файла. При загрузке из файла поддерживается множественный выбор;

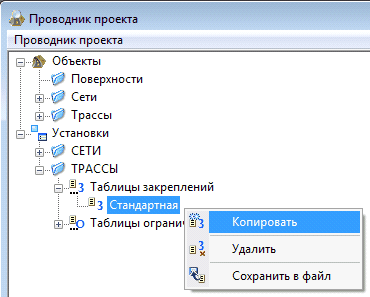

•       копировать;

•       удалить;

•       сохранить в файл.

Благодаря таблицам закреплений можно, например, генерировать сечения через любое расстояние, например, через 20 м.

При всех видах редактирования используются кнопки Применить или Вернуть. Вернуть – значит вновь загрузить данные из проекта в форму, а Применить – данные из формы сохраняются в Проекте.
