Область применения операции Автозамена:
1) картирование по модели, (см. Модель и карта, Преобразование геонов в модель)
2) изменение вида знаков в соответствии с масштабом,
3) реструктуризация по слоям.
Автозамена (картирование) и Преобразование геонов в модель – взаимно обратные операции.
Операция применяется для картирования моделей ТОПОПЛАНа, полученных из других систем или введенных в платформе.
Показаны текущие установки замены – масштаб и слой отрисовки нового объекта.
Слой берется из примитива.
Возможен выбор примитивов, в т.ч. на разных слоях, используя все возможные способы выбора.
Новые примитивы отрисовываются в соответствии с новым масштабом. Идентификация знака определяется по коду знака (если примитив-знак был создан инструментарием топоплана) или по коду слоя, если слой имеет восьмизначную кодировку. Примитивы, которые не идентифицированы по коду или слою, остаются без изменений.

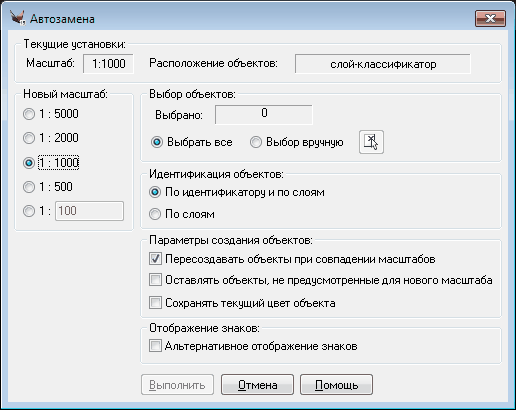

Параметры создания объектов:
• Опция «Пересоздавать объекты при совпадении масштаба» – принудительно пересоздает знаки, если исходный и новый масштаб остается прежним.
• Опция «Оставлять объекты, не предусмотренные для нового масштаба» оставляет те знаки, которые в новом масштабе нет или они не предусмотрены.
• Опция «Сохранять текущий цвет объекта» позволяет сохранить заданный пользователем цвет заменяемого объекта. Если опция выключена, цвет будет присвоен согласно классификатору.
Операция Автозамена может использоваться для изменения масштаба. Масштаб готового чертежа получает новое значение.
Отрисовка происходит в соответствии с установками операции Замена – т. е., в частности, можно отрисовать на слои с другим числом знаком, другим префиксом. Т.е. эта операция обеспечивает управляемость (= реструктуризацию) геобазы.
При автозамене сохраняются все данные объекта – метки, объектные и расширенные данные, связи с базами данных.
Для изменения отображение знаков на альтернативный необходимо установить опцию
• Альтернативное отображение знаков
Данная опция меняет параметр отображения знаков: при замене будут переопределены описания блоков в чертеже и тополиний. Возможна и обратная операция.
Данная операция применяется при вставке чертежа с топопланом в другой чертеж.
При этом необходимо:
• вставить чертеж с расчленением. Геолинии будут отрисованы линями;
• выполнить операцию автозамена для всех примитивов с пересозданием объектов.
