Создание геоточек по атрибутам блоков

Previous pageReturn to chapter overviewNext page


Геоточки можно создать по указанным атрибутам указанных или всех имеющихся в чертеже блоков.

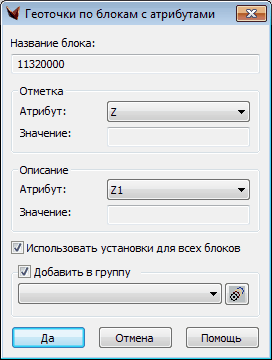

После вызова команды необходимо указать на блок. Выходит диалоговое окно

clip1148,

в котором можно выбрать один из его атрибутов – тот, где содержится отметка Z (пока выбор по тэгу атрибута и значению, будет и по подсказке),

и еще один – где содержится описание.

Можно также указать, добавлять ли создаваемые геоточки в группу и, если да, то ее имя.

Имеется специальный флажок, позволяющий просматривать ВСЕ блоки и находить в них нужный атрибут с отметкой Z. Это, например, позволяет получать информацию по блокам ТОПОКАДа, если они не подняты на отметку Z (см. Работа с точечными знаками).

Этим же способом можно получить данные, например, из блоков пакета Топоград – PICKET и PICKETR.

При пустом значении атрибута берется отметка блока.

Здесь же можно добавить созданные геоточки в указанную группу.

Примечание: стандартная автокадовская функция выбора примитивов не хочет работать со слоем, в имени которого присутствует символ "#".
