Поддерживается 4 типа структурных линий. Каждой структурной линии можно задать свое описание (т. е. что это за структурная линия, например, «низ такого-то откоса»). Структурные линии хранятся в проекте, и каждая структурная линия имеет свой уникальный номер в пределах поверхности. Если структурные линии были случайно удалены из чертежа, то их всегда можно отрисовать в него из проекта (по данным проекта).

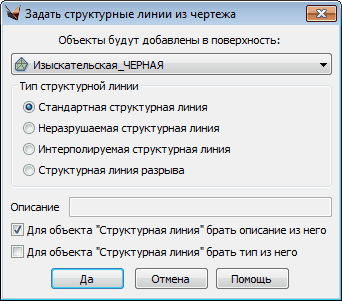

Задание. Запрашивается:
•описание структурной линии,
• тип.
Затем запрашивается выбор примитивов – по слою (по умолчанию) или по примитивам.
В качестве примитивов могут быть полилинии, 3D полилинии, геолинии.
Можно использовать меню, вызываемое по правой кнопке мыши.
При послойном выборе можно указать примитив или выйти в диалог и выбрать слои из выпадающего списка.
Выбор можно осуществить объединением разных способов.
Затем выдается запрос, удалять ли исходные примитивы из чертежа.
Структурные линии отрисовываются в чертеж.

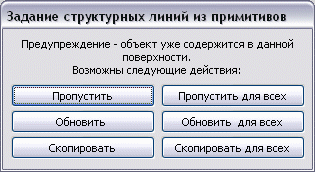

Если структурная линия принадлежит к той же поверхности, для которой и задается новая структурная линия:
• Пропустить – со структурными линиями поверхности и автокадовскими полилиниями ничего не происходит.
• Обновить – если в поверхности есть структурная линия с ID автокадовской полилинии, то эта структурная линия удаляется, а по ее ID регистрируется новая, иначе просто добавляется структурная линия под следующим ID.
• Скопировать – просто добавляется структурная линия под следующим ID (т. е. получается две структурные линии с одинаковыми данными); у выбранной автокадовской линии изменяется ID по вновь созданной.
Если структурная линия и задаваемая структурная линия принадлежат к разным поверхностям:
• IGNORE (Игнорировать) – со структурными линиями поверхности и полилиниями ничего не происходит.
• OVERWRITE (Поверх) – просто добавляется структурная линия под следующим ID (т. е. получается две структурные линии с одинаковыми данными); у выбранной автокадовской линии изменяется ID по вновь созданной.
• OVERWRITE ALL (Поверх всех) – функция OVERWRITE (Поверх) выполняется для всех выбранных автокадовских полилиний.
При попытке удалить структурные линии выдается предупреждение:
