Настройка стиля окна профиля. На чертеже необходимо выбрать окно профиля и вызвать пункт контекстного меню  «Настроить стили профилей»

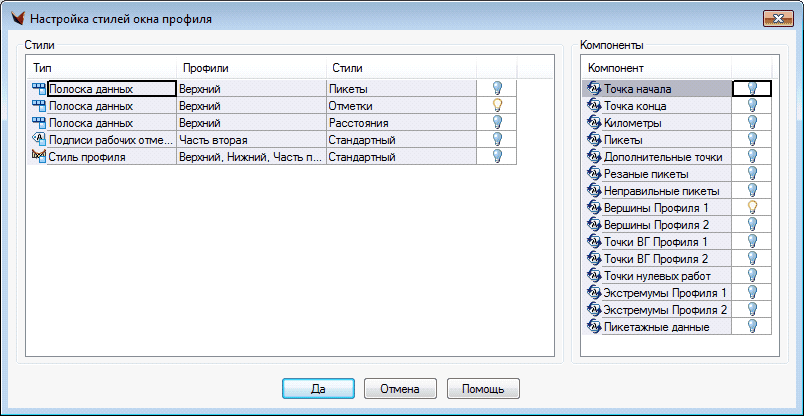

Выводится диалоговое окно, содержащее два списка (стилей и компонентов).

1. Стили могут быть трех типов:

- полоски данных окна профиля,

- подписи рабочих отметок профиля,

- стиль профиля.

Для каждого типа выводятся стили и соответствующие профили. Обрабатываются только те стили, которые используются при оформлении профилей в данном окне профиля.

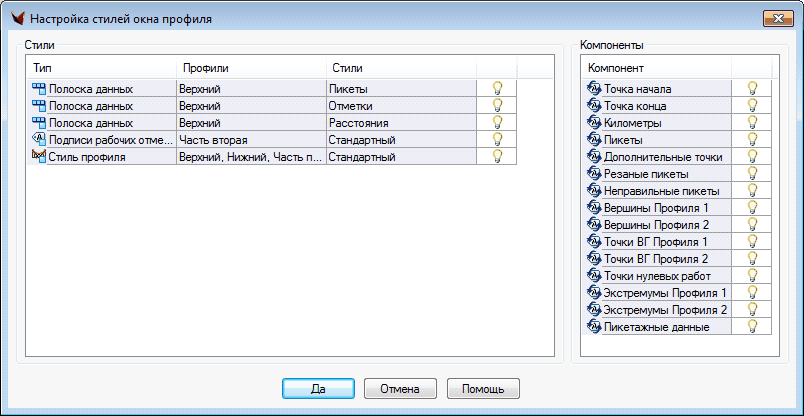

Выбор стилей осуществляется включением\выключением лампочек в последнем столбце списка стилей.

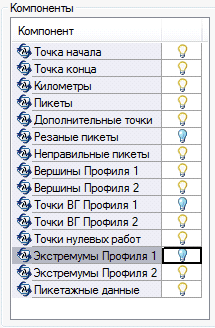

2. Компоненты. Список содержит все компоненты используемые в трех типах стилей

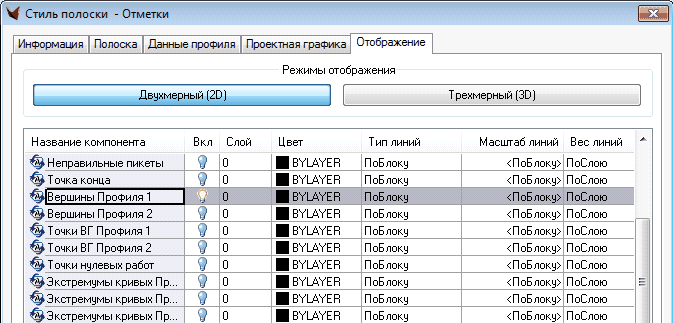

Для примера, выберем стиль  Отметки. А в компонентах оставим только отображение на вершинах Профиля 1

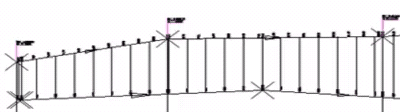

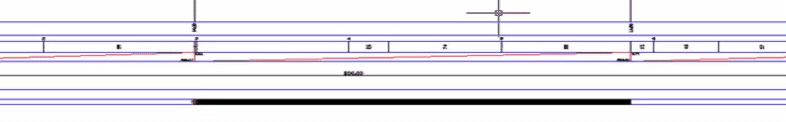

В окне профиля отобразятся только отметки первого профиля
