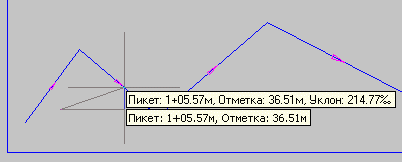

Указываем окно профиля, указываем одну точку (с привязкой или без), вторую точку (с привязкой или без), при этом ярлычок показывает информацию о координатах точки по всем профилям в окне.

В командное окно выводится информация:

Начальная точка – Пикет: 0+58.87 м, Отметка: 4.28 м

Конечная точка – Пикет: 1+34.74 м, Отметка: 11.96 м

Расстояние: 76.25 м, Уклон: 101.14‰

Изменение пикета: 75.86 м, Изменение отметки: 7.67 м

Поскольку измерения идут по окну профиля, то обеспечение того, что все профили в данном окне привязаны к одной трассе, – возлагается на пользователя (в принципе, система допускает отрисовку в одном окне профилей по разным трассам).

При этом учитываются резаные пикеты трассы.
