<< Оглавление >> Определение набора объектных данных |

|
Важно понимать, что объектные свойства ЛОКАЛЬНЫ внутри набора: они определяются именем набора и именем свойства внутри набора
Соответсвенно, одинаково поименованные свойства внутри разных наборов (даже если они были скопированы из одного набора в другой – см. ниже) – это РАЗНЫЕ свойства! Поэтому на них нельзя сделать сквозные ведомости, где фигурирует одно и то же свойство.
На название свойств можно наложить фильтр.

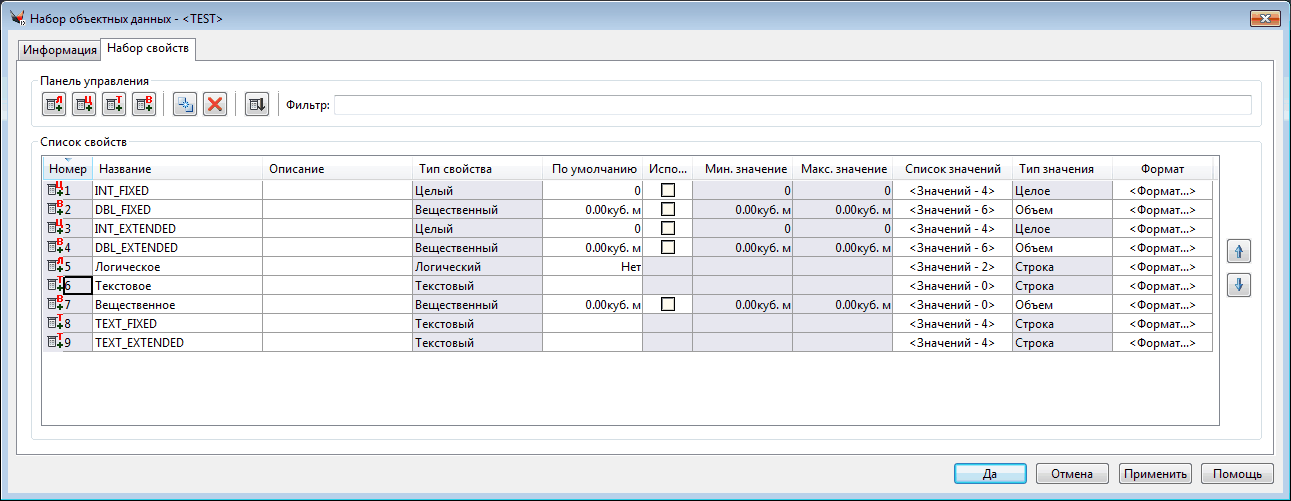

В Описании показывается число объектов, с которым связан данный набор свойств объектных данных.
При этом приписываются значения по умолчанию. Для числовых значений можно задать допустимые диапазоны значений.

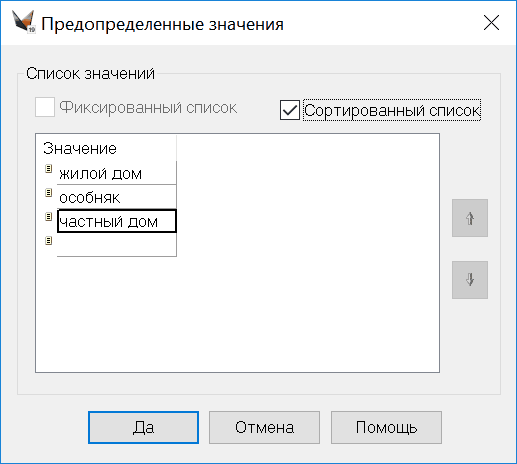

Можно задать и список возможных значений (домен).

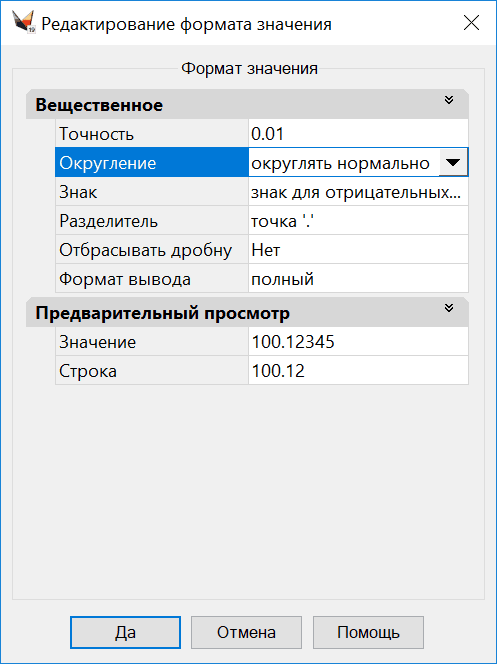

Формат:

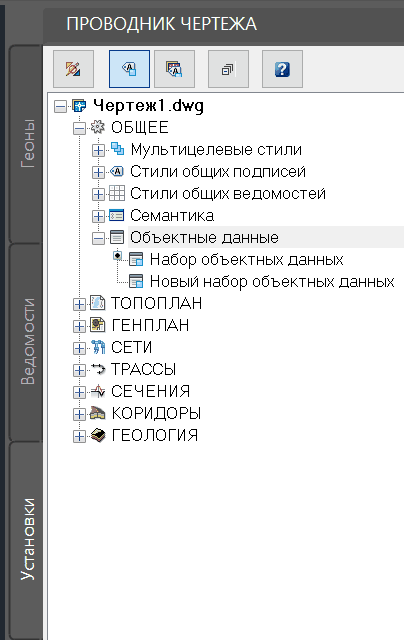

Если в наборе определены свойства, в Проводнике он выводится с точкой. Иначе – без.

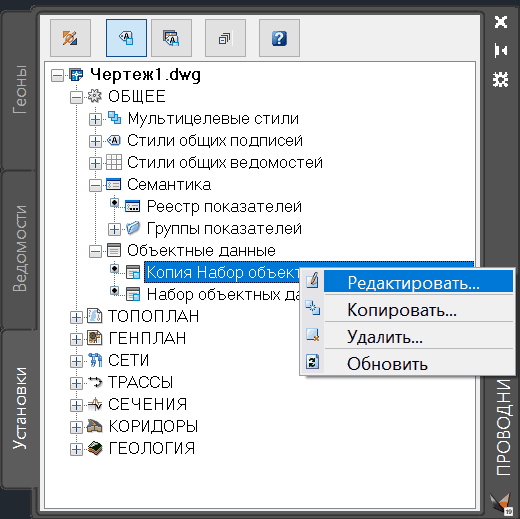

Удалять набор нельзя, если он приписан хотя бы одному объекту.
Если не приписан, то можно.

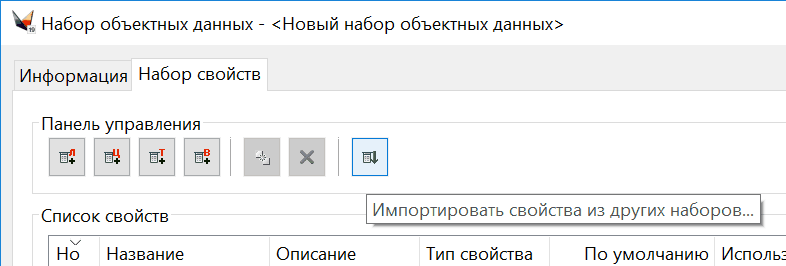

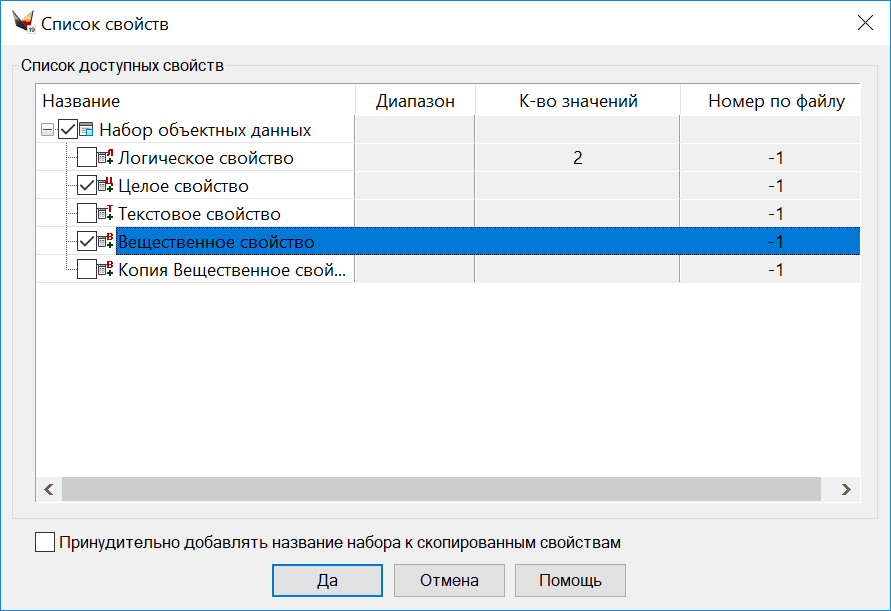

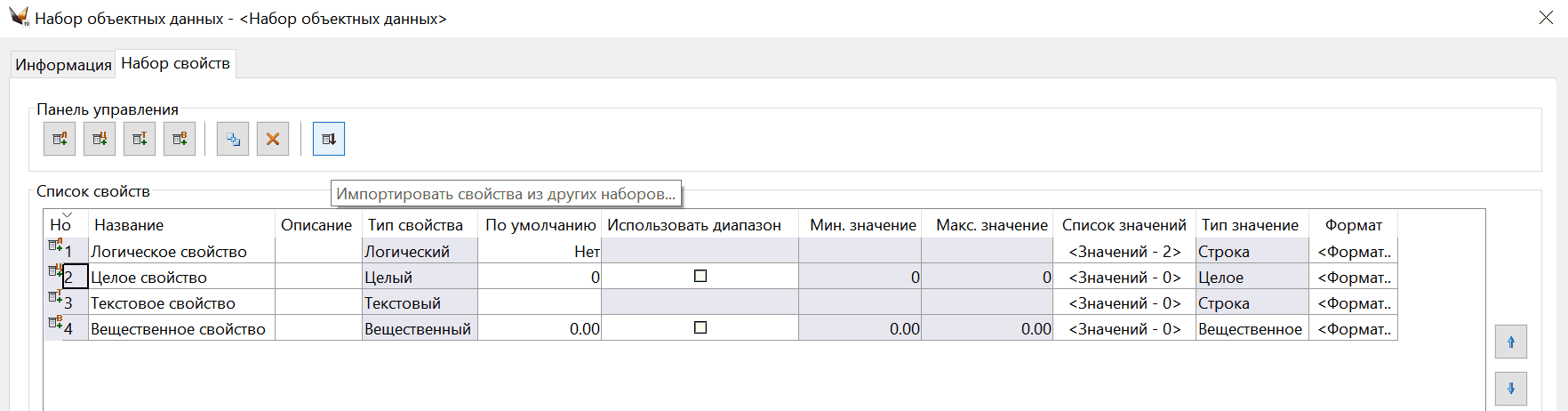

При создании свойства можно импортировать множество свойств из других наборов, существующих в чертеже.
При этом отображается диапазон и количество значений в списке (домене).

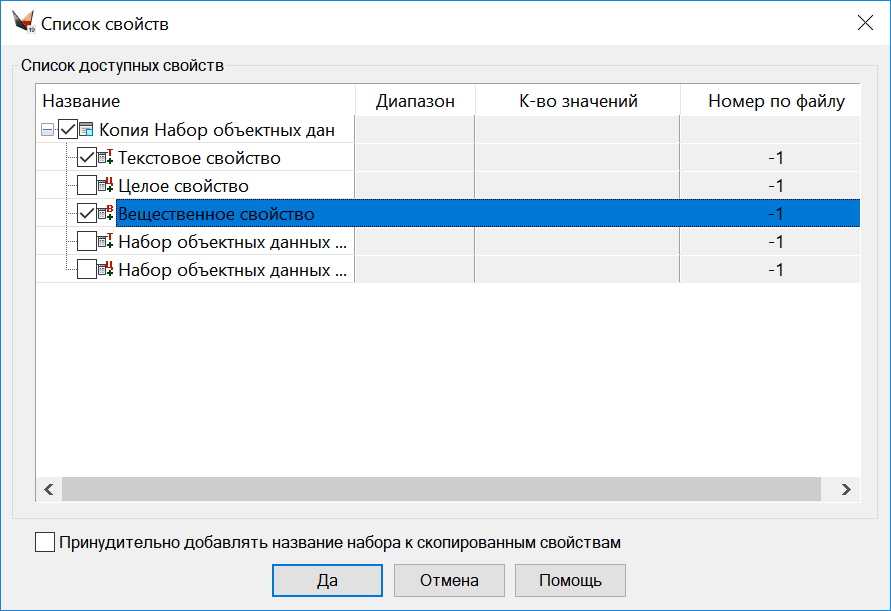

Можно по флажку принудительно добавлять в скобках название набора к скопированным свойствам.
Есть возможность копировать наборы свойств объектных данных между чертежами (см. Стили. Копирование стилей)
Две кнопки:
Сохранение объектных данных в файл и
Загрузка их из файла.
При сохранении запрашивается путь и название файла, расширение - dat.
Формат:
- информация по показателям и списки для каждого из показателей.
Загрузить из файла можно в набор объектных данных
Вызывается фильтр
При наличии имен, показатели переименовываются типа (1), (2) и т.д.
При этом сохраняются предопределенные значения - подписи, списки значений для семантики, списки гиперссылок, списки для текстовых значений, диапазоны минимум-максимум и тип значения для вещественных чисел, формат значения.
