Стили. Копирование стилей
|
<< Оглавление >> Стили. Копирование стилей |

|

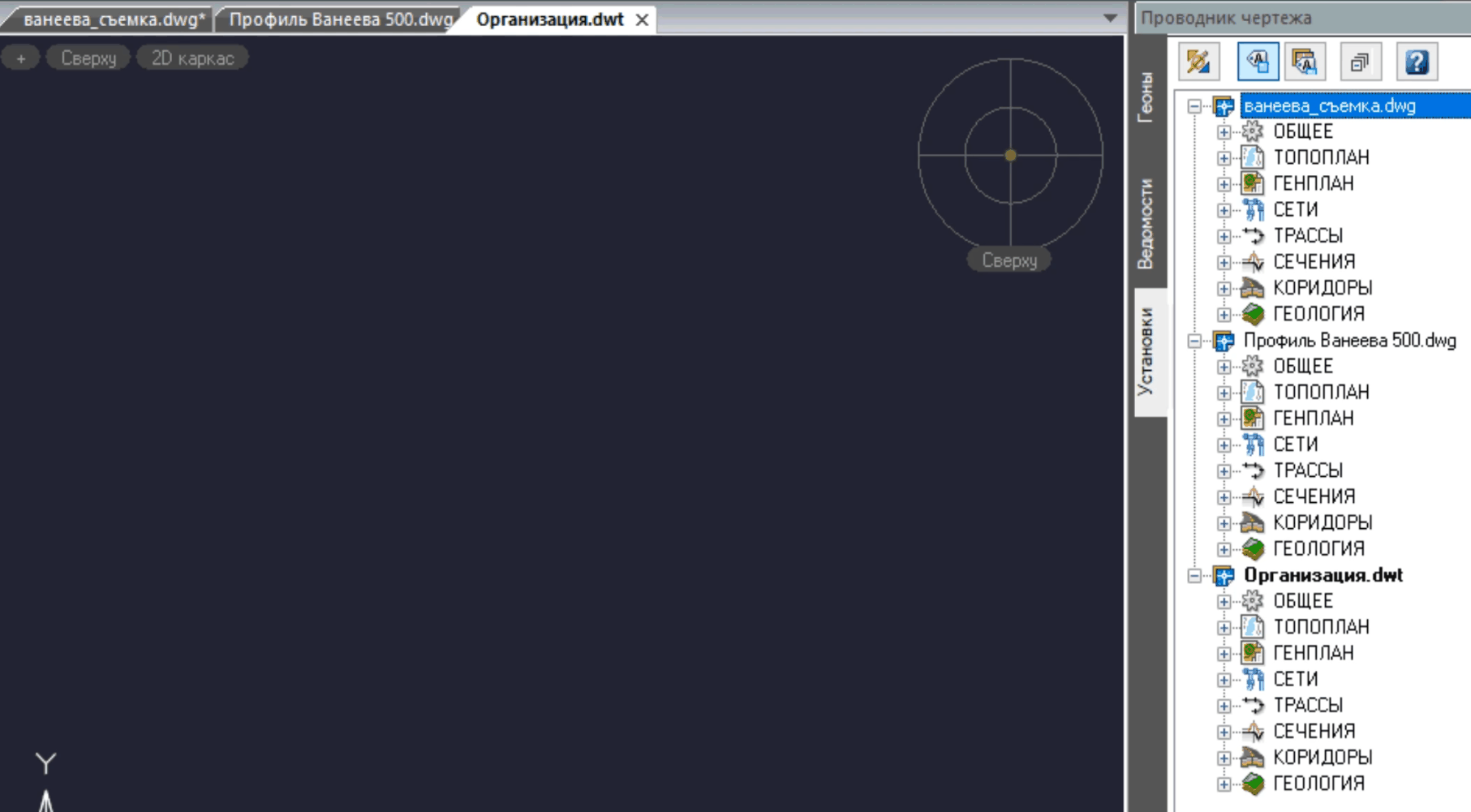

Закладка Установки
Сверху находятся четыре кнопки (фактически, это развернутая матрица два на два). Залипает всегда одна из кнопок.
Первая оппозиция: первая и третья – работа только с текущим чертежом, а вторая и четвертая (с красным) – со всеми открытыми чертежами в сеансе.
Вторая оппозиция: первая и вторая – и установки, и стили подписей; третья и четвертая – только стили подписей.
Вариант по умолчанию – вторая кнопка: активный чертеж и выводить стили и для геонов, и для подписей.
Самая левая залипающая кнопка – статус стиля. Если кнопка включена, то для стилей, на которые ссылается хоть какой-то геон или субгеон в чертеже, будет выводиться оранжевый треугольник. (Если все такие геоны удалить, то треугольничек для стиля исчезнет.) По умолчанию кнопка отключена, т. к. отслеживание завязки стилей на геоны замедляет работу системы. С другой стороны, можно видеть незадействованные стили и удалить их.
По правому щелчку на имени чертежа выходит меню:
На объектах:
Меню, выходящее по щелчку правой кнопкой на пункте дерева, позволяет создать новый стиль, редактировать стиль, копировать стиль и создать для стилей подписей новый стиль наследованием (в работе). Кроме того, стиль можно переименовать и удалить (если на него нет ссылок, иначе система не разрешит эту операцию).
Стиль Стандартный присутствует в каждой ветви. Его нельзя удалить и переименовать.
Есть возможность копировать (перетаскивать) стили между чертежами, переименовывать и удалять их.
Нельзя копировать: выражения, семантику (используйте чертеж, в который вставляйте с расчленением другой чертеж.)
В Проводнике чертежа между чертежами можно перетаскивать как отдельные стили, так и целые ветви (папки).
Перетащить надо на имя целевого чертежа.
Внимание: есть внешняя ссылка на чертеж в сети, которая при этом не найдена, могут возникнуть задержки при вызове контекстного меню стилей чертежа.

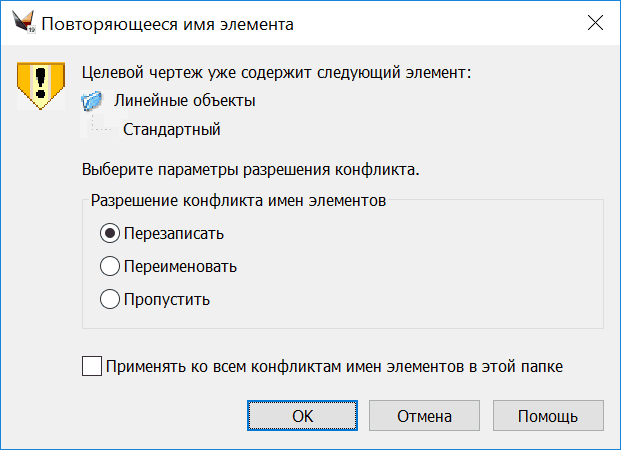

ВАЖНО: Если стиль или семантический набор в целевом чертеже уже содержит ссылки на объекты, то его перезапись невозможна - возможно только копирование с переименованием.
Выбранный вариант можно применить ко всем имеющимся конфликтам имен элементов, включив соответствующий флажок.
Выбрав нужный вариант и подтвердив его, следует выполнить команду _REGEN, т. е. обновить чертеж.
Стили второго чертежа будут применены на исходном чертеже.

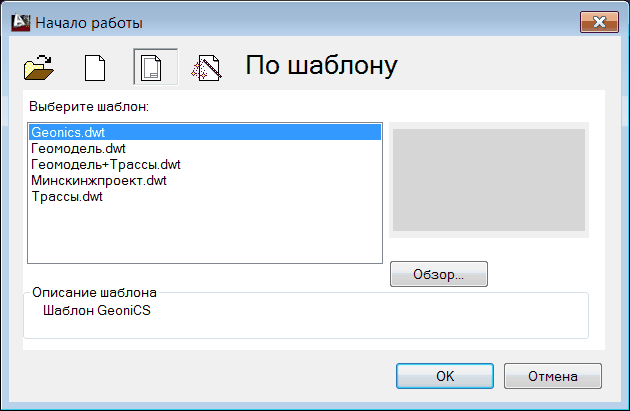

Предопределенные стили хранятся в файлах-прототипах - Шаблонах, входящих в поставку:
