<< Оглавление >> Редактирование типа тополиний |

|
Имеется связь между типами линий и правилами GeoniCS. Правила тополиний можно считать типом линий в платформе.
Загрузка типа GN_xxx происходит двумя способами:
• автоматически – при отрисовке знака,
• командой _linetype (в т.ч. вызываемой из списка типов линий Стандартной панели кнопок).
Тип GN_xxxx интерпретируется специальным образом – для него делается попытка найти соответствующее правило тополинии.
Данный тип линии, в отличие от обычных, не может быть выгружен.
Изменение типа тополинии возможно пятью способами:
• с помощью выпадающего списка типов линий,

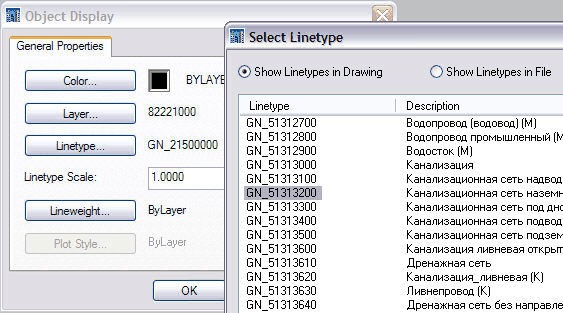

• в Map – с помощью команды ObjectDisplay (ее можно вызвать, став на примитиве и вызвав всплывающее меню по щелчку правой кнопкой мыши). В этом единственном случае видны наименования знаков
• в Менеджере свойств,
• используя Установку по образцу (команду _matchprop):
,
• с помощью операции Замена.
Возможно картирование геона геолиния, отрезков, дуг (и окружностей), облегченной полилинии, 2D и 3D полилиний.

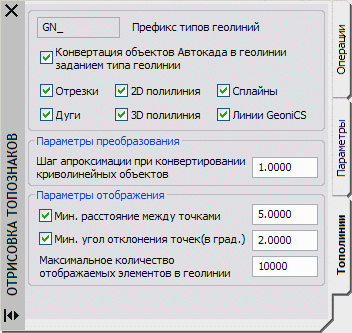

Установки управления типом линий тополиний:
Для тополиний изменения происходят сразу, а для остальных контуров – по завершении команды.
При изменении типа изменяется и семантика топообъекта (см. Подсветка типа знака).
Примечание. Устанавливать текущий тип линии GN_* не имеет смысла, т.к.:
• если в менеджере слоев для какого-либо слоя установлен тип линии GN_*, то при выходе из команды будет восстанавливаться предыдущее состояние;
• при загрузке чертежа тип линии GN_* будет автоматически заменен на Continuous. Системная переменная CelType также устанавливается Continuous.
ObjectEnabler не позволяет изменять тип линии GN_*.
Кроме того, учитываются параметры аппроксимации (при создании вершин) и визуализации (отображения).
К Параметрам преобразования относится Шаг аппроксимации при преобразовании криволинейных объектов (эллипсов, сглаженных полилиний, сплайнов) – при операциях Замена или Накладка.
К Параметрам отображения – минимальное расстояние между точками и минимальный угол отклонения точек (в градусах). В результате становится возможным отображать знаком сплайны, сглаженные полилинии, эллипсы и другие кривые. Пока эти параметры – глобальны для чертежа, но будут сделаны индивидуальными для примитивов.
Кроме того, к параметрам отображения относится Максимальное количество отображаемых элементов в тополинии.
