Рассмотрим эту функцию на примере.

Открываем чертеж существующей трассы, содержащий линии сечения в точках изменения геометрии и в точках изменения пикетов.

clip3055

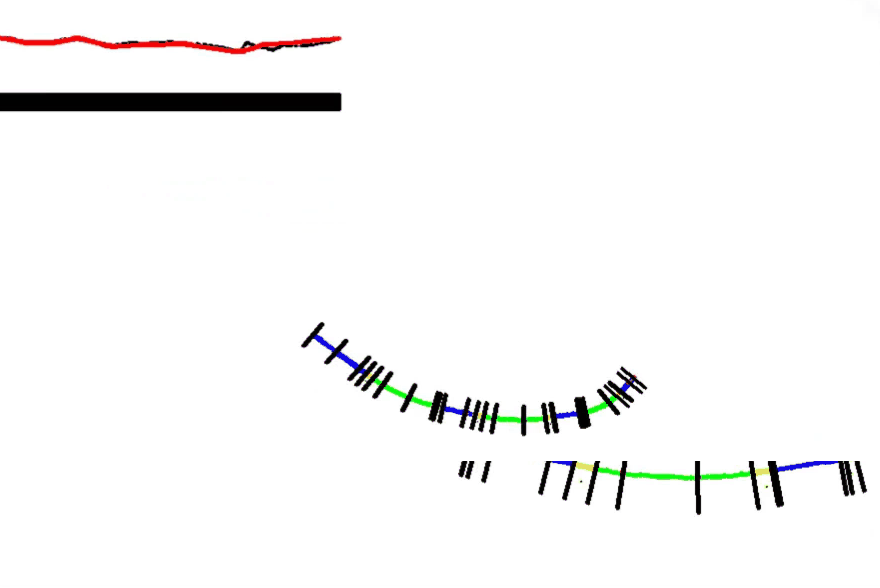

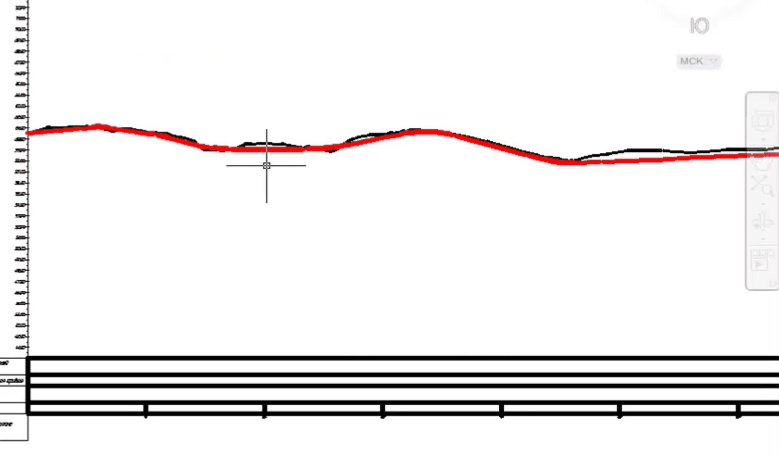

По поверхности создан черный профиль.



clip3056

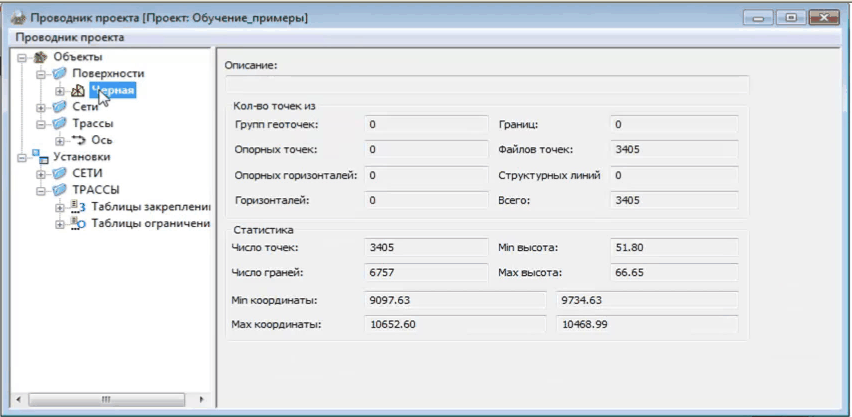

Имя поверхности – «Черная».

clip3057

Создан и красный профиль. Кроме того, в чертеже отрисованы окна сечения, созданные по всем линиям сечения трассы.

clip3058

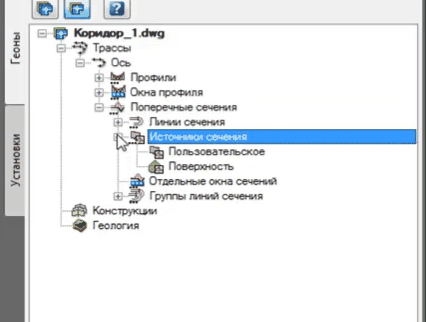

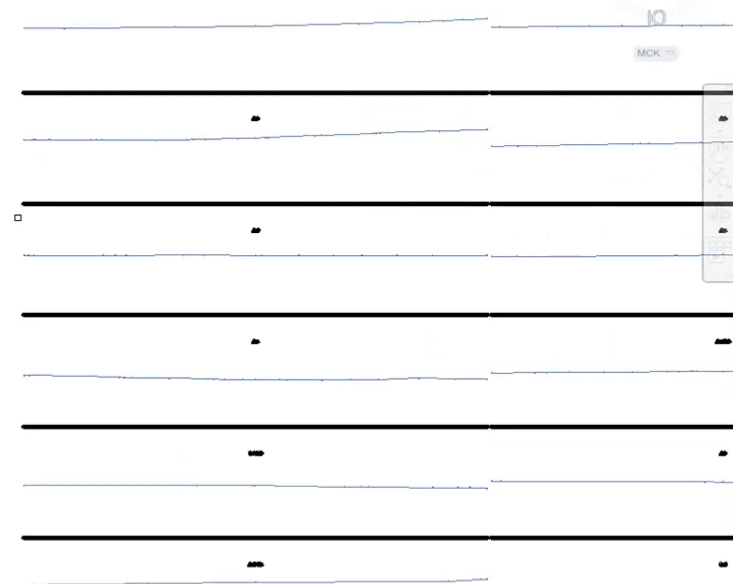

В проводнике чертежа открываем ветку «Поперечные сечения», а в ней «Источник сечения».

clip3059

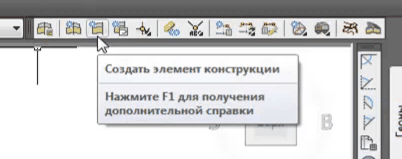

Источник сечения – это рельефная поверхность «черная». Пользовательский источник в данном случае пустой. Для создания коридора необходимо на чертеже создать базовую конструкцию, шаблон проектного сечения, который будет применен ко всей трассе. Из инструментального меню вызываем «Создать элемент конструкции».

clip3060

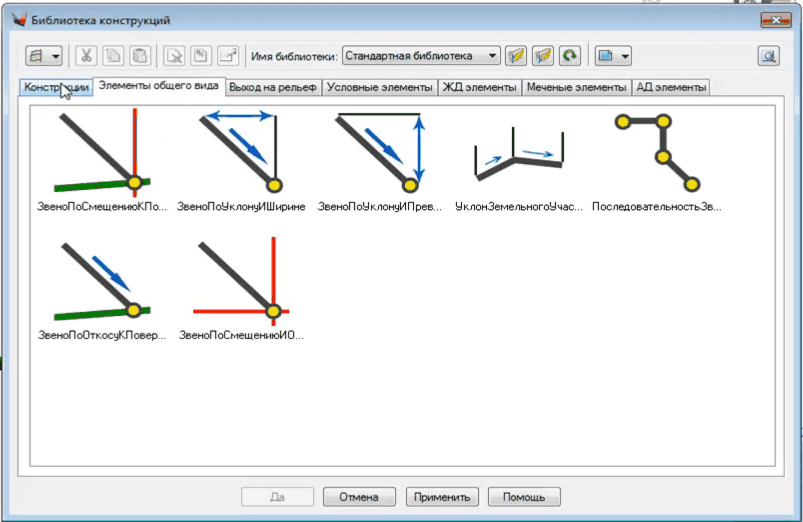

Открывается окно библиотеки конструкций.

clip3062

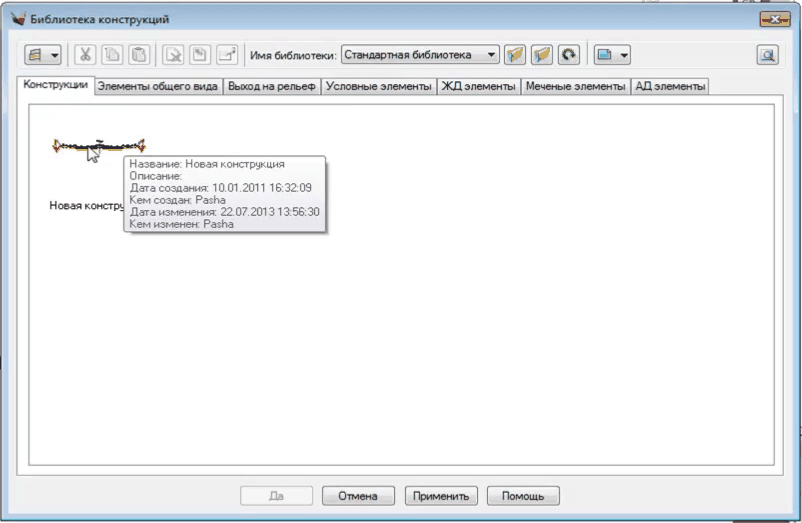

В библиотеке имеется стандартная конструкция, с которой и будем работать. Выбираем ее.

clip3061

Указываем на чертеже точку вставки и определяем параметры.

clip3063

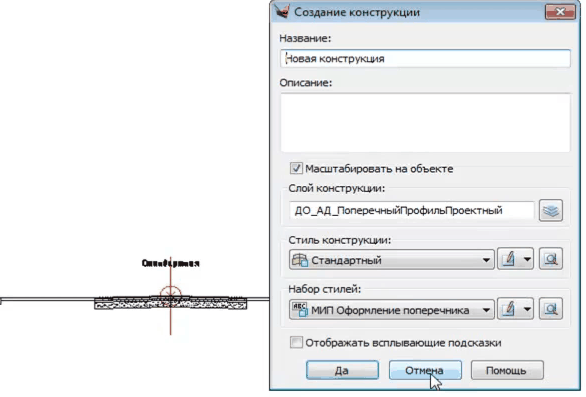

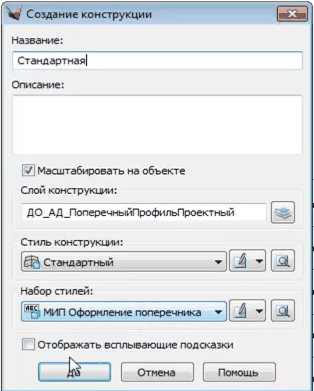

Вводим название конструкции, задаем слой и стили.

Конструкция вставлена в чертеж.

clip3064

В данном случае отображены не все элементы конструкции, это связано с текущей настройкой стиля.

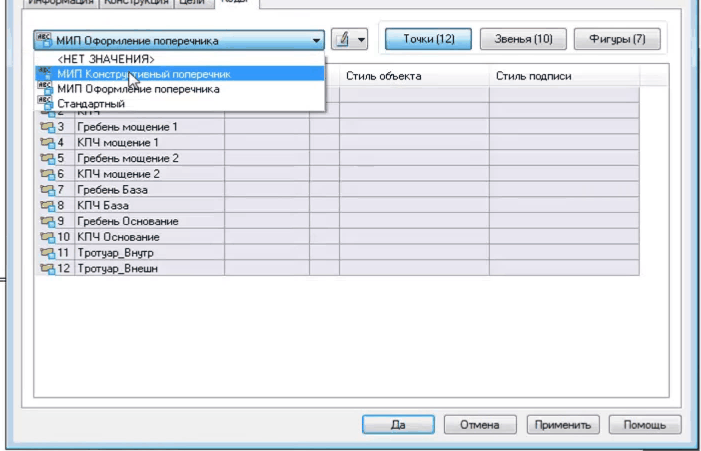

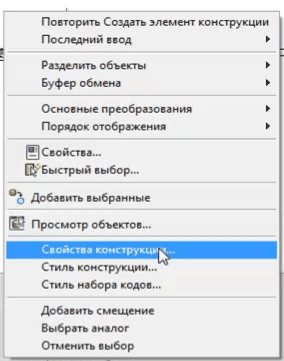

В свойствах конструкции изменим на вкладке «Коды» набор кодов.

clip3065
clip3066

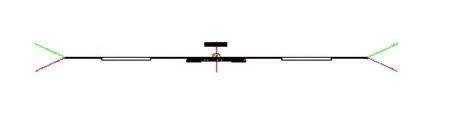

После этого на чертеже появились элементы выхода на рельеф.

clip3067

По имеющейся конструкции создадим коридор, т. е. будем применять шаблон по всей трассе.

clip3068

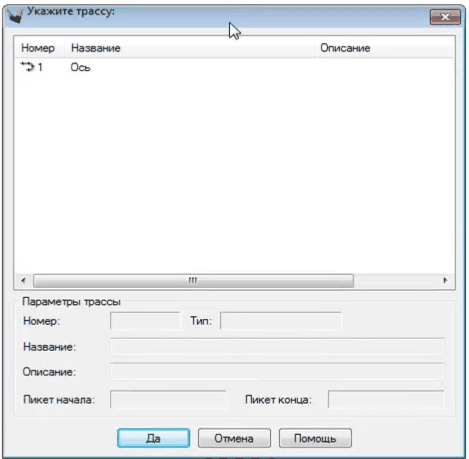

На инструментальной панели выбираем коридор, указываем трассу.

clip3069

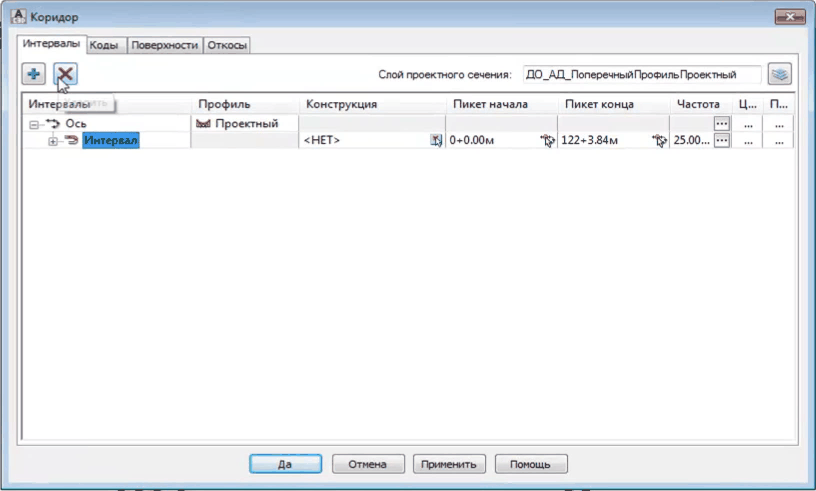

Коридор по умолчанию пустой.

Добавляем интервал и называем его «Общий».

clip3070

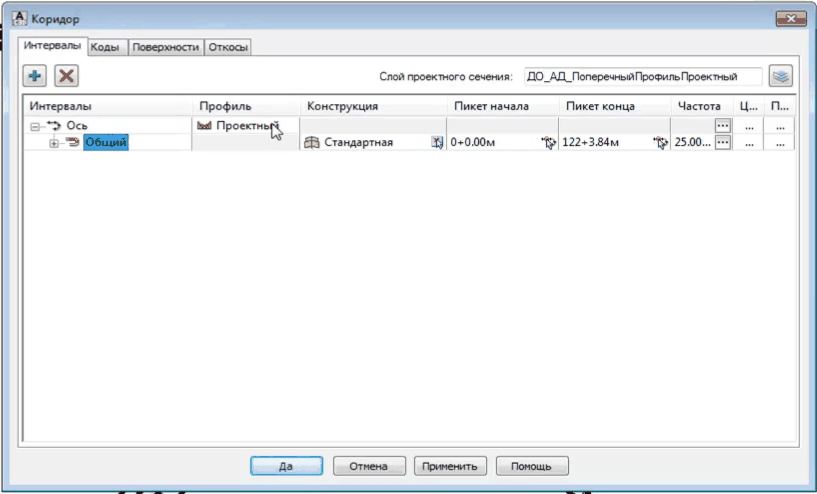

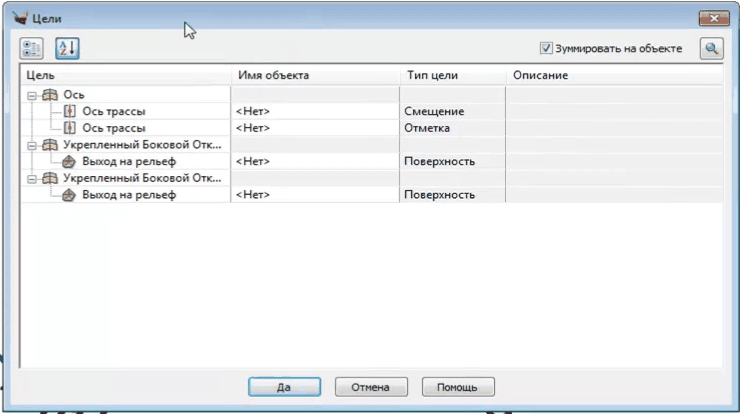

Устанавливаем профиль, конструкцию и необходимо определить цели. Некоторые элементы конструкции могут ссылаться на объекты чертежа. В данном случае имеется один такой элемент. Это боковой откос насыпи и выемки из кювета слева и справа, т. е. выход на рельеф слева и справа.

clip3071

Цели можно сортировать, как по типу (цели поверхности, цели смещения, цели отметки), так и по имени элемента.

В качестве цели может всегда использоваться точка привязки проектного сечения. По умолчанию точка привязки совпадает в плане с геометрией трассы, а в профиле с заданным проектным профилем. Цели можно изменить, создать коридор по одной трассе, а привязываться к другой трассе или другой полилинии. Это актуально, если трасса создается по оси, а проектные сечения создаются по краю проезжей части. Цели для элементов  выходом на рельеф, как правило, обязательны. Если же цель не задана, то элемент выхода на рельеф не будет отрисован.

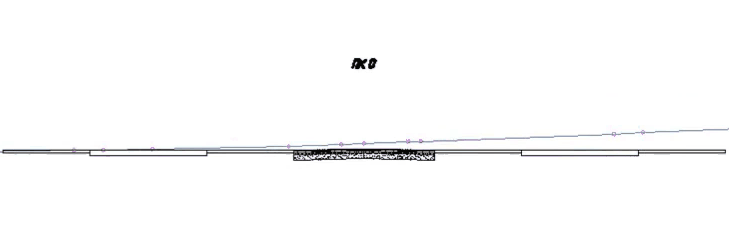

Не задаем цели. Проектное сечение создано и в окнах сечения автоматически добавлены проектные поперечники.

clip3072

Выход на рельеф не отображен.

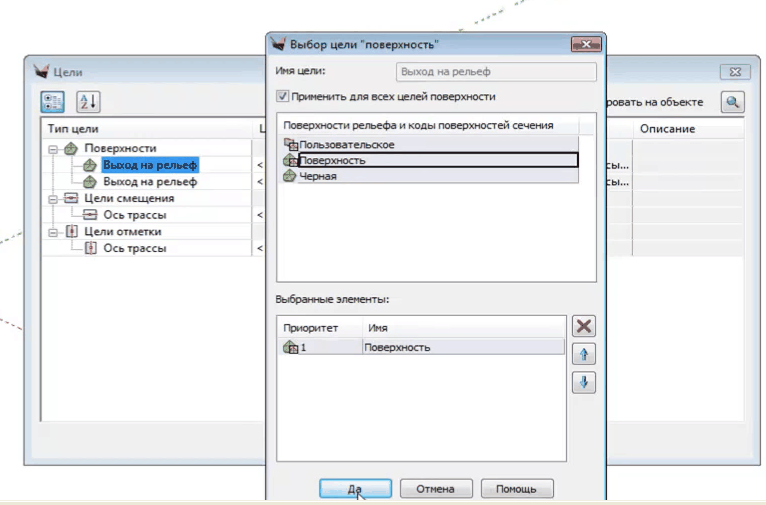

Если же задать цель элементам выхода на рельеф, могут использоваться, как поверхности рельефа, так и другие, имеющиеся в трассе источники сечения.

clip3073



Выберем поверхность. Элементы перестроились.



clip3074

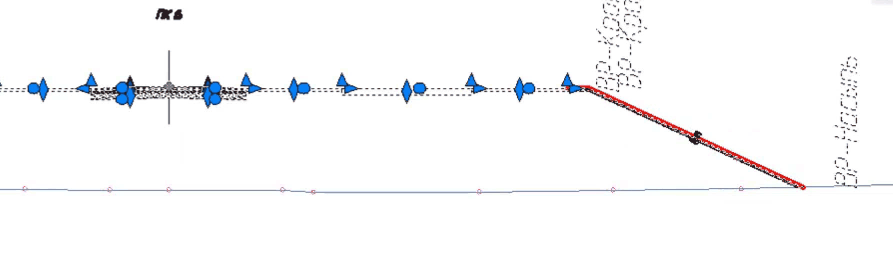

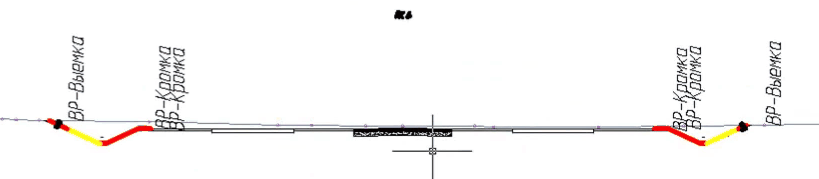

Автоматически построился выход на рельеф, который в качестве цели подхватывает поверхность. Поднимем сечения.

clip3075

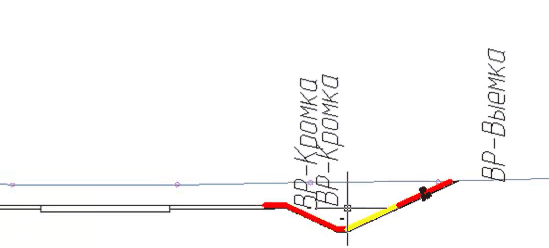

Элементы выхода на рельеф автоматически перестраиваются. Элемент выхода на рельеф – интеллектуальный элемент. Он видоизменяется в зависимости от положения точки привязки к рельефу. Если рельеф выше точки привязки, то строится выемка, кювет.

clip3076

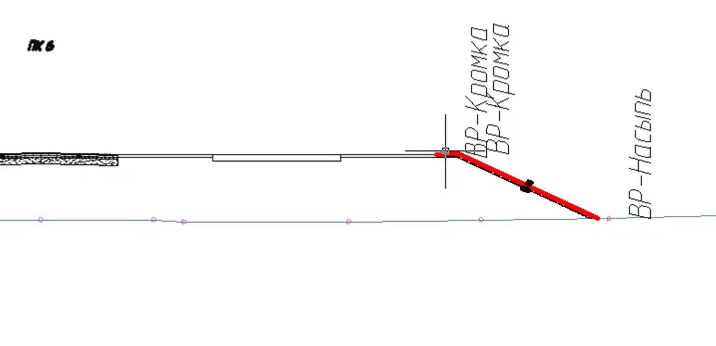

Если же рельеф ниже точки привязки, то строится насыпь.

clip3077
