<< Оглавление >> Обрезка разреза рельефом |

|
При необходимости разрез можно обрезать рельефом, который укажет пользователь в диалоге линии разреза.

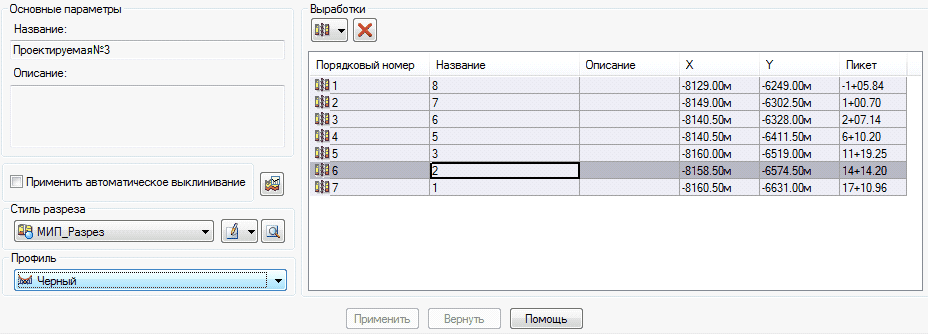

Для линии разреза по трассе в роли рельефа выступает профиль:

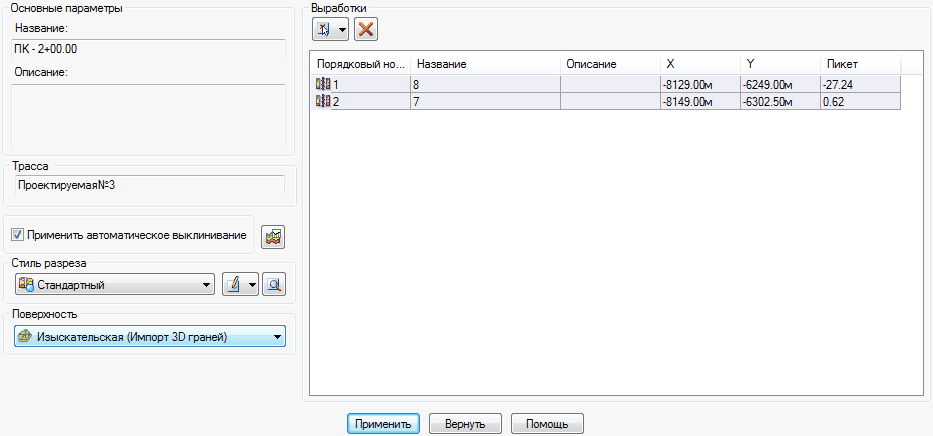

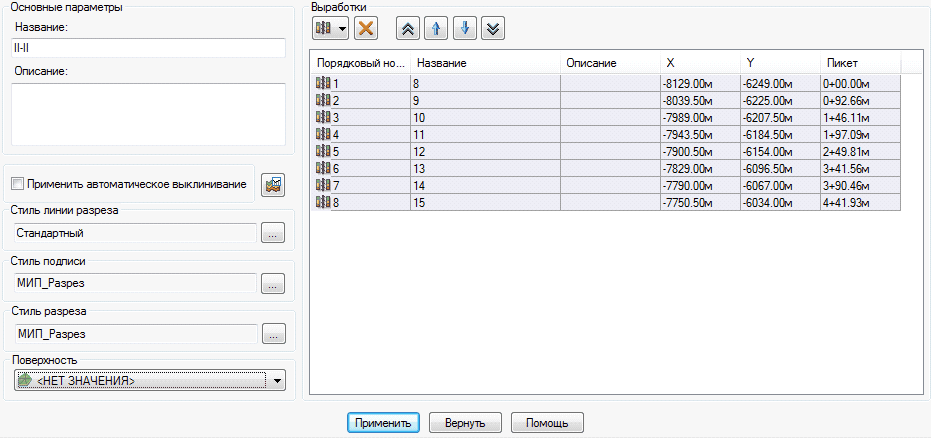

Для геологической линии разреза и линии разреза по линии сечения в роли рельефа выступает поверхность:
После указания рельефа линия кровли разреза выстраивается в соответствии с указанным рельефом:

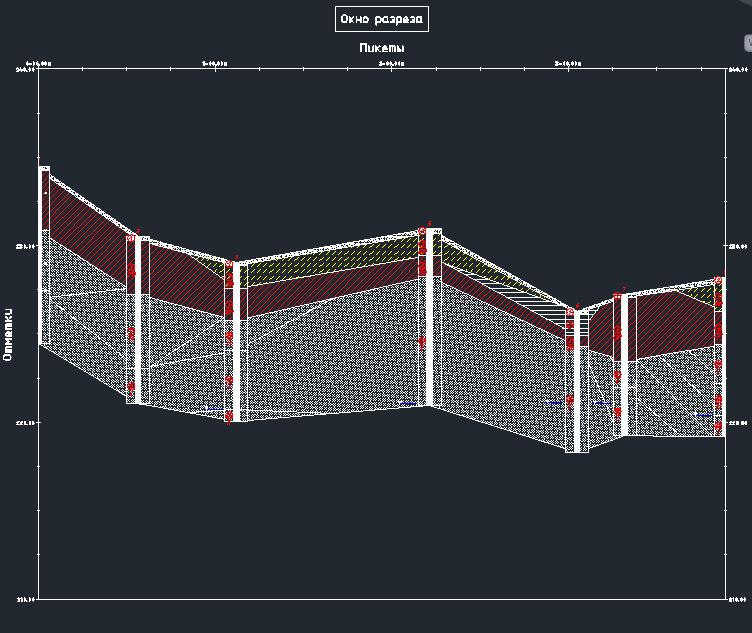

До обрезки:

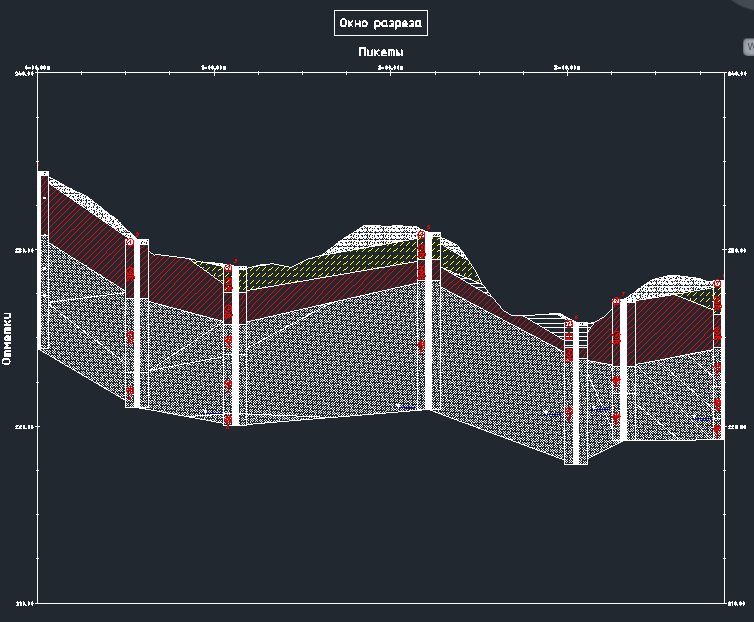

После:
Важно: при обрезке разреза рельефом происходит именно обрезка, т. е. линия рельефа «выкусывает» часть пластов, как это видно на верхнем рисунку между выработками 5 и 6. Если пользователь не согласен с потерей части пластов и геологическая ситуация предусматривает корреляцию (повторение) пластов с линией рельефа, необходимо обратиться к функции корреляции пластов с рельефом, которая описана в соответствующем разделе помощи.
В работе: отступы разреза от рельефа.
