Корреляция пластов с рельефом

Previous pageReturn to chapter overviewNext page

При необходимости можно указать, какие пласты разреза будут коррелироваться с рельефом (если он задан). Данная возможность реализована, чтобы избежать ситуации, когда линия рельефа «выкусывает» часть пластов.

Для этого в диалоговом окне любой линии разреза нужно нажать кнопку

clip2324,

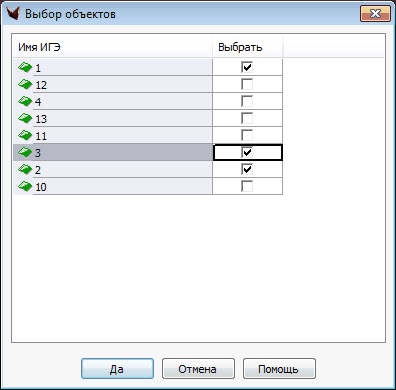

после чего в появившемся окне указать пласты, которые необходимо коррелировать с рельефом:

clip2323

Затем нужно нажать кнопку Да и в диалоге линии разреза нажать кнопку Применить.

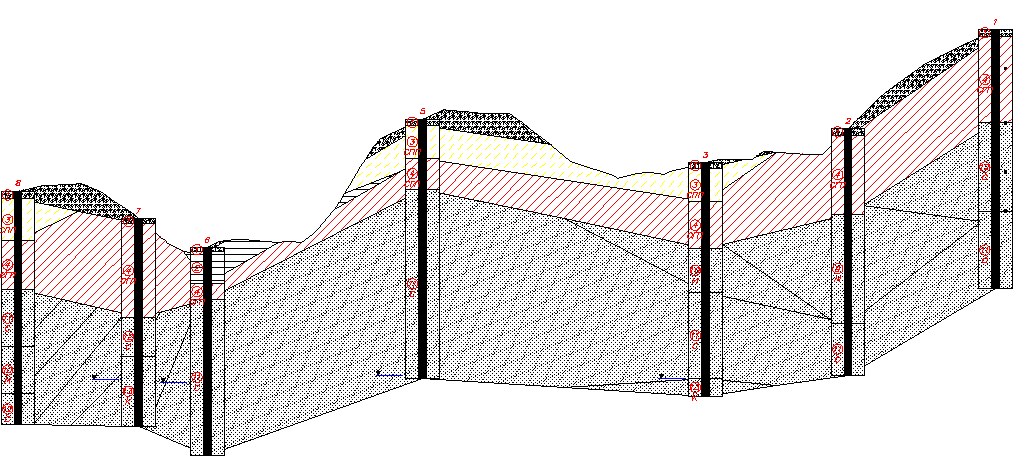

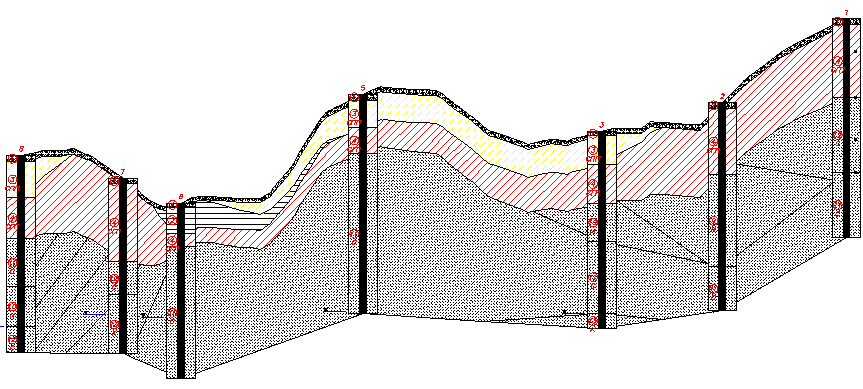

Разрез изменится:

clip0263
clip0264

В работе: Корреляция пластов по рельефу с заданием коэффициента затухания.
