Для разбиения узла разреза, в котором сходится 3 или больше линии раздела, необходимо использовать команду Разбить геологический узел в редакторе разреза:

• Указать узел, который необходимо разбить. При наведении он подсветится красным кружком.

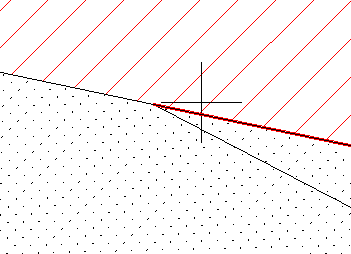

• Выберите одну из линий раздела, которая будет перемещаться. Это будет «скользящая линия раздела». При наведении она будет подсвечиваться красной линией.

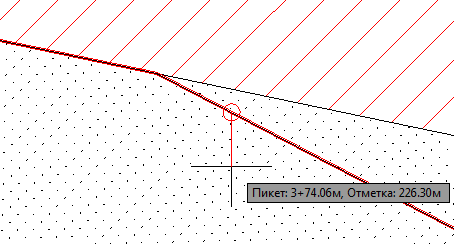

• После выбора линии раздела  красным цветом подсветятся возможная траектория перемещения и выбранная точка на этой линии

• Выберите точку на линии скольжения для разрыва геологического узла

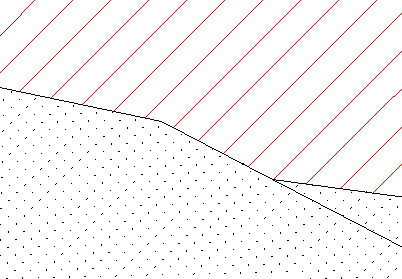

Разрез перестроится.
