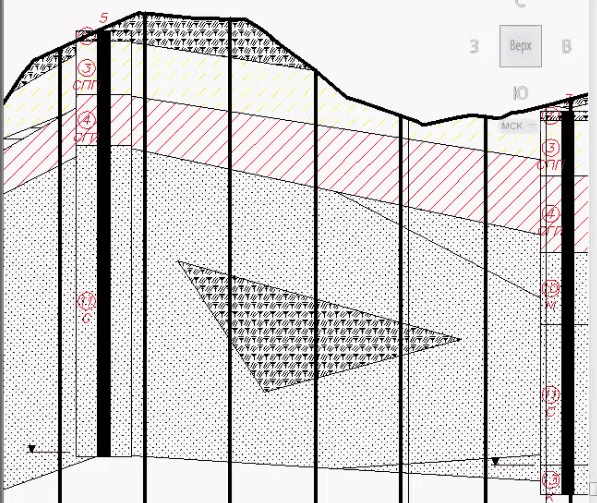

Несвязный пласт – это элемент, не опирающийся ни на одну выработку. И в этом смысле факт его наличия – недоказуем. Тем не менее, иногда пользователь считает необходимым показать его на разрезе

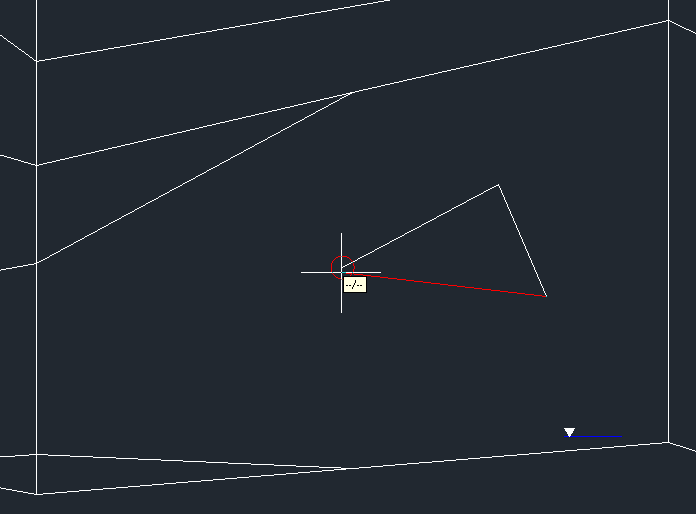

Если возникает ситуация, когда необходимо добавить пласт, который не определен доступными выработками, например, линзу внутри какого-то пласта или балластную призму, которая находится между выработками, следует использовать обычное добавление линии раздела. При трассировке линии раздела необходимо создать замкнутый полигон:

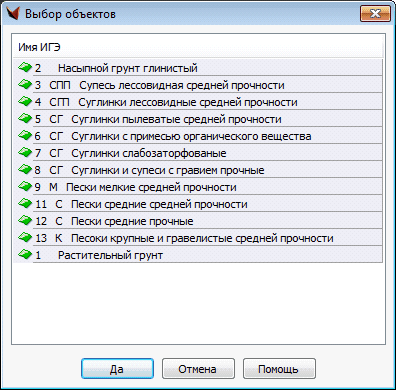

Как только полигон будет замкнут, будет выведено диалоговое окно, в котором необходимо выбрать ИГЭ для созданного пласта:
Т.е. требуется указать имя объекта. Без этого добавить элемент система не позволяет.
При пересчете (обновлении) разреза такие элементы удаляются (как и любое ручное редактирование пользователем разреза), т. е. отрисовать их имеет смысл в самом конце работы.
