Стили полосок типа Данные профиля
|
<< Оглавление >> Стили полосок типа Данные профиля |

|
В полосках типа «Данные профиля» можно выводить основную информацию (пикеты, отметки, рабочие отметки, уклоны и т.д.) по различным точкам профиля (на пикетах, вершинах, точках вертикальной геометрии). Также полоска данного типа реализует такую стандартную графу подпрофильной таблицы, как «Расстояния». Для нее присутствуют отдельные настройки.

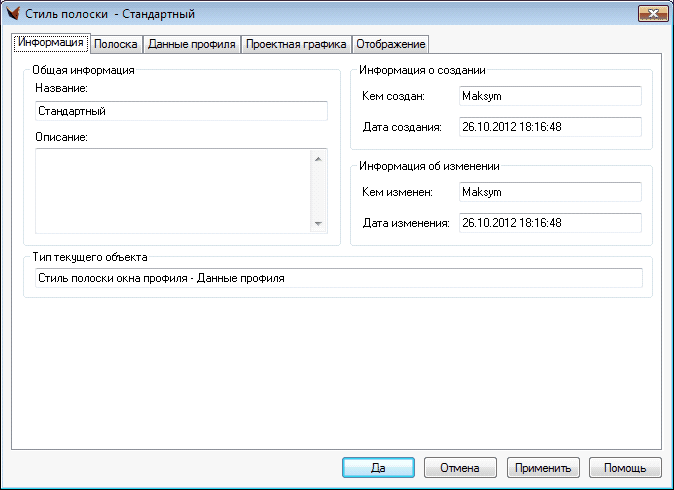

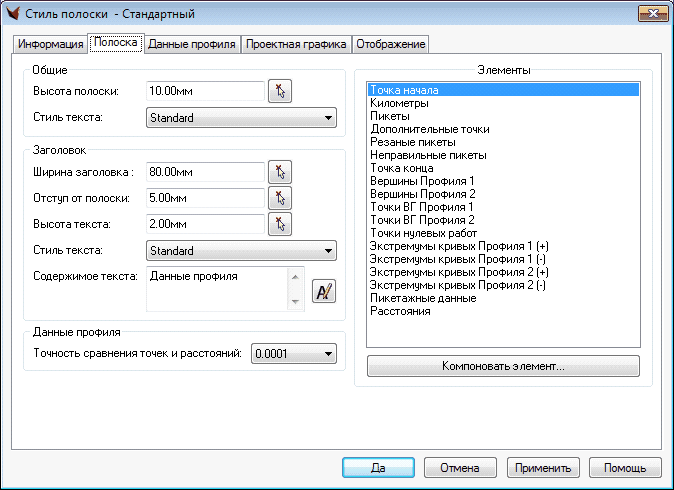

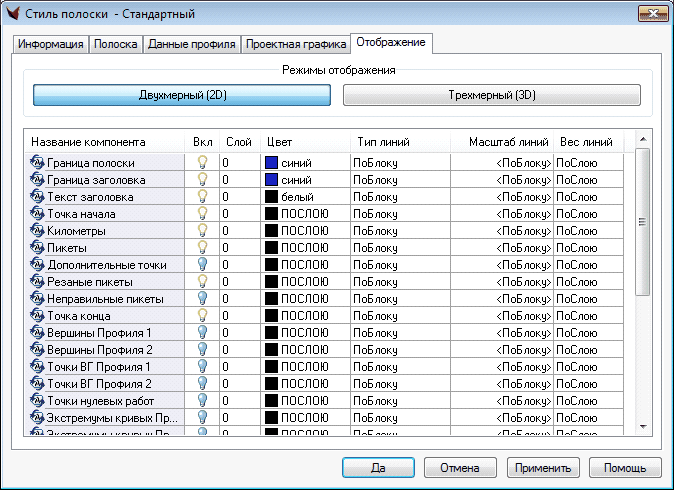

Для каждого вида точек профиля есть свой компонент, для которого можно настроить вывод с помощью стандартного компоновщика подписи на вкладке «Полоска». Включить или отключить отдельные точки можно на вкладке «Отображение». Здесь же можно настроить вывод границ и заголовка полоски.

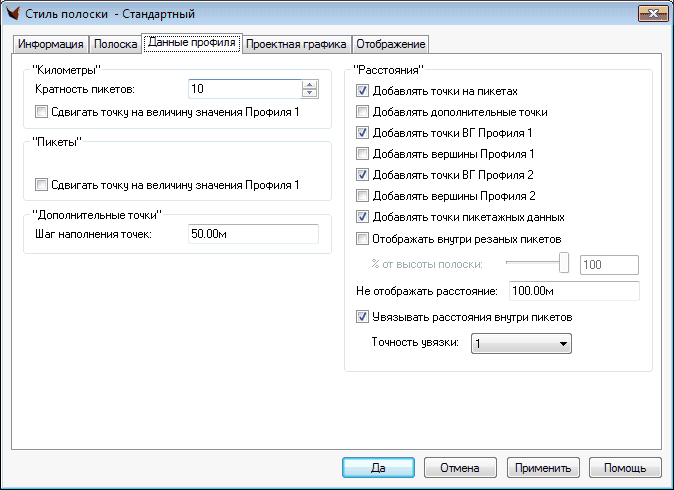

На вкладке «Данные профиля» можно задать специфические для полосок этого типа настройки.
«Километры»:
• Кратность пикетов – задается количество пикетов в одном километре (чтобы учесть различные системы пикетажа).
• Сдвигать точку на величину значения Профиля 1 – можно использовать в тех случаях, когда в качестве Профиля 1 задан график разности длин; в таком случае километры будут выводиться со смещением относительно основной трассы.
«Пикеты»:
• Сдвигать точку на величину значения Профиля 1 – аналогично опции для километров.
«Дополнительные точки»:
• Шаг наполнения точек – шаг, с которым будут выводиться подписи дополнительных точек.
«Расстояния»:
• Добавлять точки… – задаются характерные точки профилей, между которыми будут выводиться расстояния.
• Отображать внутри резаных пикетов – следует ли выводить расстояния внутри резаных пикетов.
• % от высоты полоски – вывод расстояний внутри резаных пикетов не по всей высоте полоски, а только на заданной части.
• Не отображать расстояние – если расстояние между двумя точками равен заданному числу, то он не выводится.
• Увязывать расстояния внутри пикетов – поскольку обычно расстояния выводятся округленными, то в некоторых случаях накапливается погрешность округления и сумма расстояний внутри пикета оказывается не равна длине пикета. Данная опция решает проблему, «неправильно» округляя в нужную сторону самое большое расстояние.
Полоска поддерживает режим проектной графики. В этом режиме информация выводится не по отдельным настроенным компонентам, а в упрощенном виде. За счет ограниченной настройки оформления получаем значительный выигрыш в скорости. Рекомендуется при процессе проектирования использовать подвал с проектной графикой. А уже при оформлении выходных чертежей переключиться на использование обычных стилей полосок.

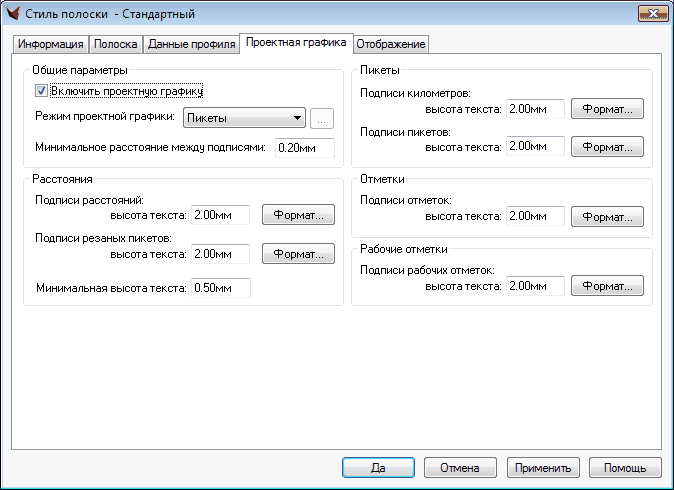

Включить и настроить проектную графику в стиле можно на специальной вкладке «Проектная графика».
Селекторы стилей работают только для диапазонных значений. В полоске данных профиля это резанные пикеты и расстояния.
Для точечных значений типа пикетов, точек профиля они не работают.
Двойной щелчок на элементе вызывает Компоновщик стилей подписей для данного элемента.
Расстояния можно учитывать между различными видами точек и вершин.
Когда расстояния делаются между пикетами, накапливается ошибка. Т.е. внутри пикета сумма расстояний должна = 100. А при округлении постоянно не "бьется" последний знак. Поэтому есть флажок "Увязывать расстояния внутри пикетов". Точность увязки должна быть такой, как точность, с которой идет работа.
